Медицинский журнал ''SonoAce-Ultrasound''

Для врачей: Журнал "SonoAce International" №2, 1998 г.
Раздел: В помощь начинающему врачу УЗИ

УЗИ органов брюшной полости, исследование печени

Доктор А. Окар.
Альцлопо, Сирия.

Печень - наиболее крупный орган человека, который весит около 1500 г и располагается в правом верхнем квадранте живота. Использование ультразвукового сканирования в режиме реального времени существенно облегчило проведение абдоминальной ультрасонографии при исследовании печени. Этому способствует высокая разрешающая способность и доступность метода, которые повышают диагностические возможности при оценке различных поражений печени. Печень считается наиболее простым для ультразвукового исследования органом, а применение эхографии дает очень много для диагностики ее заболеваний.

Подготовка больного. В идеале больной должен воздерживаться от приема пищи в течение 6 часов до проведения процедуры, чтобы уменьшилось вздутие живота и заполнился желчный пузырь. Хотя сканировать печень несложно, мы рекомендуем, особенно для начинающих, следовать фиксированному алгоритму, чтобы быть уверенным, что осмотрена вся паренхима печени и выполнены все задачи исследования.

Техника исследования. Положение больного может быть как на спине, так и на правом боку. Техническая последовательность действий следующая.

Подреберный срез печени

Помещаем датчик под правый нижний реберный край (рис. 3) и, легко нажимая на кожу, производим веерообразные движения сверху вниз и снаружи кнутри (рис. 4). Когда мы направляем датчик вверх, то видим печеночные вены (рис. 5) и изучаем сегментарное строение печени. Затем, направляя датчик немного вниз, можно увидеть вены воротной системы (рис. 6).

Схема наложения датчика для получения подреберного среза печени.    Схема движения датчика при УЗИ печени.

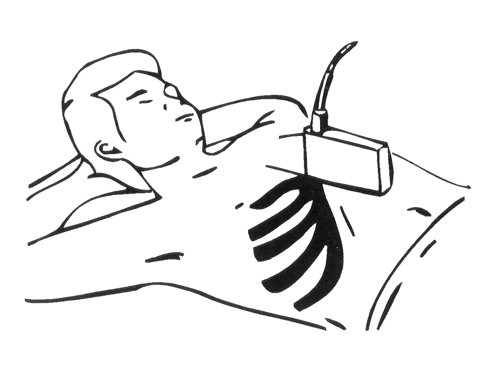

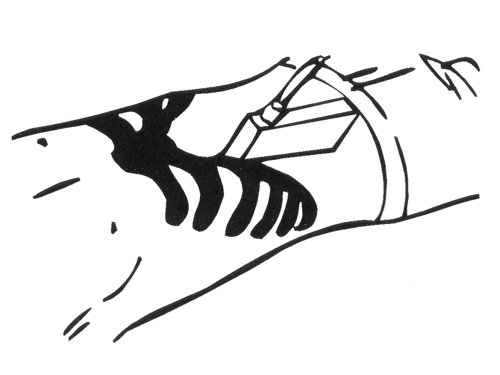

Рис. 3. Схема наложения датчика для получения подреберного среза печени.

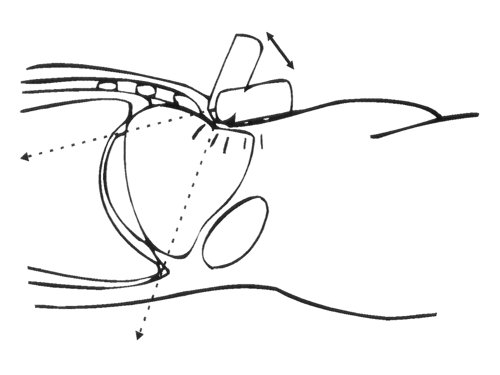

Рис. 4. Схема веерообразного движения датчика при УЗИ печени.

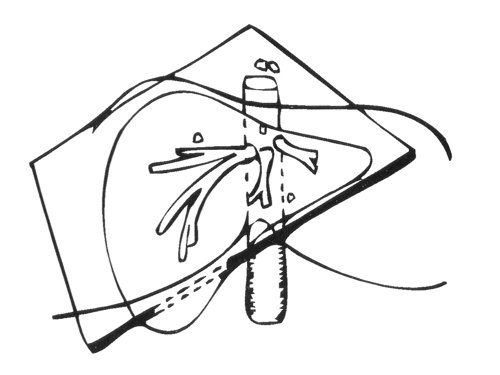

Уровень расположения печеночных вен (схема).    Нормальное изображение печеночных вен (эхограмма).

Рис. 5. а - уровень расположения печеночных вен (схема); б - нормальное изображение печеночных вен (эхограмма).

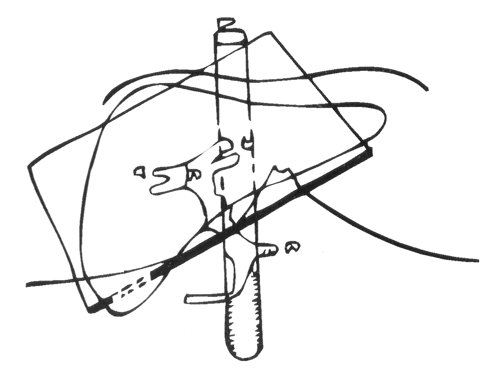

Уровень бифуркации достигается при направлении датчика немного каудально (схема).    Нормальное изображение воротных вен на уровне бифуркации (эхограмма).

Рис. 6. а - уровень бифуркации достигается при направлении датчика немного каудально (схема); б - нормальное изображение воротных вен на уровне бифуркации (эхограмма).

Продольный срез печени

Плотно устанавливаем датчик на кожу под мечевидный отросток и направляем его вверх (рис. 7), затем смещаем в латеральном направлении (параллельно исходной позиции) так, чтобы осмотреть всю печень (рис. 8). Этот срез идеален для исследования левой доли печени.

Продольное сканирование печени - схема наложения датчика.    Продольное сканирование печени - плотный контакт с кожей.

Рис. 7. Продольное сканирование печени - схема наложения датчика. Следует поддерживать плотный контакт датчика с кожей.


Продольный срез печени через правую долю (эхограмма).    Продольный срез печени через левую долю (эхограмма).

Рис. 8. а Эхограмма продольного среза печени через правую долю; б эхограмма продольного среза печени через левую долю.

Поперечный срез печени

Поперечный срез печени может быть получен поворотом датчика на 90° от продольного положения и проведением его через печень (рис. 9). Эти срезы значительно помогают при оценке дилатации внутрипеченочных желчных протоков, которая отчетливо видна на поперечных срезах правой доли.

Схема наложения датчика для получения поперечного среза печени.    Эхограмма - поперечный срез здоровой печени.

Рис. 9. а - получение поперечного среза печени (схема наложения датчика); б - поперечный срез здоровой печени (эхограмма).

Заканчиваем абдоминальную ультрасонографию печени, устанавливая датчик в 7-10 межреберье для исследования свода правой доли печени, который порой не удается ясно визуализировать, особенно у тучных больных. Кроме того, межреберный доступ может помочь при осмотре сосудов и желчного пузыря.

Сегментарное строение печени

Сегментарное строение печени - важная часть ультразвукового исследования, поскольку информация о том, в каком сегменте органа располагается поражение имеет большое значение. Печень может быть разделена печеночными венами следующим образом: правая вена делит правую долю на два сегмента - задний и передний (рис. 10) и левая вена разделяет левую долю на латеральный и медиальный сегменты (рис. 11). Теперь, если мы проведем продольные плоскости через левую, среднюю и правую главные воротные вены (рис. 12), то печень будет разделена на восемь сегментов (рис. 13).

Подреберный косой срез через правую долю печени (эхограмма).    Медиальный и латеральный сегменты левой доли печени (эхограмма).

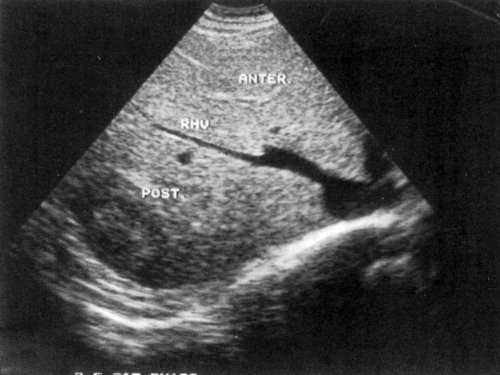

Рис. 10. Подреберный косой срез через правую долю печени озволяет увидеть передний и задний сегменты (эхограмма).

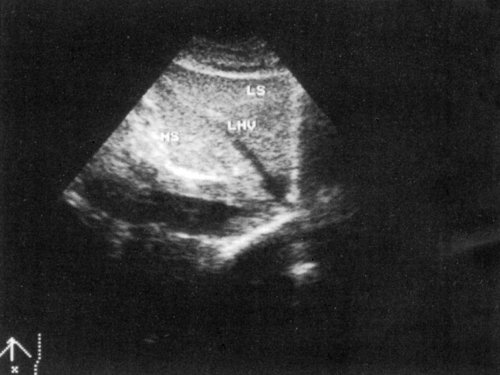

Рис. 11. Медиальный и латеральный сегменты левой доли печени (эхограмма).


Вены печени - схема.    Сегменты печени - схема.

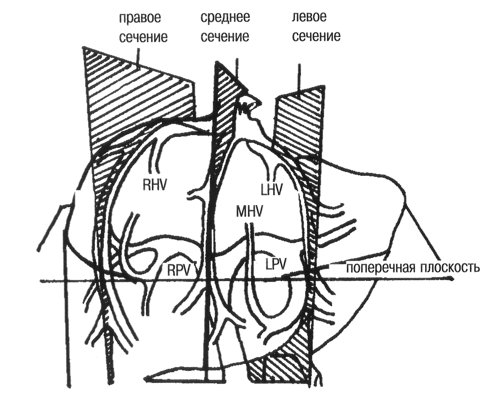

Рис. 12. Продольные плоскости, проведенные через левую, среднюю и правую ветви воротной вены.
Обозначения на рисунке:
RHV - правая печеночная вена,
MHV - средняя печеночная вена,
LHV - левая печеночная вена,
RPV - правая главная воротная вена,
LPV - левая главная воротная вена.

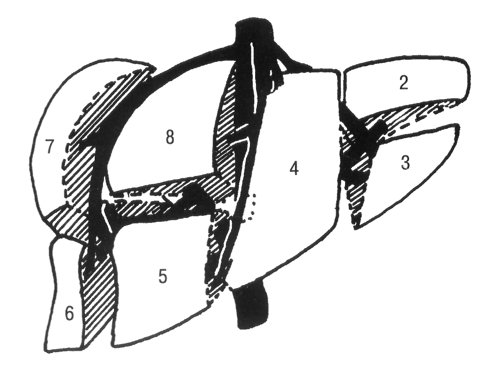

Рис. 13. Печень разделена на восемь сегментов следующим образом:
1 - хвостатая доля, которая ограничена сзади нижней полой веной и спереди главной печеночной бороздой;
2 и 3 - левый латеральный сегмент;
4 - левый медиальный сегмент;
5 и 8 - правый передний сегмент;
6 и 7 - правый задний сегмент.

Клинический случай

Незамужняя женщина 23-х лет поступила по поводу неспецифичных болей в эпигастральной области. Было проведено ультразвуковое исследование органов брюшной полости, результаты которого представлены на рис. 1.

Задний сегмент правой доли печени.    Латеральный сегмент левой доли печени.

Рис. 1. Ультразвуковое исследование показывает наличие большого гипоэхогенного очага с неровными гиперэхогенными краями, который затеняет и замещает стенку желчного пузыря и вызывает вдавление внутрь
а - задний сегмент правой доли; б - латеральный сегмент левой доли.

Какой диагноз у больной?

Интерпретация: Определяются два гипоэхогенных очага, первый в заднем сегменте правой доли и второй в латеральном сегменте левой доли. Оба очага, за которыми следует дорсальное усиление звука, имеют четкие контуры, множественные внутренние перегородки и гиперэхогенное содержимое.

Диагноз: гидатидная киста.

Гидатидный эхинококкоз

Наиболее частой причиной гидатидной болезни среди людей является инвазия паразита Echinococcus granulosus, который распространен в странах, где развито овцеводство или разведение крупного рогатого скота, прежде всего на Среднем Востоке, в Австралии и Средиземноморье. После того как промежуточный хозяин проглатывает яйца Е. granulosus (ленточный червь длиной 3-6 мм, который обычно живет в кишечнике собак), эмбрион внедряется через слизистую оболочку двенадцатиперстной кишки и по системе портальной вены достигает печени, где задерживается, хотя могут поражаться легкие, почки, селезенка.

Эхографические признаки: простая киста без внутренних эхосигналов (рис. 2), киста с дочерними кистами, киста с отделившейся эндокистой, кальцифицированные образования.

Простая киста без внутренних эхосигнапов.

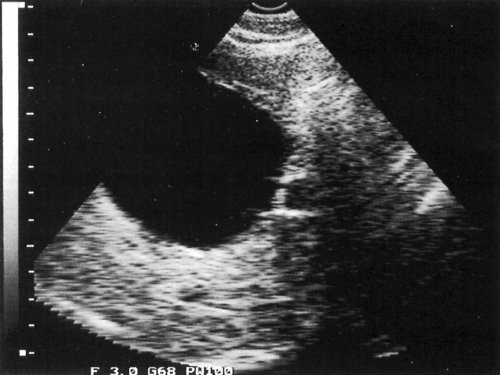

Рис. 2. Простая киста без внутренних эхосигнапов.

Заболевание проявляется наличием кист с четкими контурами, которые могут быть много- или однокамерными, с тонкой или толстой стенкой и соответствующим уровнем ослабления (обычно 15-25). Внутри большой кисты иногда могут быть видны дочерние кисты маленького размера. Может возникать центральная или периферическая кальцификация. Усиление наблюдается лишь в стенке кисты.

Дифференциальный диагноз при кистах печени: врожденная киста печени, абсцесс печени, киста холедоха, кистозные метастазы, псевдопанкреатическая киста в печени.
