Pulse Inversion Harmonic - инверсная гармоника

Pulse Inversion Harmonic или тканевая инверсная гармоника - технология выделения гармонической составляющей колебаний внутренних органов, вызванных прохождением сквозь тело базового и инверсного ультразвуковых импульсов. Полезным считается сигнал, полученный в результате сложения базовой и инверсной составляющих отраженного сигнала. Как правило, инверсная гармоника (по сравнению с прямой гармоникой) обеспечивает лучшее качество, потому что оба сигнала (базовый и инверсный) проходят сквозь тело и при сложении автоматически фильтруются шумы. Наиболее целесообразно применение технологии инверсной гармоники при исследовании движущихся тканей (сосуды, сердце) и трудновизуализируемых тканей (с похожей акустической плотностью), таких как опухоли.

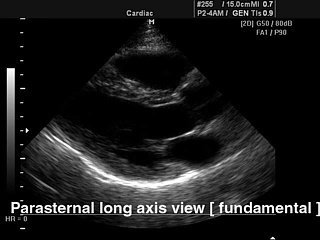

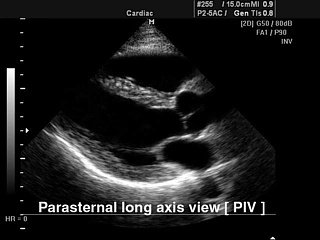

УЗИ сердца. Fundamental harmonic (базовая гармоника).      УЗИ сердца. Pulse Inversion Harmonic (инверсная гармоника).
