Для врачей: Журнал "SonoAce International" №11, 2003 г.
Раздел: УЗИ в урологии и нефрологии

Буйлов Владимир Михайлович

Трудности и ошибки ультразвуковой и рентгеновской диагностики псевдоопухолей почек

В.М. Буйлов.
Государственная медицинская академия,
Ярославль, Россия.

Введение

Опухоли почек составляют 2-3% всех злокачественных новообразований. Наиболее часто они возникают в возрасте 40-60 лет. Среди всех опухолей почек в 80-90% отмечается почечно-клеточный рак. В последние годы вероятность его обнаружения возрастает, что связано как с ростом числа всех злокачественных образований, так и с ранней доклинической диагностикой. Распознать злокачественные образования, прежде всего, позволяют постоянно совершенствующиеся и широко применяющиеся ультразвуковые исследования почек.

Первое сообщение о применении ультразвука в диагностике опухолей почек опубликовано в 1963 г. Дж. Дональдом (J. Donald) [1]. С тех пор точность ультразвуковой диагностики опухолей почек возросла с 85-90% до 96-97,3% [1-4]. При использовании современных ультразвуковых сканеров, работающих в режимах тканевой и второй гармоник, а также цветового доплеровского и энергетического картирований и динамической эхоконтрастной ангиографии, чувствительность ультразвукового исследования (УЗИ) составляет 100% при специфичности 92 и предсказуемости положительного теста 98%, и отрицательного - 100% [5].

В литературе часто встречаются публикации, посвященные ошибкам не только ультразвуковой, но и других методов лучевой диагностики. Существует точка зрения, что до 7-9% всех объемных процессов в почках не могут быть дифференцированы до операций по поводу кист, опухолей, абсцессов и т.д. [6]. Картину опухоли почки при ультразвуковых и других лучевых методах диагностики могут симулировать многие процессы. Среди них: разнообразные аномалии почек; "сложные" или смешанные кисты; острые и хронические неспецифические воспалительные процессы (карбункул, абсцесс, хронический, в том числе ксантогранулематозный пиелонефрит); специфические воспалительные процессы (туберкулез, сифилис, грибковые поражения почек); изменения в почках при лейкозах и лимфомах, в том числе и при ВИЧ-инфекции; инфаркты почки; организовавшиеся гематомы и другие причины.

В данном сообщении речь пойдет только об аномалиях почек, которые в литературе определяются термином псевдоопухоли [7]. При них клинические проявления почти всегда отсутствуют или определяются сопутствующими заболеваниями, а установление правильного диагноза возможно только методами лучевой диагностики (рис. 1).

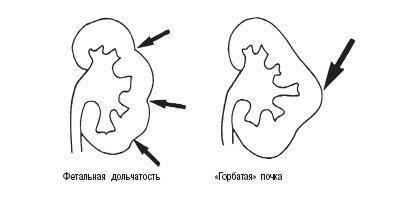

Схема. Псевдоопухоли: фетальная долчатость, ''горбатая'' почка.

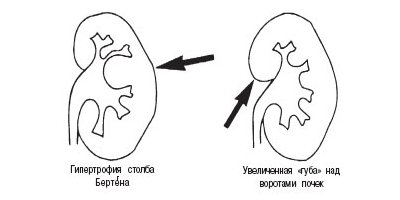

Схема. Псевдоопухоли: гипертрофия столба Бертена, увеличенная ''губа'' над воротами почек.


Рис. 1. Варианты псевдоопухолей, имитирующие опухоль.

Материалы и методы

За 1992-2001 гг. наблюдалось 177 пациентов с различным строением паренхимы почек по типу псевдоопухолей почек. Всем неоднократно проводилось ультразвуковое сканирование почек, ультразвуковая доплерография (УЗДГ) сосудов почек - 78, в том числе с использованием режимов второй и тканевой гармоник и энергетического доплера - 15, экскреторная урография (ЭУ) - 54, рентгеновская компьютерная томография (РКТ) - 36, почечная сцинтиграфия или эмиссионная компьютерная томография (ЭКТ) с 99 m Тс - 21.

Результаты исследований

Фетальная дольчатость почки (см. рис.1) с множественными выбуханиями по латеральному контуру почки в данном сообщении не рассматривалась, так как не вызывала необходимости дифференциальной диагностики с опухолью почки. Среди 177 больных с псевдоопухолями почек у 22 (12,4%) выявлен вариант дольчатой почки -"горбатая" почка" (рис. 2). У 2 (1,2%) больных отмечена увеличенная "губа" над воротами почки (рис. 3а-в). Наиболее частой причиной псевдоопухоли была "гипертрофия" столбов Бертена или "перемычки" паренхимы почек - у 153 (86,4%) пациентов (рис. 3 г-е). "Перемычки" паренхимы были отмечены не только при различных удвоениях чашечно-лоханочных систем почек, но и при различных их сращениях и незавершенных поворотах почек.

В проведении дифференциальной диагностики псевдоопухолей и опухолей почек нуждалось 37 (21%) пациентов. С этой целью проводились, прежде всего, повторные "нацеленные" УЗ-сканирования с использованием различных дополнительных ультразвуковых методик в условиях урологической клиники, а также других методов лучевой диагностики, указанных выше. Только у одного пациента с псевдоопухолью почки для исключения диагноза опухоли произведена эксплоративная люмботомия с интраоперационной биопсией под ультразвуковым контролем. У остальных 36 больных диагноз псевдоопухолей почек был подтвержден с помощью лучевых исследований и ультразвукового мониторинга.

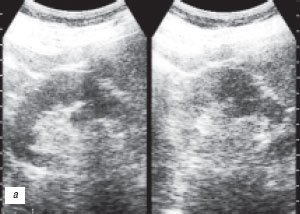

УЗИ. Эхограмма. Псевдоопухоль - горбатая левая почка.

Компьютерные томограммы. Псевдоопухоль - горбатая левая почка.


Рис. 2. Эхограмма (а) и серия компьютерных томограмм (б) при "горбатой" левой почке.


УЗИ. Эхограмма. Псевдоопухоль - увеличенная губа над воротами почек.

Экскреторная урограмма. Псевдоопухоль - увеличенная губа над воротами почек.

Компьютерная томограмма с контрастным усилением. Псевдоопухоль - увеличенная губа над воротами почек.

УЗИ. Эхограмма. Псевдоопухоль - гипертрофия столба Бертена (неполная ''перемычка'' паренхимы) в среднем отделе правой почки.

Экскреторная урограмма. Псевдоопухоль - гипертрофия столба Бертена (неполная ''перемычка'' паренхимы) в среднем отделе правой почки.

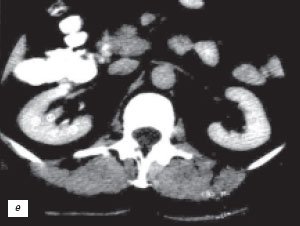

Компьютерная томограмма с контрастным усилением. Псевдоопухоль - гипертрофия столба Бертена (неполная ''перемычка'' паренхимы) в среднем отделе правой почки.


Рис. 3. Эхограмма, экскреторная урограмма, компьютерная томограмма с контрастным усилением при увеличенной "губе" почек с обеих сторон (а-в) и гипертрофии столба Бертена (неполной "перемычке" паренхимы) в среднем отделе правой почки (г-е) соответственно.

Трудности и ошибки лучевой диагностики при псевдоопухолях почек обычно возникали на первых догоспитальных этапах диагностики. У 34 ( 92%) пациентов они были связаны как с объективными трудностями трактовки необычных эхографических данных, так и их неправильной трактовкой из-за недостаточной квалификации специалистов и сравнительно низкого уровня диагностической аппаратуры. У 3(8%) пациентов отмечены ошибочная трактовка данных рентгеновской компьютерной томографии, когда было отмечено расхождение их с данными повторных УЗ-сканирований и рентгеновской компьютерной томографии в урологической клинике.

Опухоли почек, имевших сочетания их с псевдоопухолью в одной почке, верифицированы у 2 больных после нефрэктомии, а псевдоопухоли - у одного пациента при биопсии под ультразвуковым контролем во время эксплоративной люмботомии; у остальных - при ультразвуковом мониторинге в сроки от 1 до 10 лет.

Обсуждение

Одна из самых частых причин, симулирующих опухоль почки при ультразвуковом исследовании, так называемая псевдоопухоль, в литературе наиболее часто определяется термином гипертрофия столба Бертена.

Как известно, по периферии ультразвукового среза почки корковое вещество образует инвагинации в виде столбов (сolumnae Bertin) между пирамидками. Нередко столб Бертена достаточно глубоко выходит за внутренний контур паренхимы в центральную часть почки - в почечный синус, деля почку более или менее полно на две части. Образующаяся своеобразная паренхиматозная "перемычка" является нерассосавшейся паренхимой полюса одной из долек почек, в процессе онтогенеза сливающихся в почку взрослого человека. Анатомическим субстратом "перемычек" являются так называемые соединительнотканные дефекты паренхимы или пролабирование последней в синус почки [8,9]. В состав ее входят корковое вещество, столбы Бертена, пирамидки почек [10, 11].

Все элементы "перемычки" являются нормальной тканью паренхимы без признаков гипертрофии или дисплазии. Они представляют собой удвоение нормального коркового вещества почки или добавочный слой его, расположенный латеральнее чашечек [7]. Последний является вариантом анатомического строения паренхимы, в частности, кортикомедуллярных взаимоотношений паренхимы и синуса почки [12]. Наиболее четко они могут прослеживаться на ультразвуковых и на компьютерно-томографических срезах почки [9, 11-15].

Отсутствие гипертрофии или дисплазии паренхимы при так называемой гипертрофии столбов Бертена или "перемычках" паренхимы подтвердили и проведенные гистологические исследования биопсийного материала у одного больного с "перемычками" паренхимы, принимавшимися до эксплоративной люмботомии за опухоль почки, а также у двух пациентов при морфологическом исследовании почек, удаленных по поводу сочетания в одной почке опухоли и псевдоопухоли ("перемычки" паренхимы).

В связи с этим, на наш взгляд, наиболее часто встречающийся в литературе, термин гипертрофия столбов Бертена не отражает морфологической сути субстрата. Поэтому мы так же, как и ряд авторов [9, 11, 12] считаем, что более правильным является термин "перемычка" паренхимы. Впервые в отечественной литературе по ультразвуковой диагностике он применен нами в 1991 г. [16]. Необходимо отметить, что термин "перемычка" паренхимы имел в литературе и другие названия (таблица ) [11].

Таблица Термины, применявшиеся для описания "перемычек" паренхимы почек (по Yeh HC, Halton KP, Shapiro RS et al., 1992)

Происхождение или природа ткани Термины Авторы
Гипертрофированная или необычно широкая ткань Гипертрофированный столб Бертена Lafortune M et al., 1986
Wolfman NT et al., 1991
Leekman RN et al., 1983
Фокальная кортикальная гиперплазия Popky GL et al., 1969
Широкая аркада Hodson CJ et al., 1982
Неправильно расположенная или перемещенная ткань Лобарный дисморфизм Carghi A et al., 1971
Dacie JE, 1976
Неправильное положение почечной доли Carghi A et al., 1971
Складки кортикальной массы King MC et al., 1968
"Почка" в пределах почки Hodson CJ et al., 1982
Кортикальная инвагинация и пролабирование столбов Бертена Lopez FA, 1972
Масса или псевдомасса Почечный псевдотумор Felson B et al., 1969
Lopez FA, 1972
Гломерулярная зона псевдотумора Hartman GW et al., 1969
Почечно-кортикальный узелок Wolfman NT et al., 1991
Первичный кортикальный узелок Thornbury JR et al., 1980
Интермедиальная кортикальная масса Netter F et al., 1979
Эмбриональная аномалия Аберрантная долька почечной ткани Meaney TF, 1969
Доброкачественная кортикальная "цезура" Flynn VJ et al., 1972
Кортикальный островок почки Flynn VJ et al., 1972
Развившаяся (совершенная) аномалия Несвершившаяся попытка дупликации почечной паренхимы Dacie JE, 1976
Сверхкомплектная доля Добавочная почечная доля Palma LD et al., 1990

Многолетний опыт экскреторной урографии показал, что чашечно-лоханочные системы имеют крайне большое количество вариантов строения. Они практически индивидуальны не только для каждого человека, но и для левой и правой почек у одного субъекта. С развитием и все более широким использованием УЗИ и РКТ, позволяющим прослеживать как внутренние, так и наружные контуры паренхимы почек, на наш взгляд, аналогичное положение складывается и в отношении вариантов анатомического строения паренхимы почек. Сопоставление эхо- и компьютерно-томографических данных с урографическими при различных вариантах псевдоопухолей почек показало, что между анатомическим строением паренхимы и чашечно-лоханочных систем почек имеется взаимосвязь. Она выражается в конгруэнтности медиального контура паренхимы в эхо- или компьютерно-томографическом изображении с латеральным контуром чашечно-лоханочных систем, условно проведенным на экскреторных урограммах или на компьютерных томограммах с контрастным усилением [4, 17, 18]. Этот симптом прослеживается при обычном строении паренхимы и чашечно-лоханочных систем, а также при "перемычке" паренхимы почки, предсталяющей собой вариант анатомического строения. При опухоли почки, являющейся приобретенным патологическим процессом, конгруэнтность контуров паренхимы и чашечно-лоханочных систем почек нарушается (рис. 4).

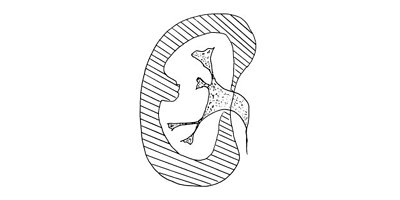

Схема. Симптом конгруэнтности контуров паренхимы и чашечно-лоханочной системы почки при неполной ''перемычке'' паренхимы.

Рис. 4. Симптом конгруэнтности контуров паренхимы и чашечно-лоханочной системы почки при неполной "перемычке" паренхимы (объяснение в тексте).

Выводы

Таким образом, впервые выявленные при УЗИ типичные эхографические картины "перемычки" паренхимы почки, "горбатой" почки и увеличенной "губы" над воротами почки без признаков расширения чашечно-лоханочных систем не требуют дальнейшего обследования.

При необходимости дифференциальной диагностики псевдоопухолей и опухолей почек, которая потребовалась у 37(21%) пациентов, мы предлагаем следующий алгоритм их диагностики (рис. 5).

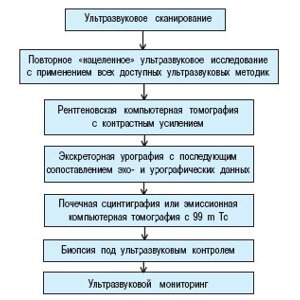

Схема. Алгоритм лучевой диагностики при псевдоопухоли почки.

Рис. 5. Алгоритм лучевой диагностики при псевдоопухоли почки.

  1. Повторное УЗИ квалифицированными специалистами на УЗ-сканерах более высокого класса с использованием УЗДГ, методик картирования, тканевой и второй гармоник.
  2. Рентгеновская компьютерная томография с контрастным усилением или экскреторная урография с сопоставлением уро- и эхографических данных и данных повторного "нацеленного" УЗИ.
  3. Методы выбора - почечная сцинтиграфия или эмиссионная компьютерная томография с 99 m Тс (возможны ложноотрицательные результаты при маленьких опухолях).
  4. При остающихся подозрениях на злокачественную опухоль - биопсия под ультразвуковым контролем (диагностическое значение имеет только положительный результат).
  5. При отрицательном результате биопсии или отказе больного от биопсии и оперативной ревизии почки проводится ультразвуковой мониторинг с частотой не реже одного раза в 3 месяца в первый год наблюдения, а затем 1-2 раза в год.

Литература

  1. Демидов В.Н., Пытель Ю.А., Амосов А.В.// Ультразвуковая диагностика в урологии. М.: Медицина, 1989. С.38.
  2. Hutschenreiter G., Weitzel D. Sonographic: einewertwolle erganzung der urologichen Diagnostic // Aktuel. Urol. 1979. Vol. Bd 10 N 2. P. 45-49.
  3. Надарейшвили А.К. Диагностические возможности ультразвукового исследования у больных опухолью почки // 1-й съезд Ассоциации специалистов ультразвуковой диагностики в медицине: Тезисы докладов. Москва. 22-25 октября 1991 года. С.121.
  4. Буйлов В.М. Комплексное применение и алгоритмы ультразвукового сканирования и рентгенодиагностики при заболеваниях почек и мочеточников: Дис. ... докт. мед. наук. М., 1995. С. 55.
  5. Современная ультразвуковая диагностика объемных образований почек / А.В. Зубарев, И.Ю. Насникова, В.П. Козлов и др. // 3-й съезд Ассоциации специалистов ультразвуковой диагностики в медицине: Тезисы докладов. Москва. 25-28 октября 1999 г. С.117.
  6. US, CT, Х-ray diagnosis of Renal Masses / R.K. Zeman, J.J. Croman, A.T. Rosenfield et al. // Radiographics. 1986. Vol.6. P. 351-372.
  7. Thomsen H.S., Pollack H.M. The Genitourinary System // Global TextBook of Radiology. (Ed.) Petterson H. 1995. P. 1144-1145.
  8. Лопаткин Н.А., Люлько А.В. Аномалии мочеполовой системы. Киев: Здоров'я, 1987. С. 41-45.
  9. Mindel H.J. Pitfalls in Sonography of Renal Masses // Urol. Radiol. 1989. 11. 87. N 4. Р. 217-218.
  10. Бурых М.П., Акимов А.Б., Степанов Э.П. Эхография почки и ее чашечно-лоханочного комплекса в сопоставлении с данными анатомического и рентгенологического исследований // Арх.Анат.Гистол.Эмбриол. 1989. Т.97. N9. С.82-87.
  11. Junctional Parenchyma: Revised Definition of Hypertrophic Column of Bertin / H-Ch. Yeh, P.H. Kathleen, R.S. Shapiro et al. // Radiology. 1992. N 185. Р.725-732.
  12. Бобрик И.И., Дуган И.Н. Анатомия почек человека при ультразвуковом исследовании // Врач. дело. 1991. N 5. С. 73-76.
  13. Хитрова А.Н., Митьков В.В. Ультразвуковое исследование почек: Клиническое руководство по ультразвуковой диагностике. М.: Видар, 1996. Т. 1. С. 201-204, 209, 212.
  14. Builov V. Junctional parenchyma or hypertrophic column of Bertini: the congruence of their contours and calyceal-pelvic system //Abstracts of ECR'99, March 7-12. 1999. Vienna Austria.-Europ. Radiol. Supp.1. Vol.9. 1999. S.447.
  15. Буйлов В.М., Турзин В.В. Эхотомография и экскреторная урография в диагностике "перемычек" паренхимы почек // Вестн. рентгенол.радиол. 1992. N 5-6. С. 44-51.
  16. Буйлов В.М., Турзин В.В. Диагностическое значение атипичных "перемычек" паренхимы при сонографии почек // 1-й съезд Ассоциации специалистов ультразвуковой диагностики в медицине: Тезисы докладов. Москва. 22-25 октября 1991 года. С. 121.
  17. Буйлов В.М. Вопросы терминологии и симптом конгруэнтности контуров "гипертрофированных" колонн Бертини или "перемычек" паренхимы и чашечно-лоханочных систем почек // Вестн. рентгенол. и радиол. 2000. N 2. С. 32-35.
  18. Буйлов В.М. Алгоритм лучевой диагностики псевдоопухолей почек // Тезисы докл. 8-го Всеросс. съезда рентгенологов и радиологов. Челябинск-Москва. 2001. С. 124-125.
