Некрасова Е.С.

Горизонтальный ход левой безымянной вены у плода

Введение

Нормальная анатомия венозной системы человека имеет достаточно широкую вариабельность. У взрослых описаны варианты расположения различных вен, удвоение крупных вен или их атипичный ход [1]. Подобные анатомические варианты, как правило, не сопровождаются нарушением функции или какой-либо клинической симптоматикой и являются случайными находками прижизненного, а чаще посмертного исследования.

Исследование венозной системы плода затруднено в связи с его небольшими размерами и ограничениями ультразвукового метода визуализации. Как правило, при ультразвуковом исследовании во II триместре беременности оценка венозной системы у плода ограничивается визуализацией нескольких стандартных сечений: среза через три сосуда с оценкой верхней полой вены, поперечного среза живота на уровне интраабдоминального отдела пупочной вены и сагиттального сечения туловища с визуализацией венозного протока верхней и нижней полых вен, впадающих в правое предсердие. В связи с этим в литературе описания нормальной вариабельности венозной системы плода носят ограниченный характер. Наиболее известными нормальными анатомическими вариантами венозной системы у плода являются: добавочная верхняя полая вена (слева), наличие повышенной извитости пупочной вены или персистирующей правой пупочной вены. Следует уточнить, что агенезия венозного протока с различными вариантами дренажа пупочной вены не относится к нормальным анатомическим вариантам, так как это состояние является патологическим и часто сопровождается развитием у плода сердечной недостаточности.

Мы приводим клиническое наблюдение редкого анатомического варианта расположения левой безымянной вены с ее горизонтальным ходом.

Материал и методы

Пациентка В., обратилась для проведения скринингового ультразвукового исследования при сроке беременности 21-22 нед. Настоящая беременность первая, соматический анамнез и наследственность не отягощены. Исследование выполнялось на аппарате Accuvix-XQ (Медисон, Южная Корея) с использованием конвексного датчика C 3-7IM/50/77 и объемного датчика 3D 3-5EK/40/69.

При фетометрии размеры плода соответствовали сроку беременности; при оценке анатомии плода врожденные пороки развития и ультразвуковые маркеры хромосомной патологии не выявлены. При осмотре сердца плода в стандартных сечениях отмечались нормальное строение сердца и типичное расположение магистральных сосудов. Однако при сканировании в поперечном сечении несколько выше среза через три сосуда обращал на себя внимание сосуд, имеющий несколько дугообразную форму и располагающийся в передней трети грудной клетки. При исследовании сосуда в режиме ЦДК отмечалось направление тока крови слева направо, ход сосуда был прослежен до его впадения в верхнюю полую вену. Учитывая отсутствие каких-либо изменений строения камер сердца и магистральных сосудов, решено продолжить беременность и проводить оценку анатомии сердечно-сосудистой системы в динамике.

Повторный осмотр сердца плода проведен в 32 недели беременности. При оценке сердца и магистральных сосудов в стандартных сечениях сохранялась типичная ультразвуковая картина (рис. 1). Выше среза через три сосуда в передней трети грудной клетки визуализировался сосуд, размеры которого были сопоставимы с размерами верхней полой вены (рис. 2). При исследовании в режиме ЦДК сохранялось направление тока крови слева направо (рис. 3), при исследовании в режиме импульсного допплера спектр кровотока в этом сосуде соответствовал двухфазному спектру кровотока в венах, располагающихся близко к сердцу (рис. 4). Учитывая направление и спектр тока крови в сосуде, был сделан вывод, что данный сосуд представляет собой левую безымянную (плечеголовную) вену.

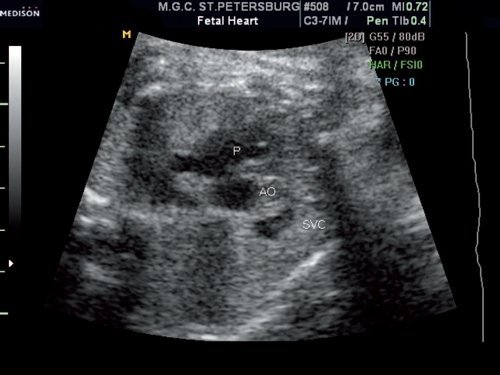

Поперечное сечение грудной клетки плода на уровне среза через три сосуда. Р - легочный ствол; АО - аорта; SVC - верхняя полая вена

Рис. 1. Поперечное сечение грудной клетки плода на уровне среза через три сосуда. Р - легочный ствол; АО - аорта; SVC - верхняя полая вена.

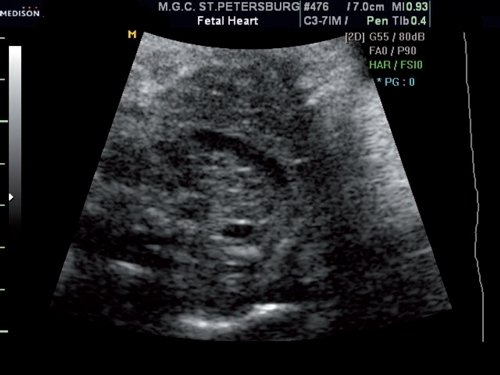

Поперечное сечение грудной клетки плода выше уровня трех сосудов. Обращает на себя внимание крупный сосуд, располагающийся в передней трети грудной клетки

Рис. 2. Поперечное сечение грудной клетки плода выше уровня трех сосудов. Обращает на себя внимание крупный сосуд, располагающийся в передней трети грудной клетки.


Поперечное сечение грудной клетки плода выше среза через три сосуда. Режим ЦДК. В сосуде регистрируется направление тока крови слева направо

Рис. 3. Поперечное сечение грудной клетки плода выше среза через три сосуда. Режим ЦДК. В сосуде регистрируется направление тока крови слева направо.

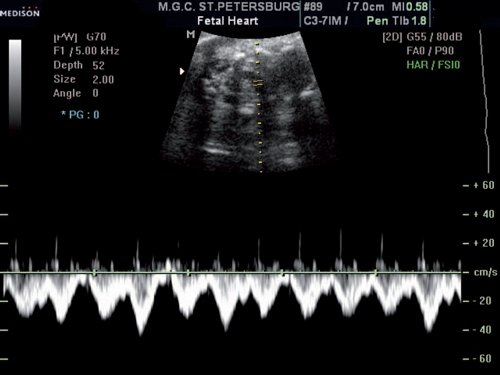

Оценка характера кровотока в исследуемом сосуде в режиме импульсного допплера. Спектр кровотока двухфазный, типичный для вен, располагающихся близко к сердцу

Рис. 4. Оценка характера кровотока в исследуемом сосуде в режиме импульсного допплера. Спектр кровотока двухфазный, типичный для вен, располагающихся близко к сердцу.

При доношенном сроке беременности пациентка родила здорового мальчика. Пороков развития или отклонений в работе сердца не выявлено, рост и развитие ребенка соответствуют возрастной норме.

Обсуждение

Правая и левая безымянные вены, из которых образуется верхняя полая вена в свою очередь получаются путем слияния v. subclaviae и v. jugularis internae с каждой стороны. Образовавшись позади правого грудиноключичного сочленения, она идет косо вниз и медиально к месту слияния с соименной веной с левой стороны. Левая безымянная вена приблизительно вдвое длиннее правой. Образовавшись позади левого грудиноключичного сочленения, она направляется вправо и книзу к месту слияния с правой безымянной веной, тесно прилегая при этом своей нижней стенкой к выпуклости дуги аорты [2].

Таким образом, при сканировании в серии поперечных плоскостей левая безымянная вена будет визуализироваться в поперечном сечении, благодаря своему косовертикальному ходу. Однако анатомами описаны нормальные варианты, при которых левая безымянная вена может иметь разные размеры и длину, быть рудиментарной или отсутствовать [1]. При анализе литературы было найдено всего два описания нетипичного расположения левой безымянной вены: расположение ее кпереди от тимуса [3] и ретроаортальное расположение в сочетании с тетрадой Фалло [4].

В приведенном нами клиническом наблюдении левая безымянная вена имела размеры и протяженность больше обычной и, таким образом, на определенном отрезке ее ход был более горизонтальный, нежели вертикальный. Это и позволило визуализировать ее при сканировании в серии поперечных сечений. Данная особенность левой безымянной вены относится к числу редких анатомических вариантов нормального строения венозной системы человека. В доступной нам литературе мы не нашли данных о частоте такого анатомического варианта, однако отсутствие подобных описаний является косвенным доказательством относительной редкости нашего наблюдения.

Литература

  1. Bergman R.A., Afifi K.A., Miyauchi R. Illustrated Encyclopedia of Human Anatomic Variation. http://www.anatomyatlases.org/
  2. Учение о сосудах (ангиология) // Анатомия человека / Под ред. Привеса М.Г. Изд. СПбМАПО. 2004. С. 720.
  3. Heil C., Meyer C., Linss W. Prethymic position of the left brachiocephalic vein in the human fetus // Anat Anz. 1985. V. 160. N 2. P. 141-144.
  4. Yilmaz M., Sargon M.F., Dogan O.F., Pasaoglu I. A very rare anatomic variation of the left brachiocephalic vein: left retro-aortic brachiocephalic vein with tetralogy of Fallot // Surg Radiol Anat. 2003. V. 25. N 2. P. 158-160.
