Импульсно-волновой допплер - Pulsed Wave

Импульсно-волновой допплер (Pulsed Wave или PW) применяется в эхографии для количественной оценки кровотока в сосудах. На временной развертке по вертикали отображается скорость потока в исследуемой точке. Потоки, которые двигаются к датчику отображаются выше базовой линии, обратный кровоток (от датчика) - ниже.

Максимальная скорость потока зависит от глубины сканирования, частоты импульсов и имеет ограничение (около 2,5 м/с при диагностике сердца). Высокочастотный импульсный допплер (HFPW - high frequency pulsed wave или HPRF - high pulse repeat frequency) позволяет регистрировать скорости потока большей скорости, однако тоже имеет ограничение, связанное с искажением допплеровского спектра.

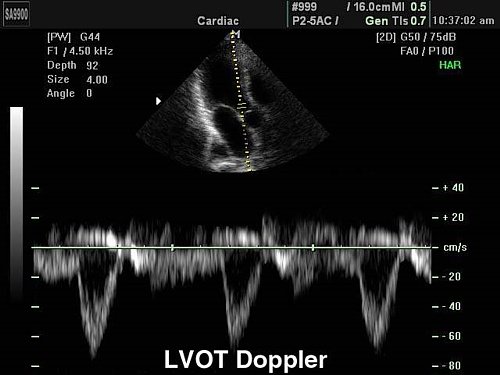

Импульсный допплер

В эхокардиографии, помимо формы и характера кровотока, с помощью импульсного допплера можно зафиксировать щелчки открытия и закрытия створок клапанов, дополнительные сигналы от хорд створок и стенок сердца.
