Визуализация объемных образований почек

Birendra Joshi
Birendra Joshi.
Institute of Medicine, Kathmandu.
Непал.

УЗИ аппарат RS85

Революционные изменения в экспертной диагностике. Безупречное качество изображения, молниеносная скорость работы, новое поколение технологий визуализации и количественного анализа данных УЗ-сканирования.

Введение

Пациенты, имеющие объемные образования почек, встречаются нередко. Небольшое объемное образование менее 30 мм может быть обусловлено:

  • Маленькой доброкачественной кистой.
  • Псевдоопухолью - нормальное дольчатое строение паренхимы или почечных пирамид, абсцесс.
  • Почечно-клеточной карциномой, аденомой, онкоцитомой.
  • Ангиомиолипомой.
  • Метастазами опухоли в почки или лимфомой.

Поликистозное поражение почек может быть вызвано:

  • Почечной дисплазией - поликистозные, центральные или сегментальные множественные кисты, наследственный и семейный поликистоз, сопутствующий обструкции нижних мочевыводящих путей.
  • Поликистозом - детский, юношеский и взрослый типы.
  • Поражением кортикального слоя - одиночный, многокамерный, гемодиализ, эпилойя, синдром трисомии.
  • Поражением мозгового слоя - поликистоз мозгового вещества, губчатая почка, некроз чашечек, сосочков.
  • Различными интраренальными кистами - воспалительными: туберкулез, эхинококк; новообразованиями - кистозная дегенерация; травматическими - гематома.
  • Внепаренхиматозными поражениями - парапельвикальные, околопочечные кисты.

Простая почечная киста - это ретенционная киста, которая развивается вторично при обструкции мочевыводящих путей, окклюзии сосудов или при очаговом воспалении.

Большинство почечно-клеточных карцином встречается спорадически, наследственные факторы имеют некоторое значение; согласно имеющимся данным предполагается наличие гена восприимчивости к опухоли, который связан с системой человеческих лейкоцитарных антигенов. Почечно-клеточные карциномы составляют 3% всех опухолей, встречающихся у человека и 86% почечных опухолей. В 4% случаев они бывают двусторонними, соотношение мужчин к женщинам составляет 3:1. Семейная почечно-клеточная карцинома встречается в раннем возрасте, поражает мужчин и женщин в равной степени, чаще двусторонняя и многоочаговая. Аденомы почек встречаются в виде подкапсулярных кортикальных опухолей размером менее 10 мм, обычно единичные, увеличивающиеся с возрастом и в 5% сосуществуют с почечно-клеточными карциномами. Саркомы почек встречаются главным образом в более позднем возрасте. Метастазы в почки - главным образом рака легкого, толстой кишки, молочной железы, почек и меланомы. Наибольшая частота возникновения аденосаркомы почки приходится на второй год жизни.

Стадия опухоли и гистологическая зрелость - наиболее важные прогностические показатели. Метастазирование опухоли в забрюшинные лимфатические узлы или за пределы почечной фасции заметно сокращает показатель выживаемости больных. Наличие веретенообразных клеток даже в маленьком количестве значительно уменьшает уровень выживаемости. Сосочковая почечно-клеточная карцинома имеет более благоприятный прогноз, чем несосочковые опухоли.

Основные положения

Почки - забрюшинный орган. Ворота почек направлены вперед и медиально, а нижние полюса наклонены антролатерально. Рентгеновские размеры приблизительно на 15% больше ультразвуковых из-за увеличения трубки, а также диуретического эффекта внутривенного контрастного вещества. При УЗИ определяется меньшее количество пирамид, если УЗ-луч не ориентирован под прямым углом к канальцам. Более переднее положение нижнего полюса требует проведения косого сканирования для того, чтобы можно было визуализировать длинник почки целиком. Сосуды и жир в воротах почки дают интенсивный центральный эхосигнал. Почки новорожденного имеют дольчатое строение и повышенную эхогенность коркового вещества; пирамиды мозгового вещества, так же как и синусы, дают более слабый эхосигнал. Физиологическое заполнение почти всегда симметрично и перегородки лоханки имеют толщину менее 5 мм. Ранний признак повреждения паренхимы при гидронефрозе - сглаживание вершин сосочков.

В целом почечно-клеточные карциномы - плотные объемные образования с неровными дольчатыми краями. На срезах имеют разнообразный вид из-за старого или недавнего кровотечения или некроза. Волокнистые перегородки проходят через опухоль и могут содержать очаги кальциноза. Может присутствовать псевдокапсула из атрофированной почечной паренхимы и соединительная ткань. Опухоли имеют разный цвет в зависимости от содержания жира. На основании цитоплазматических показателей можно выделить четыре типа почечно-клеточных карцином: паренхиматозно-клеточный, зернисто-клеточный, смешанно-клеточный и саркомоподобный. Почечно-клеточная карцинома часто имеет необычный вид и признаки, которые могут ввести в заблуждение. Клинические признаки злокачественного новообразования - повышенная утомляемость, лихорадка, потеря веса, анемия и повышение СОЭ. Почечно-клеточная карцинома может быть бессимптомной в течение большей части своего развития. Классическая триада: макрогематурия, боли во флангах живота и пальпируемое объемное образование имеется не у всех больных с почечно-клеточными карциномами. Почечно-клеточная карцинома может быть обнаружена на урограммах любого пациента старше 30 лет. Гематурия встречается нечасто из-за преимущественно капсульного происхождения почечной саркомы, которая дает местные метастазы. Лимфома почек чаще представляет собой множественные узелки.

Стадии почечно-клеточной карциномы (классификация Robson):

  1. Опухоль ограничена почечной капсулой.
  2. Опухоль ограничена почечной фасцией/ вовлечен надпочечник на той же стороне.
  3. a) Вовлечение нижней полой вены.
    б) Вовлечение региональных лимфатических узлов.
    в) Вовлечение нижней полой вены и региональных лимфатических узлов.
  4. a) Вовлечение соседних органов.
    б) Отдаленные метастазы.

Почечные кисты не опасны, если не вызывают деформацию прилежащих лоханок или не вызывают боль. Почечно-клеточная карцинома часто вызывает инвазию почечной вены и нижней полой вены. Почечно-клеточная карцинома в правой почке скорее будет прорастать в нижнюю полую вену, потому что левая почечная вена пересекает пульсирующую аорту. Левостороннее варикозное расширение вен семенного канатика часто наблюдается при левосторонней почечно-клеточной карциноме. Окклюзия полой вены может вызвать отек нижних конечностей, нефротический синдром, синдром мальабсорбции, легочную эмболию или синдром, напоминающий синдром Бадда-Киари, если имеется проксимальное распространение опухоли с вовлечением печеночной вены. Застойная сердечная недостаточность может возникать, если происходит метастазирование опухоли в правое предсердие или в опухоли возникают крупные артериовенозные шунты. Почечная недостаточность может быть связана с тромбированием опухолью почечной вены. Почечно-клеточные карциномы обычно имеет стертую клиническую картину на ранних стадиях. Классическая триада - макрогематурия, боли в боковой области живота и пальпируемое объемное образование наблюдается менее чем в 10% случаев, и обычно свидетельствует о запущенном заболевании. Гематурия вызвана инвазией опухолью мочевыводящей системы почек и обычно является поздним симптомом.

Методы визуализации

Экскреторная урография

Объемное образование с искажением чашечно-лоханочной системы, но не сообщающееся с чашечно-лоханочной системой может сочетаться с конкрементами мочеточника при поликистозной болезни. Аденома может иметь очаги кальцификации. При почечно-клеточной карциноме может наблюдаться центральное объемное образование мягких тканей с центральным аморфным кальцинозом, который также может иметь сферическую форму. Кроме того, можно обнаружить лизирующие костные метастазы. При ангиолипоме возникает объемный дефект с рентгенопрозрачным компонентом. Карцинома почечной лоханки проявляется дефектами наполнения, ампутацией чашечки или отключенной почкой. Плотность изображения контрастированной почки непосредственно связана с уровнем контрастного вещества в плазме.

Преимущества:

  1. Обнаружение смещения, обструкции, ослабления изображения или инвазии мочевыделительной системы.
  2. Быстрая оценка всего мочевого тракта.
  3. Детальная оценка анатомии мочевыделительной системы.
  4. Диагностика кальциноза.
  5. Низкая стоимость.

Недостатки:

  1. Можно пропустить опухоли на передних и задних поверхностях почки.
  2. Результаты зависят от функции почек.
  3. Скудная информация о состоянии паренхимы почек.
  4. Не визуализируется околопочечное пространство.
  5. Требует использования рентгеноконтрастного вещества и облучения.
  6. Не обеспечивает оценку скорости клубочковой фильтрации.

Дополнительные сведения:

  1. Объемное образование диаметром менее 40 мм требует проведения томографии.
  2. При подозрении на объемное образование почек выполняют три снимка под углом 25-30°. Исследование в косой проекции необходимо для того, чтобы выявить опухоли, расположенные на передней или задней поверхности почек.
  3. Прямая пиелография превосходна для диагностики маленьких дефектов слизистой оболочки, дивертикулов и полостей, утечки мочи и обструкции верхних отделов мочевыводящих путей, когда внутривенная урография не информативна.

Ультразвуковое исследование

Выделяют следующие виды объемных образований почек:

  • Кистозные - гладкая, четкая граница, округлая форма, четкая внутренняя поверхность, анэхогенные, превосходная передача эхосигнала через заднюю стенку.
  • Cолидные - неправильная форма с неровными границами, нечетко видна внутренняя поверхность между объемным образованием и почкой, слабые внутренние эхосигналы, слабо визуализируется задняя граница из-за ослабления ультразвука объемным образованием, плохая передача эхосигнала через заднюю стенку.
  • Cложные - области некроза, кровоизлияния, абсцессы или кальциноз в пределах объемного образования.

Врожденный поликистоз.

А. Поликистозная болезнь почек.

  • Детская форма проявляется большими эхогенными почками, что связано с наличием значительного количества внутренних поверхностей и прогрессирует с развитием почечной недостаточности и внутриматочной смерти плода.
  • Юношеские формы манифестируют быстрым увеличением желчного протока, перипортальным фиброзом, варикознорасширенными венами портальной системы и увеличением почек.
  • Взрослые формы проявляются увеличением размеров почек и сочетаются с аневризмами артериального круга мозга, кистами печени, селезеночными и панкреатическими кистами. Осложнения включают в себя боль в боковых отделах живота из-за спонтанного кровоизлияния в полость кисты, артериальную гипертензию и почечную недостаточность.

Б. Поликистозная диспластическая болезнь.

Множественные кисты различного размера, не имеющие нормальной почечной паренхимы, встречаются чаще всего в виде объемного образования, которое обнаруживается при пальпации живота у новорожденных. Двустороннее поражение несовместимо с жизнью.

Поликистоз мозгового вещества почек:

  • Губчатая почка сочетается с расширением канальцев, кальциевыми камнями, болезнью Кароли.
  • Поликистоз мозгового вещества почек проявляется множественными маленькими кистами в маленьких эхоплотных почках, атрофией канальцев и склерозом клубочков.

В геморрагических сложных кистах могут наблюдаться ретракция сгустка и внутренние поверхности с зоной перехода жидкость/детрит. Ангиомиолипома высокоэхогенна, аденомы гиперэхогенны, тогда как лимфомы гипоэхогенны. Карцинома из переходных клеток проявляется объемным образованием в почечной лоханке с эхосигналами низкого уровня, расширением центральной борозды и гипоэхогенной центральной областью. Почечно-клеточная карцинома визуализируется как плотная паренхиматозная масса, часто с участками кровотечения и некроза. Может присутствовать неравномерный кальциноз опухоли, а также кистозные и комбинированные участки. Это заболевание проявляется как эхогенное объемное образование с гипоэхогенными областями. Эхогенность не связана с наличием кровеносных сосудов. Может наблюдаться смещение мочевыводящей системы и облитерация почечных синусов и околопочечной жировой прослойки.

Аденосаркома почки - наиболее частое плотное объемное образование почек, которое развивается в детстве. Симптом головастика - узкая полоска акустических теней кзади от краев кисты вдоль боковой границы усиления эхосигнала. Киста почечных синусов (парапельвикальная киста) не связана с мочевыводящей системой почки. Могут наблюдаться неровные границы, поскольку она может сдавливать соседние почечные синусы. Это может вызывать обтурацию почки, артериальную гипертензию и боль в отличие от перипельвикальной кисты. Это образование имеет более округлый вид в отличие от расширенной почечной лоханки, которая напоминает цветную капусту.

Преимущества:

  1. Полезно при определении протяженности инвазии опухоли посредством сканирования почечных вен, нижней полой вены и правого предсердия. Инвазия полой вены встречается при почечно-клеточной карциноме, карциноме надпочечников и гепатоме.
  2. Легкая в выполнении, дешевая и неинвазивная методика.
  3. Превосходный метод контроля для выполнения инвазивных процедур.

Недостатки:

  1. Мелкие образования, которые не искажают контуры почек или чашечно-лоханочную систему, могут быть легко пропущены.
  2. Визуализация почечной вены нарушается вследствие метеоризма, ожирения и почечно-клеточных карцином больших размеров (вызывает сдавление и искажает изображение почечной и нижней полой вены).
  3. Дает информацию относительно морфологии, но не функции почек.

Дополнительные сведения:

  1. Должна использоваться самая высокая частота излучения датчика, которая обеспечивает адекватное проникновение ультразвука в брюшную полость.
  2. Дыхательные движения приводят к тому, что объемное образование почек, имеющее маленькие размеры, может появляться и исчезать из поля зрения.
  3. Для получения данных о кровоснабжении необходимо проведение допплеровского исследования.

Компьютерная томография

При компьютерной томографии (КТ) кисты дают изображение гладкого, круглого объемного образования с ослаблением менее чем 20 HU без усиления или кальциноза. При неопределенном типе кист могут наблюдаться толстые стенки вследствие инфицирования или кровоизлияния. В сложной кисте наблюдается тонкая кальцификация стенок или перегородок и ослабление на 90 HU из-за кровоизлияния или высокого содержания белка. При почечно-клеточной карциноме обнаруживается аморфный или центральный кальциноз, кальцификация лимфатических узлов; гетерогенное в пределах 20- 30 HU объемное образование, дающее усиление меньшее, чем нормальная паренхима; резко суживающаяся из-за опухолевого тромбоза расширенная почечная вена. Для ангиомиолипомы характерно наличие очагов жировой ткани с уровнем КТ-сигнала - 70 HU или меньше. Равномерное поглощение контрастного вещества с центральным дефектом может быть выявлено при онкоцитоме. Лимфома может иметь четыре разновидности:

  1. Единичный узелок.
  2. Множественные узелки.
  3. Инфильтративная очаговая/ диффузная.
  4. В рамках общего поражения забрюшинных лимфатических узлов.

Объемное образование пониженной плотности, возможно - равной или повышенной плотности, однако гомогенное, с гладкими, ровными и четкими контурами наблюдается при лимфоме после введение контрастного вещества. Аденомы гомогенны и дают минимальное усиление.

Преимущества:

  1. Объемное образование почек, почечная вена и нижняя полая вена обычно хорошо визуализируются при струйном введении контрастного вещества. Возможно исследование почечных вен и нижней полой вены для исключения опухолевого тромбоза, что будет влиять на планирование оперативного вмешательства и диагностику метастазов печени.
  2. Усиление почечного повреждения - один из наиболее определенных признаков, указывающих на наличие сосудистого объемного образования.
  3. Превосходные результаты при обнаружении и дифференциации объемных образований почек и надпочечников и в оценке стадии злокачественных новообразований.

Недостатки:

  1. Концентрация йода в моче может быть достаточно высока, чтобы затенить изображение маленьких опухолей. Следует использовать только 10-20 мл из раствора, содержащего 300 мг I/ml, когда главная область интереса - мочевыводящая система.

Дополнительные сведения:

  1. 5-мм срезы и КТ-сканирование без контрастного усиления идеальны для обнаружения жира.
  2. В случае, если визуализируется не классическая киста, может потребоваться повторное проведение КТ.
  3. У детей используется сканирование с шагом 5 мм.
  4. Выбор методики проведения КТ имеет значение для избежания частичных объемных эффектов. Толщина секции не должна превышать половину диаметра повреждения. Спиральная КТ позволяет обнаружить повреждения почек менее 10 мм в диаметре.

Ядерный магнитный резонанс

При ядерном магнитном резонансе (ЯМР) для обнаружения больших опухолей используются венечные и сагиттальные срезы. Исследование находится на уровне КТ по возможностям обнаружения и характеристики маленьких объемных образований почек.

Преимущества:

  1. Предназначенный для случаев, которые не могут быть разрешены с помощью КТ и УЗИ, при наличии противопоказаний к применению иодо-содержащих контрастных средств, а также для диагностики сосудистых повреждений.
  2. Более высокая чувствительность и специфичность при обнаружения венозной инвазии опухоли, метастазов в лимфатические узлы и определении стадии опухоли.
  3. ЯМР-ангиография может заменять рентгеновскую ангиографию.

Радионуклидные методы

DMSA и глюкогептонат накапливаются в функционирующих клетках канальцев и дают превосходное изображение при сцинтиграфии почек. MAG3, DTPA и гиппуран используются для ренографии и инвазивной нефрографии.

Преимущества:

  1. Незаменимый компонент, дополняющий морфологические методы визуализации. Дает информацию относительно почечной функции и кровоснабжения, нарушения оттока мочи, стеноза почечной артерии, контроля состояния почечного трансплантата.
  2. Для диагностики утечки мочи.

Ангиография

Ангиография дает вариабельные результаты при почечно-клеточных карциномах.

  1. Гиперваскуляризированные с венозными озерами, ранняя фаза венозного заполнения, новообразование сосудов, 10% - имеют пониженную васкуляризацию.
  2. Гиперваскуляризированное объемное образование с большим питающим сосудом, микроаневризмами и мультиосумкованными аневризматическими расширениями. Подобные результаты также наблюдаются при ангиомиолипоме.
  3. Сосудистый рисунок, напоминающий колесо со спицами, также наблюдается при онкоцитоме.

Преимущества:

  1. Полезна при очень крупных новообразованиях, для оценки степени васкуляризации объемного образования.
  2. Для проведения эмболизации опухоли.

Алгоритм применения лучевых методов диагностики

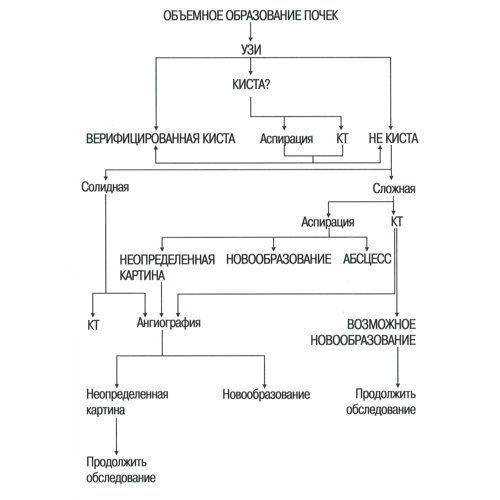

Схема применения лучевых методов визуализации для диагностики объемных образований почек

Схема применения лучевых методов визуализации для диагностики объемных образований почек.

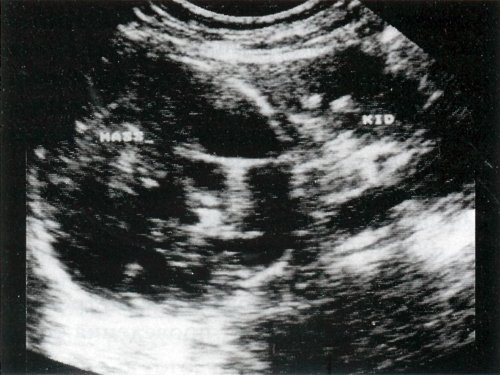

Ультразвуковая картина объемного образования сложной структуры в верхнем полюсе почки

Ультразвуковая картина объемного образования сложной структуры в верхнем полюсе почки.

Анализ результатов ультразвукового исследования:
Параметры Норма Гидронефроз Киста почки Почечно-клеточная карцинома
Форма/размер Овоидной формы Увеличена Деформирована Деформирована
Контур Ровный Ровный Ровный Неровный
Отношение к центральным эхосигналам Центральные овоидные эхосигналы Не связана с внутренней эхопрозрачной зоной Смещена Смещена
Обьемное образование - Обьемное образование
(содержащее хаотичные эхосигналы с неясной границей)
Обьемное образование
(эхопрозрачное с ровными стенками)
-
(есть в тяжелых случаях)

Киста и карцинома почек - наиболее частые доброкачественная и злокачественная опухоли почки у взрослых. В 20% случаев имеется карцинома из переходных клеток. Метастатические повреждения почек обычно множественные и двусторонние. Мелкие повреждения в почке могут быть связаны с осаждением метастатических эмболов у больного с известной первичной опухолью, прежде всего - раком легкого.

Лимфома проявляется множественными очагами и обычно сочетается с лимфаденопатией. Ангиомиолипома состоит из кровеносных сосудов, жира и гладкомышечной ткани в различном соотношении.

Признаки злокачественного развития:

  1. Центральный аморфный кальциноз, лизис и прорастание костей метастазами; смещение почек, обструкция мочевыводящих путей, ослабление или инвазия мочевыводящей системы; объемное образование, сочетающееся со сгустком крови в мочевыводящей системе.
  2. Эхогенное объемное образование, смещающее мочевыводящую систему и обтурирующее почечные синусы и перинефральный жировой слой; распространение опухолевого тромба на почечную и нижнюю полую вены.
  3. Гетерогенный дефект, накапливающий контрастное вещество, со средним уровнем ослабления 20-30 HU и облитерацией или утолщением фасции Герота.
  4. Гиперваскуляризированное объемное образование с венозными озерами, раннее заполнение в венозную фазу и новообразование сосудов.
