Ультразвуковая анатомия парастернальной области у больных раком молочной железы

Шолохов Владимир Николаевич
В.Н. Шолохов, В.М. Сниткин, С.Н. Бердников, М.С. Махотина.
ФГБУ «НМИЦ онкологии им. Н.Н. Блохина» Минздрава Российской Федерации, Москва

УЗИ сканер HS60

Профессиональные диагностические инструменты. Оценка эластичности тканей, расширенные возможности 3D/4D/5D сканирования, классификатор BI-RADS, опции для экспертных кардиологических исследований.

Введение

В клинической практике для оценки состояния органов грудной полости, включая парастернальную область, чаще всего используются лучевые методы диагностики, такие как рентгенография, компьютерная томография (КТ), магнитно-резонансная томография (МРТ), сцинтиграфия, позитронно-эмиссионная томография (ПЭТ/КТ) [1]. В данной статье приведен опыт применения ультразвуковой томографии в оценке поверхностно-расположенных анатомических структур парастернальной области.

Цель данного исследования: оценка возможности проведения ультразвукового обследования парастернальной области, а также изучение ультразвуковой анатомии для улучшения результатов диагностики метастазов рака молочной железы.

Материалы и методы

Обследовано 55 пациенток в возрасте от 29 до 89 лет, находящихся на лечении в «НМИЦ онкологии им. Н.Н. Блохина» с диагнозом рака молочной железы и локализацией опухолей в центральных и медиальных отделах. Всем женщинам выполнено ультразвуковое исследование (УЗИ), включающее осмотр молочной железы, подмышечных, подключичных и надключичных зон, дополнительно у всех пациенток произведен осмотр парастернальной области. Помимо этого, у всех пациенток выполнена маммография в двух проекциях. У всех больных диагноз верифицирован морфологически. Исследование выполнялось на аппаратах экспертного класса с использованием высокочастотных линейных датчиков частотой от 4 до 9 МГц.

Нормальная топографическая анатомия окологрудинной области

Парастернальная область представляет собой щель треугольной формы, расположенную вдоль края грудины. Основание обращено к краю грудины, а вершина треугольника – к месту перехода хрящевой части ребер в костную. Спереди она ограничена реберными хрящами и межреберными мышцами, выстланными фасциальной пластиной, а сзади – внутренней грудной фасцией и париетальной плеврой. Содержимым парастернального пространства являются внутренняя грудная артерия, внутренняя грудная вена (одна или две), лимфатические узлы и сосуды, окруженные жировой тканью [2]. Парастернальные лимфатические узлы располагаются по краю грудины или в области хрящевой части ребер, от первого до пятого межреберья, в виде цепочки вдоль внутренних грудных артерий и вены [3]. Количество лимфатических узлов в парастернальной зоне, обнаруженных в препаратах после расширенных мастэктомий, на каждой стороне составляет от 1 до 10 [4, 5]. Размер парастернальных лимфатических узлов колеблется от 1 до 10 мм, но может достигать 20 мм в диаметре (Caceres E., 1966).

Ультразвуковая анатомия

Кожа при ультразвуковом исследовании имеет вид тонкой гиперэхогенной линейной структуры толщиной 1–3 мм (рис. 1–5), которая визуализируется непосредственно под ультразвуковым датчиком [6, 7].

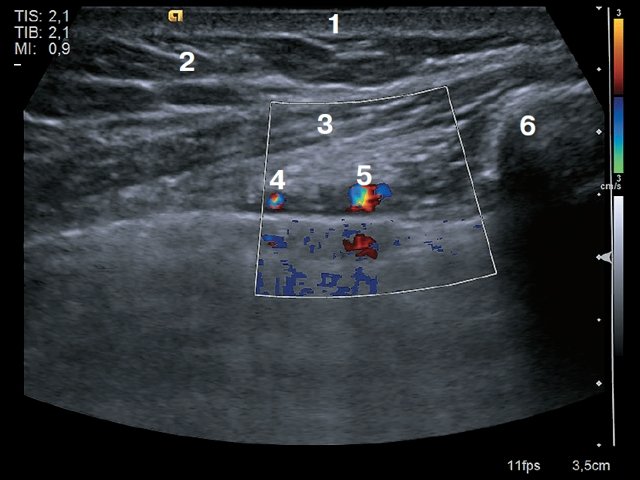

УЗИ окологрудинной области - поперечное сканирование: 1 – кожа, 2 – подкожно-жировая клетчатка, 3 – мышца (m.pectoralis major), 4 – внутренняя грудная вена, 5 – внутренняя грудная артерия, 6 – край грудины

Рис. 1. Поперечное сканирование. 1 – кожа, 2 – подкожно-жировая клетчатка, 3 – мышца (m.pectoralis major), 4 – внутренняя грудная вена, 5 – внутренняя грудная артерия, 6 – край грудины.

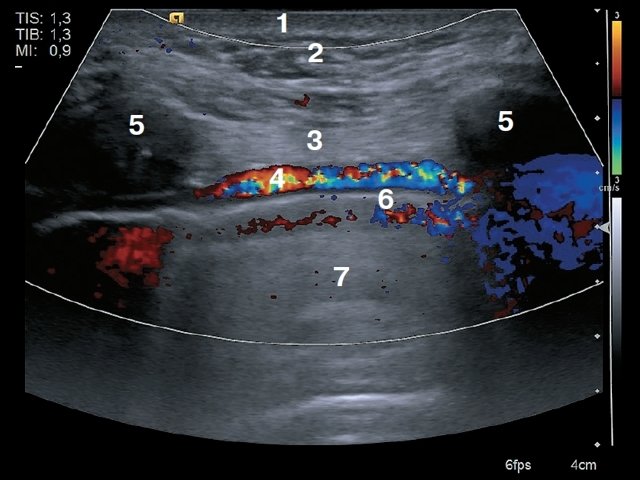

УЗИ окологрудинной области - продольное сканирование: 1 – кожа, 2 – подкожно-жировая клетчатка, 3 – мышца (пучки межреберных мышц), 4 – внутренняя грудная артерия, 5 – ребра, 6 – плевра, 7 – легкое

Рис. 2. Продольное сканирование. 1 – кожа, 2 – подкожно-жировая клетчатка, 3 – мышца (пучки межреберных мышц), 4 – внутренняя грудная артерия, 5 – ребра, 6 – плевра, 7 – легкое.

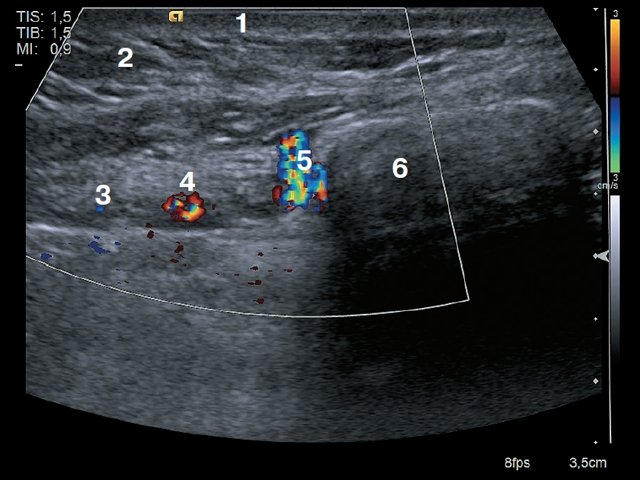

УЗИ окологрудинной области - поперечное сканирование: 1 – кожа, 2 – подкожно-жировая клетчатка, 3 – внутренняя грудная вена, 4 – внутренняя грудная артерия, 5 – прободающая ветвь внутренней грудной артерии, 6 – грудина, 7 – легкое

Рис. 3. Поперечное сканирование. 1 – кожа, 2 – подкожно-жировая клетчатка, 3 – внутренняя грудная вена, 4 – внутренняя грудная артерия, 5 – прободающая ветвь внутренней грудной артерии, 6 – грудина, 7 – легкое.

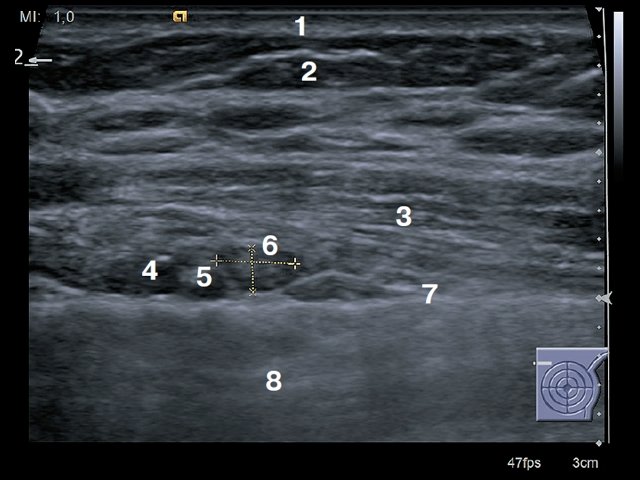

УЗИ окологрудинной области - поперечное сканирование: 1 – кожа, 2 – подкожно-жировая клетчатка, 3 – мышца (m.pectoralis major), 4 – внутренняя грудная артерия, 5 – внутренняя грудная вена, 6 – лимфатический узел сохранной структуры, 7 – плевра, 8 – легкое

Рис. 4. Поперечное сканирование. 1 – кожа, 2 – подкожно-жировая клетчатка, 3 – мышца (m.pectoralis major), 4 – внутренняя грудная артерия, 5 – внутренняя грудная вена, 6 – лимфатический узел сохранной структуры, 7 – плевра, 8 – легкое.

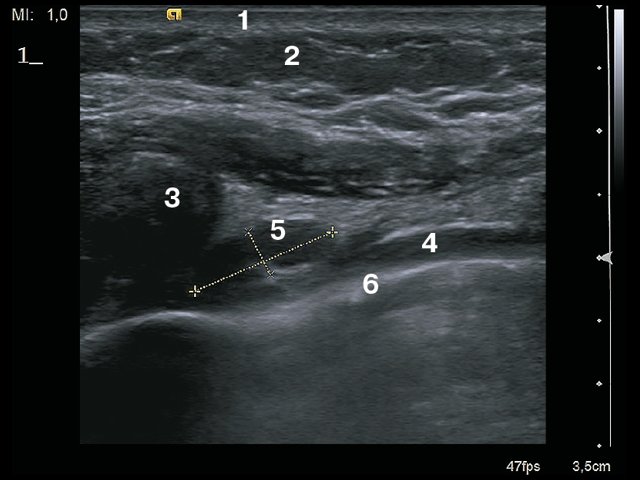

УЗИ окологрудинной области - продольное сканирование: 1 – кожа, 2 – подкожно-жировая клетчатка, 3 – ребро, 4 – внутренняя грудная артерия, 5 – лимфатический узел сохранной структуры, 6 – плевра

Рис. 5. Продольное сканирование. 1 – кожа, 2 – подкожно-жировая клетчатка, 3 – ребро, 4 – внутренняя грудная артерия, 5 – лимфатический узел сохранной структуры, 6 – плевра.

Под дермой располагается подкожно-жировая клетчатка (ПЖК), которая в верхних отделах пронизана коллагеновыми волокнами сетчатого слоя, образующими обширную сеть, состоящую из широких петель, которые, в свою очередь, заполнены дольками жировой ткани. На ультразвуковых томограммах ПЖК визуализируется в виде тканевой прослойки, состоящей из гипоэхогенных долек, разделенных тонкими гиперэхогенными тяжами соединительной ткани (рис. 1–5) [6, 8].

Следующая анатомическая зона включает в себя несколько слоев мышечных пучков. Характерной ультразвуковой картиной мышечных волокон при продольном сканировании является параллельное расположение гипоэхогенных волокон – мышечных пучков, разделенных тонкими гиперэхогенными линейными структурами – перимизиумом, являющимся стромой между мышечными пучками [8–10]. В отличие от ПЖК, которая при изменении плоскости сканирования практически не изменяет своих ультразвуковых характеристик, мышечная ткань при поперечном сканировании (относительно мышечных волокон) визуализируется в виде гипоэхогенного пласта с множественными гиперэхогенными точечными включениями (рис. 1, 2, 4). На уровне I–V ребер (реже I–VI) от края грудины берет начало большая грудная мышца (m. pectoralis major) и поперечная мышца груди (m. trans verses thoracis). В межреберных промежутках удается отчетливо визуализировать пучки наружной и внутренней межреберных мышц.

За большой грудной мышцей располагаются ребра, которые визуализируются в виде анэхогенных овальных структур, позади которых формируется акустическая тень (рис. 2, 5). Семь верхних пар ребер прикреплены хрящами к грудине, однако I ребро связано не суставом, а при помощи так называемого синхондроза. В толще реберных хрящей могут визуализироваться участки кальцификации, которые встречаются в норме и их не следует рассматривать как проявление патологического процесса. Грудина – плоская кость, которая состоит из рукоятки, тела и мечевидного отростка. При УЗИ визуализируется как анэхогенное образование с эхотенью позади (рис. 1, 3).

Передняя грудная стенка двусторонне кровоснабжается внутренними грудными артерией и веной (arteria at vena thoracica interna). В межреберных промежутках, вдоль края грудины, как при продольном, так и при поперечном сканировании, довольно отчетливо удается ви- зуализировать оба вышеупомянутых сосуда. Как правило, диаметр внутренней грудной артерии в 1,5–2 раза больше диаметра одноименной вены. В межреберных промежутках по краю грудины визуализируются перфорантные ветви внутренней грудной артерии (рис. 1–5).

Лимфатические узлы грудной полости, разделяют на 2 группы: пристеночные, располагающиеся по внутренней поверхности грудной стенки, вдоль плевры (межреберные, парастернальные, плевральные), и органные, или висцеральные, расположенные парабронхиально, около пищевода, парааортально, перикардиально. Парастернальные, или окологрудинные, лимфатические узлы (nodi lymphatici parasternales) располагаются по ходу a. thoracica interna и тесно прилежат к последней. В парастернальный коллектор лимфоотток происходит преимущественно из центральных и медиальных отделов молочной железы (чаще глубоких отделов) через грудную стенку в лимфатические узлы первого–пятого межреберья.

Минимальный размер визуализированных лимфатических узлов составил 0,3–0,4 см. Лимфатические узлы имели вид гипоэхогенных вытянутых овальных образований, тесно прилежащих к париетальной плевре и внутреннему грудному сосудистому пучку (рис. 4, 5).

В данном исследовании из 55 пациенток парастернальные лимфатические узлы удалось визуализировать у 16 (29,1%). Из всех визуализированных лимфатических узлов выполнена тонкоигольная аспирационная биопсия. В 8 (50%) случаях лимфатические узлы имели округлую форму, сниженную эхогенность, дифференцировка анатомических структур лимфатического узла была затруднена, в режиме эластографии лимфатические узлы имели жесткую консистенцию. Данная ультразвуковая картина была характерна для лимфатиче- ских узлов с метастатическим характером поражения. В других 8 случаях четко визуализировались ободок, центральный эхокомплекс и ворота лимфатического узла, в режиме эластографии лимфатические узлы имели мягкую консистенцию – описанные изменения характерны для лимфатических узлов с доброкачественной реактивной гиперплазией.

Даже при малых размерах лимфатического узла при исследовании высокочастотным датчиком область ворот лимфатического узла дифференцируется хорошо, однако у тучных пациенток дифференцировка структур лимфатического узла затруднена.

Обсуждение

Оценка состояния периферических лимфатических узлов, в том числе парастернального лимфатического коллектора у пациенток со злокачественными новообразованиями молочных желез, должна быть обязательным этапом перед началом проведения лечения. В исследовании, опубликованном U. Veronesi и соавт. [14], общая выживаемость пациенток без наличия метастазов в течение 10 лет составляла 80,4%, пациенток с пораженными внутренними грудными лимфатическими узлами – 53%, а при сочетанном поражении подмышечных и парастернальных лимфатических узлов – 30%. Так же, согласно седьмой действующей классификации TNM [15], метастазы в парастернальных лимфатических узлах отнесены к уровню N2b, то есть метастазы, определяемые клинически (по данным осмотра или при использовании УЗИ, КТ, МРТ, ПЭТ, но без использования лимфосцинтиграфии), во внутренних грудных (парастернальных) лимфатических узлах, при отсутствии клинически определяемых метастазов в подмышечных лимфатических узлах на стороне поражения. Соответственно при метастатическом поражении парастернального коллектора клиническая стадия со II изменяется на IIIА вне зависимости от размеров опухоли (таблица 1). Опухоль в стадии IIIА является первично неоперабельной и на первом этапе лечения требует проведения лекарственной терапии.

Таблица 1. Классификация стадий рака молочной железы TNM.
Stage Grouping
Stage 0 Tis N0 M0
Stage IA Т1* N0 M0
Stage IB T0, T1* N1mi M0
Stage IIA T0, T1*
T2
N1
N0
M0
M0
Stage IIB T2
T3
N1
N0
M0
M0
Stage IIIA T0, T1*, T2
T3
N2
N1, N2
M0
M0
Stage IIIB T4 N0, N1, N2 M0
Stage IIIC Any T N3 M0
Stage IV Any T Any N M1
Note: *T1 includes T1mi.

КТ и лимфосцинтиграфия являются неинвазивными методами диагностики, которые обеспечивают анатомическую и функциональную картину состояния внутренних грудных лимфатических узлов. В дополнение к изображению парастернальных лимфатических узлов КТ обеспечивает комплексное обследование, которое включает в себя аксиллярную область, средостение, паренхиму легких и плевру. Однако КТ является относительно дорогостоящим методом и сопряжена с лучевой нагрузкой. Проведение КТ имеет ряд ограничений у пациентов с наличием в анамнезе аллергических реакций на йодсодержащие препараты и у пациентов с заболеваниями почек. Лимфосцинтиграфия с Те-99m – времязатратный процесс, при котором необходимо проведение отсроченных исследований через 3 и 6 ч после инъекции, и в 9% исследований имеет ложноотрицательный результат.

УЗИ может стать полезным и эффективным дополнительным инструментом в оценке парастернального лимфатического коллектора. Опыт показывает, что УЗИ позволяет визуализировать лимфатические узлы размерами от 0,3–0,4 см. В лимфатических узлах данной группы возможно дифференцировать структурные элементы: ворота и корковый слой. При подозрении на метастатическое поражение лимфатического узла возможно безопасное выполнение тонкоигольной биопсии под ультразвуковой навигацией с целью получения материала для цитологического исследования. Несмотря на то что УЗИ является технически простым и доступным методом, однако оно имеет ряд своих ограничений. Во-первых, УЗИ является операторозависимой методикой, во-вторых, аномалии реберно-грудинных сочленений могут препятствовать качественной оценке парастернального лимфатического коллектора. Выраженное ожирение также может стать помехой для получения полноценной ультразвуковой картины исследуемой области. Лимфатические узлы, расположенные за грудиной, могут не попасть в зону сканирования. Наконец, как и в случае с другими методами диагностики, микрометастазы, не ассоциированные с увеличением вовлеченного лимфатического узла, могут быть пропущены при данной методике исследования. Таким образом, УЗИ парастернальной зоны является перспективным методом оценки внутренних грудных лимфатических узлов. Методика легко воспроизводима с помощью линейных датчиков. Наш предварительный опыт показывает, что визуализация внутренних грудных лимфатических узлов не представляет трудностей, за исключением случаев, описанных выше (выраженное ожирение и аномалии реберно-грудинных сочленений). При подозрении на специфическое поражение ультразвуковая навигация позволяет в короткие сроки безопасно выполнить забор материала для цитологического исследования.
