Трехмерная ультразвуковая ангиография с диуретической нагрузкой в диагностике уретеро-вазальных конфликтов

Е.В. Перепадя, В.Е. Гажонова, А.В. Зубарев, И.Н. Ларионов, В.Б. Бошков.
ФГУ УНМЦ Управления делами Президента Российской Федерации.
Москва, Россия.

УЗИ сканер WS80

Идеальный инструмент для пренатальных исследований. Уникальное качество изображения и весь спектр диагностических программ для экспертной оценки здоровья женщины.

Введение

Вследствие появления новых диагностических возможностей современной медицины можно оптимизировать процесс исследования групп состояний, обусловленных отношениями аномально расположенных сосудов с лоханочно-мочеточниковым сегментом, верхней и средней третью мочеточника. Среди таких сосудов наиболее часто (в 30-35% случаев) встречается добавочная почечная артерия [1-3]. При тесном соприкосновении верхних мочевыводящих путей (ВМП) с аномально расположенной артерией, идущей, как правило, по переднему контуру мочеточника, происходит постоянная микротравма стенки мочеточника вследствие его дискинезии и несовпадения уродинамического ритма с пульсацией артерии. При нарушении пассажа мочи создаются оптимальные условия для возникновения хронического неспецифического воспаления с исходом в хроническую почечную недостаточность [4-6]. Своевременное выявление и лечение обструктивных изменений верхних мочевыводящих путей играют важную роль в профилактике осложнений.

Основное клиническое значение имеет выявление добавочных почечных артерий, кровоснабжающих нижний сегмент почки, так как они могут спровоцировать обструкцию мочеточника с развитием уретеро-вазального конфликта (УВК) и привести к гидронефрозу [7, 8]. Стриктуры верхних мочевых путей, обусловленные наличием уретеро-вазального конфликта, составляют значительную долю (20%) среди разнообразных причин нарушений уродинамики верхних мочевыводящих путей [9-11]. При этом наличие уретеро-вазального конфликта может сопровождаться рядом изменений эвакуаторной функции почек, свойственных целому ряду урологических заболеваний, многие из которых требуют хирургического вмешательства. Ошибки в диагностике приводят к запоздалому или нерациональному лечению, а в 7-15% клинических наблюдений - к неоправданным оперативным вмешательствам [12-14].

Ряд авторов отмечают актуальность проблемы запоздалого выявления причин реноваскулярной гипертензии. Стенозирование просвета добавочных почечных сосудов также может быть причиной развития артериальной гипертензии, диагностируемой случайно при профилактических осмотрах [15-18]. По данным Национального центра статистики здравоохранения США у 5-7% больных, страдающих артериальной гипертензией, она имеет реноваскулярное происхождение [19]. Консервативная терапия у большинства больных безуспешна из-за кратковременности гипотензивного эффекта. Гипертензия прогрессирует и нередко приобретает злокачественное течение [20, 21]. Установление причины обструкции верхних мочевыводящих путей, особенно диагностирование уретеро-вазального конфликта, имеет большое значение и для хирургов при выборе тактики оперативного вмешательства [22, 23].

Все перечисленные обстоятельства приводят к необходимости выбора адекватной диагностики уретеро-вазального конфликта с последующим определением соответствующего метода лечения и динамического контроля за проводимым лечением.

"Золотым стандартом" выявления уретеро-вазального конфликта является рентгеновская ангиография. Однако этот метод сопряжен с определенным риском для пациентов, а в ряде случаев противопоказан им вследствие непереносимости йода или наличия сниженной функции почек [24]. Наиболее точным и высокочувствительным методом диагностики стеноза почечных артерий и обнаружения добавочных почечных артерий среди неинвазивных методов считается магнитно-резонансная (МР) ангиография, чувствительность которой, когда для более четкой визуализации сосудов используется и контрастное вещество (гадолиний), составляет 97%, специфичность - 92% [25, 26]. Однако высокая стоимость исследования делает МР-ангиографию затруднительной и малодоступной для широкого использования. Применяется и компьютерно-томографическая (КТ) ангиография (чувствительность - 88%, специфичность - 94%), однако для проведения КТ-ангиографии почечных сосудов также необходимо использование контрастного йодсодержащего вещества [27, 28].

На современном этапе ультразвуковая диагностика в урологии, используя все современные диагностические методики и аппаратуру с высокой разрешающей способностью, является ведущим диагностическим методом. Высокая информативность, неинвазивность, относительная дешевизна, отсутствие лучевой нагрузки и возможность многократного повторения исследования обеспечивают приоритет эхографии среди других методов лучевой диагностики [29-31]. Появившиеся на ультразвуковых аппаратах новые компьютерные программы и новый алгоритм построения виртуальных трехмерных изображений обеспечили возможность получения и анализа объемной информации при построении трехмерных изображений. Трехмерная ультразвуковая ангиография позволяет получать информацию, сопоставимую с данными других лучевых методов, в том числе в выявлении сосудистой патологии почек, что обеспечивает несомненный приоритет данной ультразвуковой методики.

Материал и методы

В основу настоящей работы положены результаты ультразвукового исследования 149 пациентов с патологией почек и верхних мочевыводящих путей. Средний возраст больных составил 40±11 лет. Все пациенты были разделены на 2 группы. В 1-ю группу были включены 80 специально отобранных пациентов с опухолями почек без обструкции верхних мочевыводящих путей по данным стандартных ультразвуковых исследований (УЗИ) и КТ ангиографии с целью разработки нового метода - трехмерной ультразвуковой ангиографии. Этим пациентам для окончательной верификации диагноза выполнялись рентгеновские ангио- и венокаваграфия и трехмерная МР-ангиография в сочетании с МР-урографией.

Основную (2-ю) группу составили 69 пациентов, у которых, по данным обычного УЗИ, обзорной рентгенографии брюшной полости, экскреторной урографии и ретроградной уретеропиелографии, была диагностирована хроническая обструкция верхних мочевыводящих путей. Все пациенты этой группы были проспективно исследованы с применением разработанной методики трехмерной ультразвуковой ангиографии, дополненной диуретической нагрузкой. Полученные данные верифицированы с помощью трехмерной МР-ангиографии с МР-урографией, рентгеновской ангиографии, рентгеновской венокаваграфии и во время операции. УЗИ верхних мочевыводящих путей и магистральных почечных сосудов проводились на аппаратах экспертного класса, оснащенных режимами тканевой гармоники, адаптивного колорайзинга, цветового допплеровского картирования (ЦДК), энергетического картирования (ЭК), импульсной допплерографии (ИД), трехмерными программами.

На начальном этапе визуализация магистральных почечных сосудов осуществлялась с помощью цветового и энергетического допплеровского картирования. Цветовое допплеровское картирование использовалось для определения направления движения тока крови в почечных сосудах. С помощью энергетического картирования получались уголнезависимые изображения сосудистых структур с любым направлением тока крови. Для оптимизации цветового изображения была установлена индивидуальная настройка всех параметров. В режиме импульсноволновой допплерографии подтверждался артериальный или венозный спектры исследуемых сосудов. Отличительными характеристиками допплеровского сигнала в почечных артериях являлись быстрый систолический подъем и длительная высокоскоростная кривая во время диастолы. Далее традиционная методика исследования в режиме двухмерной УЗ-ангиографии с применением цветового допплеровского картирования или энергетического картирования во всех случаях была дополнена новым методом трехмерной ультразвуковой ангиографией - для получения информации о состоянии магистральных почечных сосудов, их взаимоотношении со структурой почки, лоханочно-мочеточниковым сегментом (ЛМС) и мочеточником.

Создание и воспроизведение трехмерного изображения были основаны на следующих этапах:

  1. Оптимизация изображения.
  2. Сбор объемной информации.
  3. Построение трехмерного изображения.
  4. Послойный анализ отдельных секционных изображений.
  5. Обработка объемной информации.
  6. Архивирование волюметрической информации.

Оптимизация изображения. Для качественного сбора информации и точного отображения магистральных почечных сосудов при трехмерной ультразвуковой ангиографии требовались несколько факторов: наличие четких внешних контуров сосуда и гомогенность цветовых внутрипросветных сигналов. Близость расположения петель кишечника зачастую не позволяла избежать артефактов от периодически возникающих перистальтических волн, поэтому для построения трехмерного изображения была необходима тщательная предварительная подготовка больного, включающая соблюдение бесшлаковой диеты и правильный подбор параметров цветового сигнала: скорости кровотока, фильтров, мощности цветового сигнала, насыщенности цвета, выбор оптимального акустического окна.

Для оптимизации цветового изображения использовалась индивидуальная настройка всех параметров (табл. 1), которая включала: мощность сигнала (Gain), частоту повторения импульсов (Pulse Repetition Frequency), фильтр стенки сосуда (Wall Filter), скоростные показатели кровотока (Flow), угол ротации датчика (Scan Angle), скорость ротации датчика (Scan speed).

Таблица 1. Значения установочных параметров кровотока при исследовании магистральных почечных сосудов в режиме трехмерной ультразвуковой ангиографии.
Параметр Обозначения Значения
Мощность Gain 50-75%
Частота повторения импульсов PRF 1500 Гц
Частотный фильтр Wall Filter High
Показатели скорости кровотока Flow High-flow
Угол ротации датчика Scan Angle 45-60°
Скорость ротации датчика Scan speed Low-Medium

Мощность настраивалась на среднем уровне для наилучшей визуализации крупных сосудов и уменьшалась до исчезновения артефактов. Параметры частоты повторения импульсов настраивались на высокие значения. Этот параметр позволял фильтровать и элиминировать частоту движения стенок сосудов кровотока, находившуюся в определенном диапазоне частот. Для оптимальной визуализации аорты, почечных артерий и подавления сигнала от нижней полой и почечной вен применялся режим энергетического картирования с настройкой на получение высокоскоростного кровотока и фильтром высокой или средней частоты. Значение частотного фильтра коррелировало со значением частоты повторения импульсов: с увеличением частотного фильтра значение устанавливаемой частоты повторения импульсов повышалось. Для визуализации крупных сосудов использовались высокоскоростные показатели кровотока.

Сбор объемной информации. Для сбора трехмерной информации использовалась специальная программа аппарата "3D". Все пациенты были исследованы по специальной схеме в положении лежа на спине или левом (правом) боку с задержкой дыхания в фазе глубокого вдоха, а также в положении стоя. Сбор трехмерной информации проводился с применением обычного конвексного абдоминального датчика 3,5 С 40 Н в режиме "свободной руки". Для наилучшей визуализации магистральных почечных сосудов создавалось оптимальное акустическое окно, обеспечивающее минимальное количество артефактов. В зависимости от длины почки угол ротации датчика составлял 45 или 60°. Скорость ротации датчика задавалась параметрами выбранной программы: "Low" - медленная или "Medium" - средняя в зависимости от объема сканируемой поверхности. Во время сканирования датчик плавно поступательно перемещался исследователем по заданной траектории при механическом способе получения трехмерной информации либо находился в стационарном положении при автоматическом сборе. Длительность сбора трехмерной информации варьировала от 9 до 18 с (в среднем 13 с). Все данные об объеме сохранялись на жестком диске ультразвукового аппарата.

Построение трехмерного изображения. Все полученные данные об объеме сохранялись в компьютерной памяти ультразвукового аппарата с последующим отбором изображений для мультипланарной волюметрической реконструкции. После сбора и сохранения в памяти информации об объеме на экране монитора аппарата автоматически появлялось изображение в трех взаимно перпендикулярных плоскостях благодаря мультипланарной реконструкции (Multiplanar Reconstruction, или MPR). Затем проводилась оптимизация полученного изображения с помощью программы "High definition".

Послойный анализ отдельных секционных изображений. Далее путем ротации полученное изображение послойно изучалось. Одновременная визуализация всех трех плоскостей позволяла получать точное представление об объемном предмете и проводить качественную оценку васкуляризации.

Обработка объемной информации. С целью достижения максимального качества изображения использовались различные режимы обработки информации. Для построения волюметрического изображения почечных артерий применялся режим максимальной интенсивности сигнала (Maximum Intensity Projection, или MIP), для отображения расширенных собирательных полостей почки, лоханочно-мочеточникового сегмента и мочеточника - режим минимальной интенсивности сигнала (Minimum Intensity Projection, или MIN). Комбинация двух режимов обеспечивало оптимальную визуализацию расположения и хода сосудов относительно собирательных полостей почки, лоханочно-мочеточникового сегмента и мочеточника.

Архивирование волюметрической информации. Все данные об объеме сохранялись на жестком и магнитно-оптическом дисках ультразвукового аппарата. Видеоклипы вращающихся виртуальных изображений записывались на видеокассету для последующего анализа, проводившегося с клиницистами.

В ходе проведенной нами разработки новой ультразвуковой методики осуществлялась качественная оценка полученных трехмерных изображений. Для этой цели мы проанализировали качество визуализации трехмерных изображений магистральных почечных сосудов и информативность шести стандартных позиций из трех стандартных доступов, применяемых для визуализации магистральных почечных сосудов. Для визуализации магистральных почечных сосудов использовали три стандартных доступа - передний, боковой и задний. При этом применяли следующие шесть стандартных позиций:

  1. Передний доступ, поперечное сечение.
  2. Боковой правый доступ, поперечное сечение.
  3. Боковой левый доступ, поперечное сечение.
  4. Задний правый доступ, поперечное сечение.
  5. Задний левый доступ, поперечное сечение.
  6. Боковой правый доступ, продольное сечение.

Возможность расширить диагностический потенциал новой методики была использована при помощи дополнительной ультразвуковой методики с диуретической нагрузкой. Сочетание технологии трехмерной ультразвуковой ангиографии и нагрузочного диуретического теста (пациентам внутривенно вводился лазикс в дозе 0,3 мг на 1 кг массы тела) благодаря различиям в интенсивности сигнала теоретически обеспечивало качественную оценку взаимоотношений магистральных сосудов почек с собирательными полостями, лоханочно-мочеточникового сегмента и мочеточниками (в условиях их визуализации). На уровне оптимальной визуализации максимально расширенного мочеточника для оптимизации изображения магистральных почечных сосудов и их взаимоотношений с верхними мочевыводящими путями проводилось построение трехмерных ультразвуковых изображений, описанное выше. Исследование, записанное на видеокассету и сохраненное на диске аппарата, подвергалось анализу с оценкой полученных данных.

Результаты исследования

Проведенная качественная оценка трехмерных изображений при визуализации магистральных почечных сосудов из шести стандартных позиций позволила установить, что наиболее высокий процент в достижении диагностической информативности при определении количества и уровня отхождения магистральных почечных сосудов обеспечивает сканирование путем применения правого бокового доступа в продольном сечении. Наиболее информативным в определении характера изменений магистральных почечных сосудов справа и направления их хода и наиболее оптимальным был признан боковой правый доступ в поперечном сечении. Наилучшим доступом в уточнении характера изменений и направления хода почечных сосудов слева признан передний доступ из поперечного сечения.

Всего добавочные почечные артерии были выявлены у 21 (30%) пациента в количестве 35. У женщин частота обнаружения добавочных почечных артерий в нашем исследовании оказалась выше (17%), чем у мужчин (13%). Справа добавочные почечные артерии встречались чаще - в 23 (33%) случаях, чем слева - в 12 (17%) (рис.1).

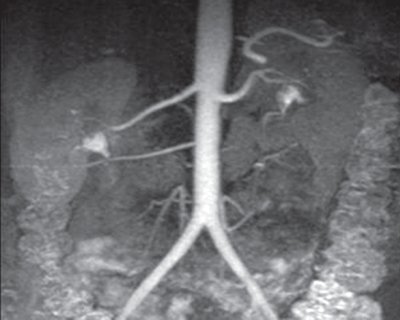

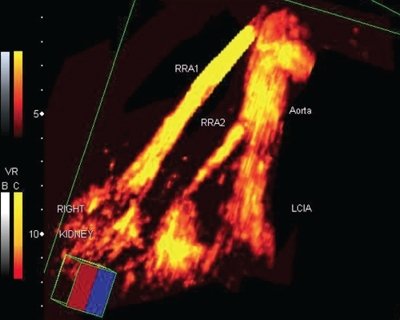

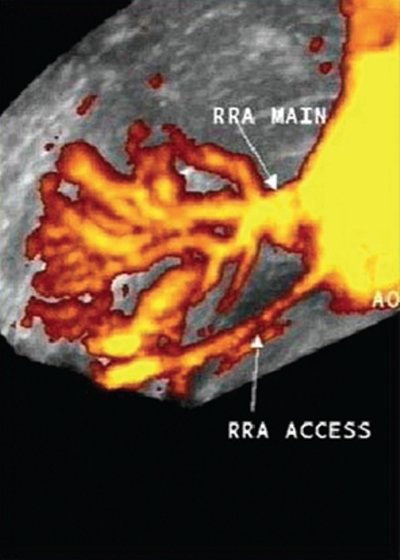

Рис. 1. Добавочная почечная артерия справа, питающая нижний сегмент почки без развития уретеро-вазального конфликта.
Добавочная почечная артерия справа - трехмерная ультразвуковая ангиография с диуретической нагрузкой в режиме MIP

а) Трехмерная ультразвуковая ангиография с диуретической нагрузкой в режиме MIP.

Добавочная почечная артерия справа - трехмерная ультразвуковая ангиография с диуретической нагрузкой (комбинация режимов MIP и MIN)

б) Трехмерная ультразвуковая ангиография с диуретической нагрузкой (комбинация режимов MIP и MIN).

Добавочная почечная артерия справа - магнитно-резонансная ангиография

в) Магнитно-резонансная ангиография.

Одна добавочная почечная артерия была обнаружена в 17 (24%) случаях (рис. 2).

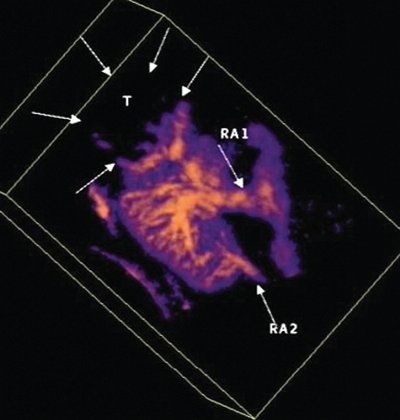

Рис. 2. Добавочная нижнеполярная почечная артерия у пациента с опухолью правой почки.
Добавочная нижнеполярная почечная артерия у пациента с опухолью правой почки - трехмерная ультразвуковая ангиография с диуретической нагрузкой

а) Трехмерная ультразвуковая ангиография с диуретической нагрузкой.

Добавочная нижнеполярная почечная артерия у пациента с опухолью правой почки - рентгеновская ангиография

б) Рентгеновская ангиография.

Две добавочные почечные артерии выявлены с помощью трехмерной ультразвуковой ангиографии с диуретической нагрузкой в 3 (4%) случаях (рис. 3).

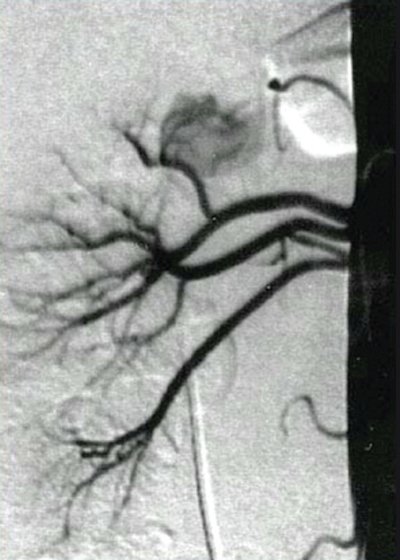

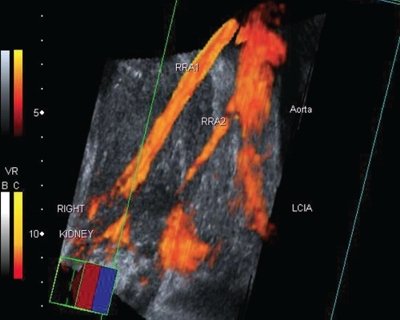

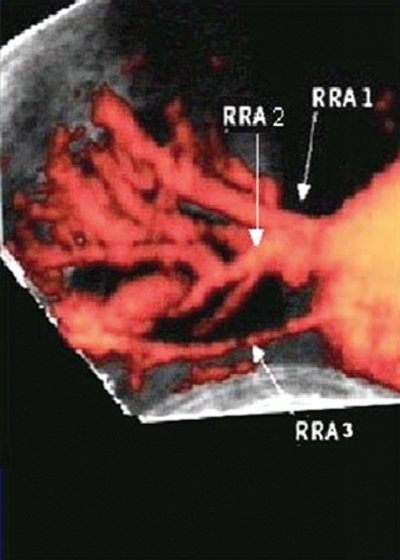

Рис. 3. Две добавочные почечные артерии правой почки.
Две добавочные почечные артерии правой почки - рентгеновская ангиография

а) Рентгеновская ангиография.

Две добавочные почечные артерии правой почки - трехмерная ультразвуковая ангиография с диуретической нагрузкой (б)

б) Трехмерная ультразвуковая ангиография с диуретической нагрузкой.

Две добавочные почечные артерии правой почки - трехмерная ультразвуковая ангиография с диуретической нагрузкой (в)

в) Трехмерная ультразвуковая ангиография с диуретической нагрузкой.

Три добавочные почечные артерии были обнаружены в 1 случае, множественные - в 2 (2%). Добавочные почечные артерии чаще кровоснабжали нижний сегмент почки, чем верхний: нижний - в 24 (34%) случаях, верхний - в 11 (15%). Двойные магистральные почечные артерии диагностированы у 3 (4%) пациентов (рис. 4).

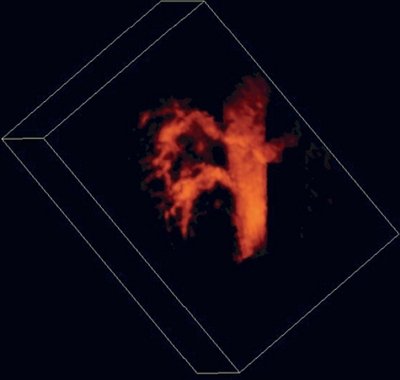

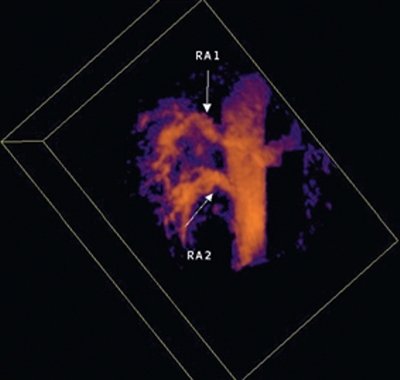

Рис. 4. Двойные почечные артерии справа без развития уретеро-вазального конфликта.
Двойные почечные артерии справа без развития уретеро-вазального конфликта - трехмерная ультразвуковая ангиография с диуретической нагрузкой (а)

а) Трехмерная ультразвуковая ангиография с диуретической нагрузкой.

Двойные почечные артерии справа без развития уретеро-вазального конфликта - трехмерная ультразвуковая ангиография с диуретической нагрузкой (б)

б) Трехмерная ультразвуковая ангиография с диуретической нагрузкой.

При этом правосторонняя локализация двойной артерии установлена у 2 (2%) пациентов, левосторонняя - у 1 (1%) (рис. 5).

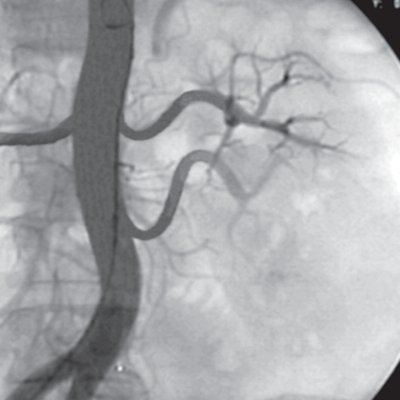

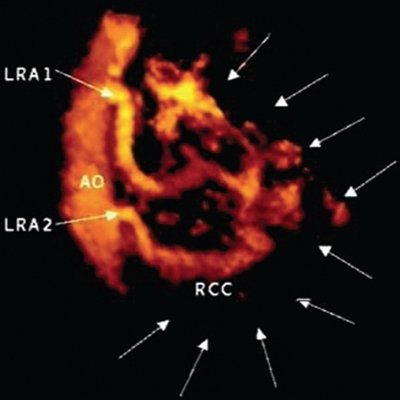

Рис. 5. Левосторонняя двойная почечная артерия.
Левосторонняя двойная почечная артерия - трехмерная ультразвуковая ангиография с диуретической нагрузкой

а) Трехмерная ультразвуковая ангиография с диуретической нагрузкой.

Левосторонняя двойная почечная артерия - рентгеновская ангиография

б) Рентгеновская ангиография.

Раннее деление магистральных почечных артерий зафиксировано у 12 (17%) пациентов. Стеноз основного ствола почечной артерии выявлен в 1 (1%) случае. Ультразвуковые данные были полностью сопоставимы с полученными методами верификации.

У 12 (17,3%) пациентов с помощью трехмерной ультразвуковой ангиографии с диуретической нагрузкой был обнаружен перегиб мочеточника в зоне лоханочно-мочеточникового сегмента, обусловленный нефроптозом различной степени, играющий важную роль в причинном механизме развития обструкции лоханочно-мочеточникового сегмента.

Уретеро-вазальный конфликт был диагностирован у 17 (24,6%) пациентов. В 7 (10,1%) случаях причиной обструкции верхних мочевыводящих путей с развитием уретеро-вазального конфликта послужило наличие добавочной почечной артерии, питающей кровью нижний сегмент почки (рис. 6).

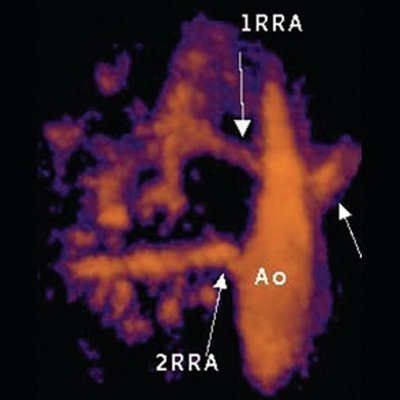

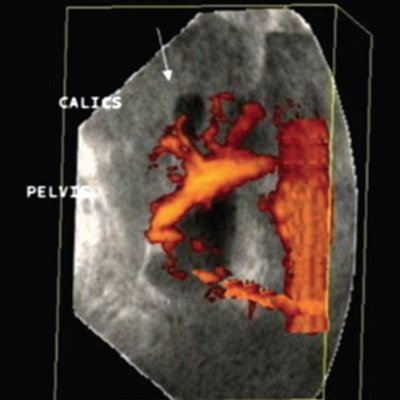

Рис. 6. Уретеро-вазальный конфликт, обусловленный наличием нижнеполярной добавочной почечной артерии.
Уретеро-вазальный конфликт, обусловленный наличием нижнеполярной добавочной почечной артерии - трехмерная ультразвуковая ангиография с диуретической нагрузкой в режиме MIP

а) Трехмерная ультразвуковая ангиография с диуретической нагрузкой в режиме MIP.

Уретеро-вазальный конфликт, обусловленный наличием нижнеполярной добавочной почечной артерии - трехмерная ультразвуковая ангиография с диуретической нагрузкой (комбинация режимов MIP и MIN)

б) Трехмерная ультразвуковая ангиография с диуретической нагрузкой (комбинация режимов MIP и MIN).

Уретеро-вазальный конфликт, обусловленный наличием нижнеполярной добавочной почечной артерии - экскреторная урография

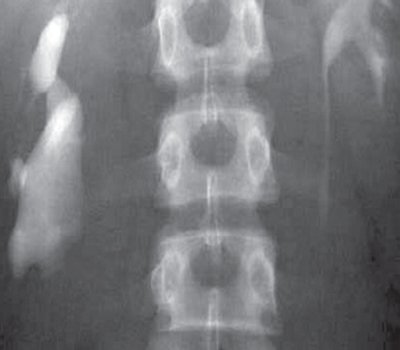

в) Экскреторная урография.

Уретеро-вазальный конфликт, обусловленный наличием нижнеполярной добавочной почечной артерии - магнитно-резонансная ангиография

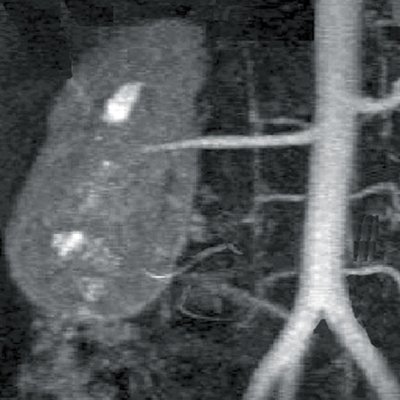

г) Магнитно-резонансная ангиография.

Ложноположительные заключения о наличии добавочных почечных артерий при трехмерной ультразвуковой ангиографии с диуретической нагрузкой были сделаны в 3 случаях, двойной почечной артерии - в 1, раннего деления основной сосудистой ножки - в 2, стеноза почечной артерии - в 2 случаях. Причинами этого были получение неудовлетворительного изображения магистральных почечных сосудов из-за конституциональных особенностей пациента, выраженного метеоризма, неадекватного контакта с пациентом, артефактов и неправильной интерпретации полученных трехмерных данных при мультипланарной реконструкции. Диагностическая информативность новой ультразвуковой методики трехмерной ультразвуковой ангиографии с диуретической нагрузкой в сопоставлении с трехмерной ультразвуковой ангиографией в оценке магистральных почечных артерий приведена в табл. 2.

Таблица 2. Диагностическая информативность трехмерной ультразвуковой ангиографии с диуретической нагрузкой в сопоставлении с трехмерной ультразвуковой ангиографией в оценке магистральных почечных артерий.
Показатель Трехмерная ультразвуковая ангиография Трехмерная ультразвуковая ангиография с диуретической нагрузкой
Положительная предсказательная ценность, % 88 90
Отрицательная предсказательная ценность, % 90 94
Чувствительность, % 87 92
Специфичность, % 85 89
Точность, % 89 93

Наличие двойной почечной артерии стало причиной развития уретеро-вазального конфликта у 2 (2,8%) пациентов (рис. 7).

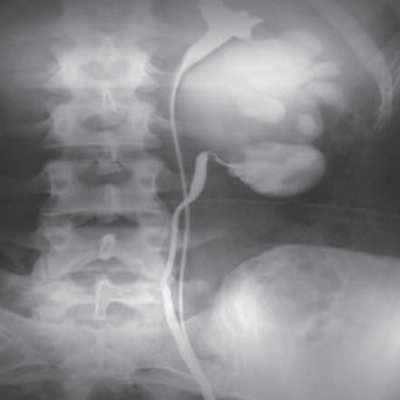

Рис. 7. Уретеро-вазальный конфликт, обусловленный наличием двойной почечной артерии. Нижняя почечная артерия расположена кпереди от лоханочно-мочеточникового сегмента.
Уретеро-вазальный конфликт, обусловленный наличием двойной почечной артерии - трехмерная ультразвуковая ангиография с диуретической нагрузкой

а) Трехмерная ультразвуковая ангиография с диуретической нагрузкой.

Уретеро-вазальный конфликт, обусловленный наличием двойной почечной артерии - экскреторная урография

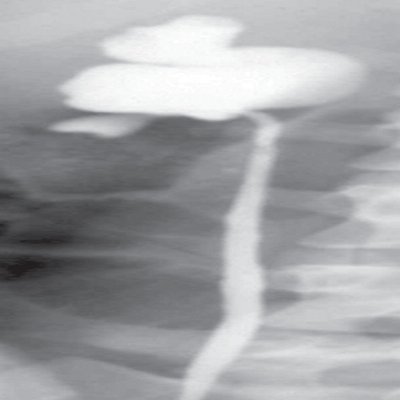

б) Экскреторная урография.

Уретеро-вазальный конфликт, обусловленный наличием двойной почечной артерии - МР-ангиография с МР-урографией

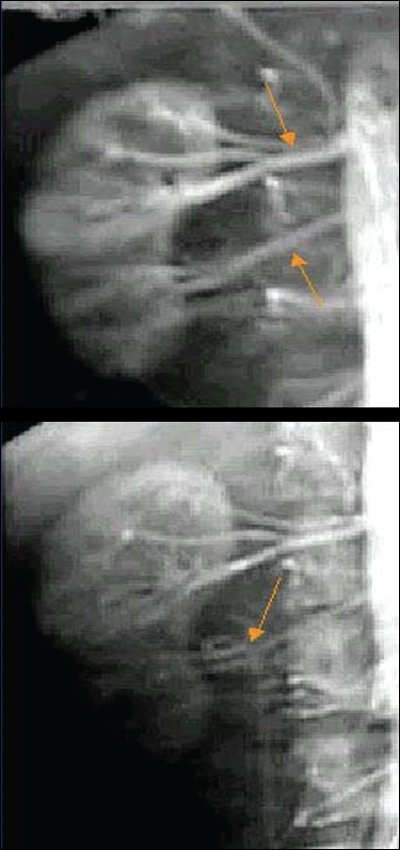

в) МР-ангиография с МР-урографией.

Уретеро-вазальный конфликт, обусловленный наличием двойной почечной артерии - пластика лоханочно-мочеточникового сегмента с наложением антевазального анастомоза

г) Операция: пластика лоханочно-мочеточникового сегмента с наложением антевазального анастомоза.

Раннее деление основного ствола почечной артерии послужило причиной уретеро-вазального конфликта у 4 (5,7%) пациентов. Уретеро-вазальный конфликт с основной сосудистой ножкой при нефроптозе диагностирован у 3 (4,3%) больных. У 1 (1,4%) пациентки с помощью трехмерной ультразвуковой ангиографии с диуретической нагрузкой был установлен симптом "левой яичниковой вены", при котором расширенный сосуд пересекал мочеточник в средней трети и вызывал его сужение, что было подтверждено при комплексном исследовании.

Врожденная стриктура мочеточника и лоханочно-мочеточниковый сегмент послужили причиной гидронефротической трансформации почек у 22 (31,8%) пациентов, из них у 19 выявлено внепочечное расположение лоханки (рис. 8).

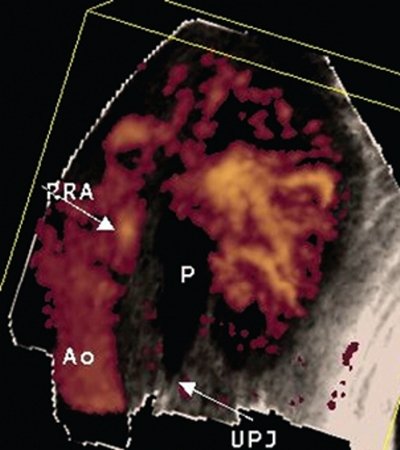

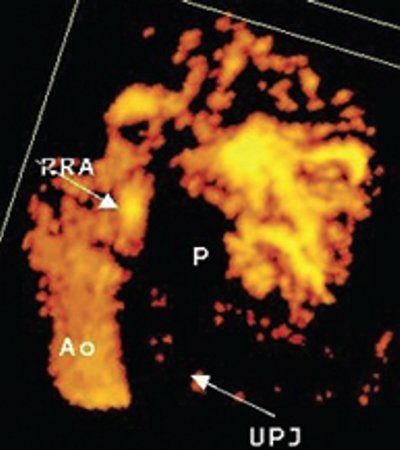

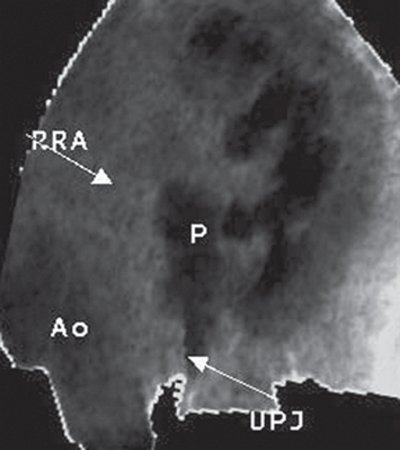

Рис. 8. Стриктура лоханочно-мочеточникового сегмента левой почки без развития уретеро-вазального конфликта.
Стриктура лоханочно-мочеточникового сегмента левой почки без развития уретеро-вазального конфликта - УЗИ (В-режим)

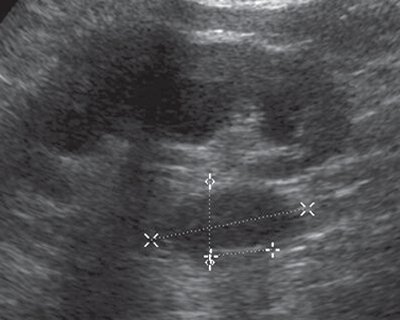

а) УЗИ (В-режим). Внепочечное расположение лоханки.

Стриктура лоханочно-мочеточникового сегмента левой почки без развития уретеро-вазального конфликта - экскреторная урография

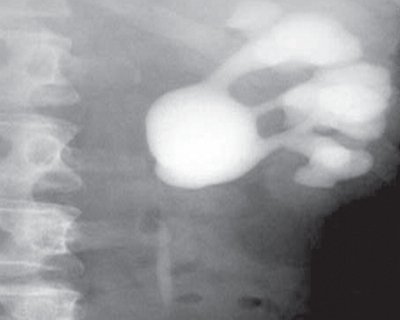

б) Экскреторная урография.

Стриктура лоханочно-мочеточникового сегмента левой почки без развития уретеро-вазального конфликта - трехмерная ультразвуковая ангиография с диуретической нагрузкой в режиме MIN

в) Трехмерная ультразвуковая ангиография с диуретической нагрузкой в режиме MIN.

Стриктура лоханочно-мочеточникового сегмента левой почки без развития уретеро-вазального конфликта - трехмерная ультразвуковая ангиография с диуретической нагрузкой в режиме MIP

г) Трехмерная ультразвуковая ангиография с диуретической нагрузкой в режиме MIP.

Стриктура лоханочно-мочеточникового сегмента левой почки без развития уретеро-вазального конфликта - трехмерная ультразвуковая ангиография с диуретической нагрузкой (комбинация режимов MIN и MIP)

д) Трехмерная ультразвуковая ангиография с диуретической нагрузкой (комбинация режимов MIN и MIP).

В 5 случаях мы затруднились в установлении причины обструкции верхних мочевыводящих путей в связи с недостаточно качественной визуализацией интересующей нас зоны. В 5 случаях сужение лоханочно-мочеточникового сегмента было связано с высоким отхождением мочеточника, в 3 - обусловлено наличием послеоперационного сужения в зоне лоханочно-мочеточникового сегмента. В 3 случаях уретеро-вазального конфликта, диагностированный с помощью трехмерной ультразвуковой ангиографии с диуретической нагрузкой, не был верифицирован (в 1 случае выявлено высокое отхождение мочеточника, в 2 других случаях - внутрисинусные кисты). В 2 случаях мочекаменная болезнь спровоцировала обструктивные изменения верхних мочевыводящих путей.

Трехмерные изображения чашечнолоханочной системы почки, полученные в условиях усиленного диуреза в режиме MIN, были сопоставимы с изображениями, полученными при МР-урографии и экскреторной урографии. В ряде случаев при УЗИ за счет лучшей контрастной проработки и разрешающей способности имелась возможность более точно визуализировать зону сужения и состояние периуретеральных тканей. Кроме того, благодаря новой методике мы имели возможность не только диагностировать наличие места обструкции, но и определить ее протяженность. Так, у 1 пациента трехмерная ультразвуковая ангиография с диуретической нагрузкой позволила неинвазивно и достаточно быстро установить не только причину гидронефроза почки вследствие наличия опухоли верхней трети мочеточника, но и четко определить протяженность опухоли, степень ее инвазии в окружающие ткани.

Технология трехмерной ультразвуковой ангиографии с мультипланарной реконструкцией в сочетании с диуретической нагрузкой помогла точнее установить уровень обструкции верхних мочевыводящих путей, а последующая обработка изображений в режимах MIN и MIP обеспечивала одновременную визуализацию собирательных полостей почки, мочеточника и сосудов почки (рис. 9).

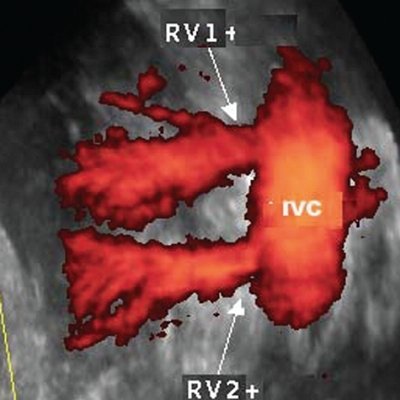

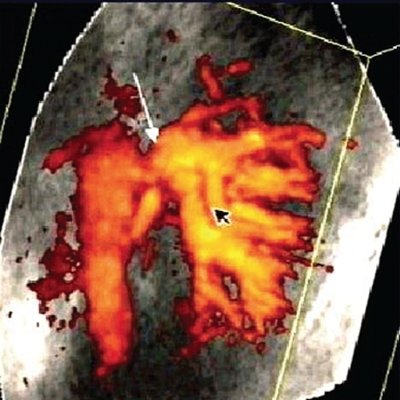

Рис. 9. Взаимоотношение магистральных почечных сосудов почек с собирательными полостями, лоханочно-мочеточниковым сегментом и мочеточником.
Взаимоотношение магистральных почечных сосудов почек с собирательными полостями, лоханочно-мочеточниковым сегментом и мочеточником - трехмерная ультразвуковая ангиография без диуретической нагрузки

а) Трехмерная ультразвуковая ангиография без диуретической нагрузки.

Взаимоотношение магистральных почечных сосудов почек с собирательными полостями, лоханочно-мочеточниковым сегментом и мочеточником - с диуретической нагрузкой

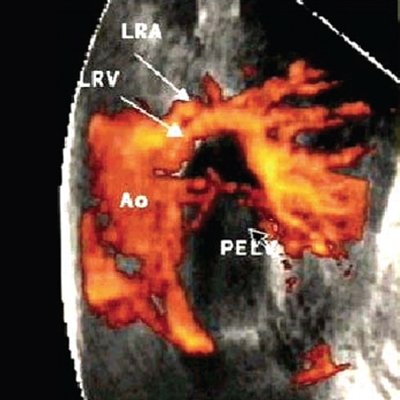

б) Трехмерная ультразвуковая ангиография с диуретической нагрузкой (визуализируются лоханка и мочеточник).

В 1 случае, по данным экскреторной урографии, имелись классические признаки уретеро-вазального конфликта: расширение лоханки и полосовидный дефект в зоне лоханочно-мочеточникового сегмента. При трехмерной ультразвуковой ангиографии были выявлены две почечные артерии, проходившие в зоне лоханочно-мочеточникового сегмента (одна - с ранним делением основной почечной артерии, другая - добавочная почечная артерия, кровоснабжающая нижний сегмент почки). Однако при трехмерной реконструкции было сложно определить, какая артерия обусловливает развитие уретеро-вазального конфликта. В данном случае имела преимущества магнитно-резонансная ангиография (рис. 10).

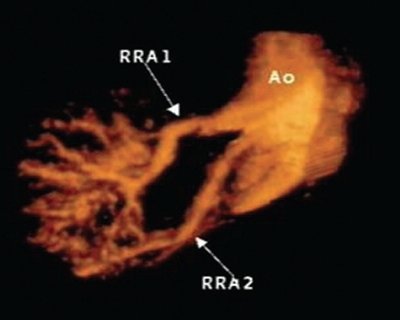

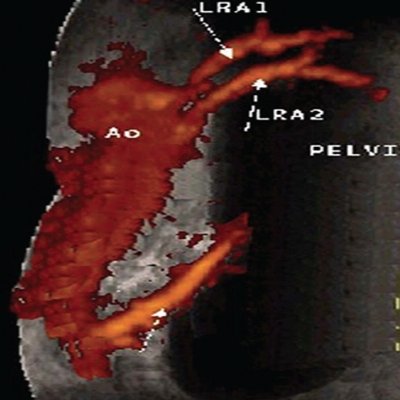

Рис. 10. Уретеро-вазальный конфликт вследствие раннего деления основного ствола почечной артерии правой почки; добавочная почечная артерия, питающая нижний сегмент правой почки.
Уретеро-вазальный конфликт вследствие раннего деления основного ствола почечной артерии правой почки - экскреторная урография

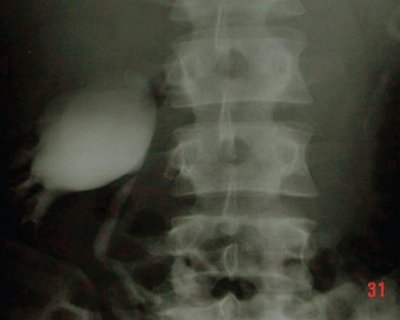

а) Экскреторная урография.

Уретеро-вазальный конфликт вследствие раннего деления основного ствола почечной артерии правой почки - трехмерная ультразвуковая ангиография с диуретической нагрузкой (комбинация режимов MIP и MIN)

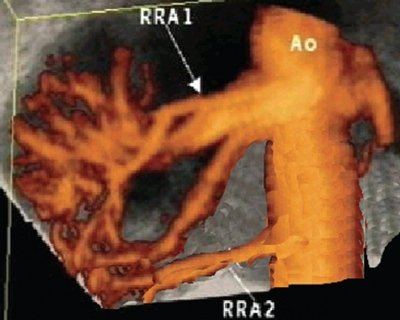

б) Трехмерная ультразвуковая ангиография с диуретической нагрузкой (комбинация режимов MIP и MIN).

Уретеро-вазальный конфликт вследствие раннего деления основного ствола почечной артерии правой почки - трехмерная ультразвуковая ангиография с диуретической нагрузкой (режим MIP)

в) Трехмерная ультразвуковая ангиография с диуретической нагрузкой (режим MIP).

Уретеро-вазальный конфликт вследствие раннего деления основного ствола почечной артерии правой почки - магнитно-резонансная ангиография

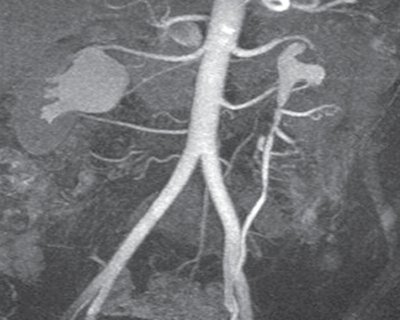

г) Магнитно-резонансная ангиография.

Трехмерные изображения чашечнолоханочной системы почки, полученные в условиях усиленного диуреза в режиме MIN интенсивности сигнала, были сопоставимы с изображениями при МР-урографии и экскреторной урографии. При УЗИ за счет лучшей контрастной проработки и разрешающей способности имелась возможность более точно визуализировать зону сужения и периуретеральные ткани.

В качестве иллюстрации приводим одно из наших наблюдений (рис. 11). При проведении ретроградной уретрографии у пациентки 19 лет было выявлено полное удвоение мочеточника и чашечно- лоханочной системы левой почки в сочетании с гидронефротической трансформацией нижней половины удвоенной левой почки (см. рис.11, а). При трехмерной ультразвуковой ангиографии диагностирован уретеро-вазальный конфликт, вызванный наличием добавочной почечной артерии, отходившей от общей подвздошной артерии и следовавшей позади мочеточника (см. рис.11, б). Результаты были подтверждены данными магнитно-резонансной ангиографии и во время операции (см. рис.11, в, г).

Рис. 11. Уретеро-вазальный конфликт, вызванный добавочной почечной артерией, отходившей от общей подвздошной артерии.
Уретеро-вазальный конфликт, вызванный добавочной почечной артерией, отходившей от общей подвздошной артерии - ретроградная уретерография

а) Ретроградная уретерография.

Уретеро-вазальный конфликт, вызванный добавочной почечной артерией, отходившей от общей подвздошной артерии - магнитно-резонансная ангиография

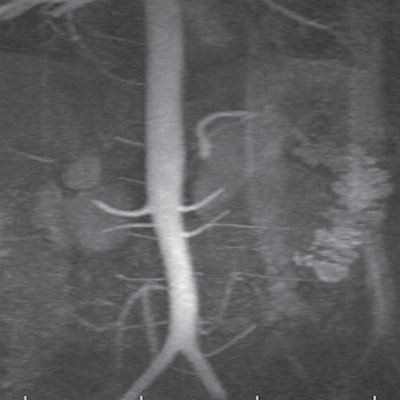

б) Магнитно-резонансная ангиография.

Уретеро-вазальный конфликт, вызванный добавочной почечной артерией, отходившей от общей подвздошной артерии - трехмерная ультразвуковая ангиография с диуретической нагрузкой

в) Трехмерная ультразвуковая ангиография с диуретической нагрузкой.

Уретеро-вазальный конфликт, вызванный добавочной почечной артерией, отходившей от общей подвздошной артерии - пластика лоханочно-мочеточникового сегмента с наложением антевазального анастомоза (г)

г) Операция: пластика лоханочно-мочеточникового сегмента с наложением антевазального анастомоза.

Уретеро-вазальный конфликт, вызванный добавочной почечной артерией, отходившей от общей подвздошной артерии - пластика лоханочно-мочеточникового сегмента с наложением антевазального анастомоза (д)

д) Операция: пластика лоханочно-мочеточникового сегмента с наложением антевазального анастомоза.

Сопоставление результатов диагностики причин обструкции верхних мочевыводящих путей дает основание утверждать, что наибольшую информативность методика трехмерной ультразвуковой ангиографии с диуретической нагрузкой показала при выявлении стриктур верхних мочевыводящих путей, обусловленных сосудистыми аномалиями. У 43 (62,3%) пациентов с помощью трехмерной ультразвуковой ангиографии с диуретической нагрузкой были уточнены ход и взаимоотношение сосудов с суженным участком. Применение трехмерной ультразвуковой ангиографии с диуретической нагрузкой позволило повысить точность трехмерной ультразвуковой методики в выявлении уретеро-вазального конфликта до 97%. Данные об информативности методик трехмерной ультразвуковой ангиографии и трехмерной ультразвуковой ангиографии с диуретической нагрузкой в диагностике причин обструкции верхних мочевыводящих путей представлены в табл. 3.

Таблица 3. Сравнительная информативность методик трехмерной ультразвуковой ангиографии и трехмерной ультразвуковой ангиографии с диуретической нагрузкой в диагностике уретеро-вазального конфликта.
Методика ППТ, % ПОТ, % Чувствительность, % Специфичность, % Точность, %
Трехмерная ультразвуковая ангиография 87 88 89 87 90
Трехмерная ультразвуковая ангиография с диуретической нагрузкой 96 94 98 96 97

Выводы

Сопоставление диагностических возможностей трехмерной ультразвуковой ангиографии без диуретической нагрузки и с диуретической нагрузкой выявило значительное превосходство диагностической эффективности трехмерной ультразвуковой ангиографии с диуретической нагрузкой.

Методика трехмерной ультразвуковой ангиографии с диуретической нагрузкой показала высокую эффективность в выявлении уретеро-вазального конфликта и оценке магистральных сосудов почек. Благодаря информативности, неинвазивности, отсутствию лучевой нагрузки, возможности многократного повторения ультразвуковой метод получил широкое распространение с целью диагностики причин обструкции верхних мочевыводящих путей. Трехмерную ультразвуковую ангиографию с диуретической нагрузкой можно применять при сниженной функциональной способности почек, при непереносимости рентгеноконтрастных веществ (РКВ), у беременных и детей.

Трехмерная ангиография обеспечивает получение информации, сопоставимой с данными других лучевых методов в выявлении и оценке сосудистой патологии почек. Использование мультипланарной реконструкции при трехмерной ультразвуковой ангиографии не только помогает объективно оценить состояние почечных сосудов, но и дает представление о взаимоотношении сосудов с окружающими структурами, что оказывает неоценимую помощь хирургам при планировании операций. Получаемая информация необходима при выборе тактики лечения, в частности у больных с двусторонним патологическим процессом при оценке первоначальной стороны операции, а также при оценке результатов лечения. Ценность данного метода заключается также в возможности многократного его использования с целью не только диагностики, но и проведения контроля в процессе лечения.

Кроме того, новая методика позволяет диагностировать место стриктуры верхних мочевыводящих путей и определить ее протяженность, что в ряде случаев позволит отказаться от ретроградной уретеропиелографии.

Таким образом, трехмерная ультразвуковая ангиография с диуретической нагрузкой является многообещающей и перспективной в связи с высокой информативностью в установлении причин нарушений уродинамики верхних мочевыводящих путей и эффективной в диагностике уретеро-вазального конфликта. Данная методика должна занять ведущее место в диагностическом алгоритме при исследовании пациентов с подозрением на суправезикальную обструкцию, ее следует рассматривать как скрининговую для отбора пациентов на МР-ангиографию, рентгеновскую ангиографию почек, а в случае невозможности их проведения и как метод выбора.

Литература

  1. Зубарев А.В., Гажонова В.Е. Диагностический ультразвук. Уронефрология // М. 2002. С. 72-84.
  2. Goscicka D., Szpinda M., Kochan J.Accessory renal arteries in human fetuses // Anat. Anz. 1996. V. 178. P. 559-563.
  3. Singh G., Neg Y.K., Bay B.H. Bilateral accessory renal arteries associated with some anomalies of the ovarian arteries: a case study // Clin. Anat. 1998. V. 11. N6. P. 417-420.
  4. Лопаткин Н.А. Руководство по урологии. М. 1998. Т. 3. 672 с.
  5. Салов П.П., Захарова Н.С. Гидронефротическая трансформация: клиника и диагностика, консервативное лечение и реабилитация. Новосибирск. 1995. С. 78-80.
  6. Юдин Я.Б., Ткаченко А.П. Клиника, диагностика и лечение пиелоэктазии у детей. Кемерово 1988. С. 9-21.
  7. Айвазян А.В., Войно-Ясенецкий А.М. Пороки развития почек и мочеточников. М. 1988. С. 29-45.
  8. Остропольская Е.А. О гидронефрозе у детей, вызванном добавочными нижнеполярными сосудами. Науч. труды ин-та (Ленингр. инст. усовершенствования врачей) 1969. Вып. 70. С. 115-118.
  9. Зубарев А.В., Гажонова В.Е., Панюшкин С.М., Перепадя Е.В. и др. Трехмерная виртуальная эхоангиография в выявлении добавочных почечных артерий // Медицинская визуализация. 2001. N2. С. 78-83.
  10. Зубарев А.В., Гажонова В.Е., Панюшкин С.М., Перепадя Е.В. и др. Трехмерная виртуальная эхоангиография почек // Эхография. 2001. Т. 2. N2. С. 124-129.
  11. Зубарев А.В., Гажонова В.Е., Перепадя Е.В. и др. Трехмерная ультразвуковая ангиография в диагностике стриктур верхних мочевых путей, обусловленных вазоуретеральным конфликтом // Медицинская визуализация. 2002. N4. С. 27-33.
  12. Ларионов И.Н. Гидронефроз у детей. Диагностика и лечение. Дисс. канд. мед. наук, М. 1998. 152 с.
  13. Ческис А.Л., Виноградова В.И., Леонова Л.В., Тульцев А.И. Хирургическая коррекция гидронефроза у детей (отдаленные результаты) // Урология и нефрология. 1996. N6. С. 3-7.
  14. Jensen G. Renovascular hypertension. New diagnostic and therapeutic procedures // Scand. J. Urol. Nephrol. 1995. Suppl. 1, 70: 1-78.
  15. Даренков С.П., Макарова Т.И., Осмоловский Е.О. и др. Диагностика вазоренальной артериальной гипертензии // Урология и нефрология. 1994. N2. С. 38-42.
  16. Blaufox M.D., Middleton M.I., Bongiovanni J., Davis B.R. Cost efficacy of the diagnosis and therapy of renovascular hypertension // J. Nucl. Med., 1996, 37 (1): 171-177.
  17. Korst M.B., Joosten F.B., Postma C.T. et al. Accuracy of normal-dose Contrast-enhanced MR angiography in assessing renal artery stenosis and accessory renal artery stenosis and accessory renal arteries // Am. J. Roentgenol 2000. V. 174. P. 629-634.
  18. Textor S.C. Renovascular hypertension // Curr. Opin. Nephrol. Hypertens., 1993, 2 (5): 775-783.
  19. Захаров В.Н. Ранняя диагностика и первичная профилактика гипертонической болезни // Кремлевская медицина. Клинический вестник. 1999. N3. С. 52-56.
  20. Postma C.T., van Aalen J., de Boo T et al. Doppler US scanning in the detection of renal artery stenosis in hypertensive patients // Br. J. Radiol. 1992, 65: 857-860.
  21. Zoller W.G., Hermans H., Bogner J.R. et al. Duplex sonography in the diagnosis of renovascular hypertension // Klin Wochenschr, 1990, 68: 830-834.
  22. Баблоян А.С. Хирургическое лечение сдавления прилоханочного отдела мочеточника нижнеполярными сосудами почек у детей // Вестн. хирургии им. Грекова. 1986. Т. 136. N2. С. 82-85.
  23. Hickinbotham P.F. The Hellstrom Operation fo Hydronephrosis // Brit. J. Urol 1983. 55 (2). P. 146-149.
  24. Debatin J.F., Spritzer C.E., Grist T.M. et al. Imaging of the renal arteries: value of MR Angiography // Am. J. Roentgenol. 1991. V. 157. P. 981-990.
  25. Bakker J., Beek F.J., Beutler J.J. et al. Renal artery stenosis and accessory renal arteries: accuracy of detection and visualization with gadolinium-enhanced breath-hold MR angiography // Radiology. 1998. V. 207. P. 497-504.
  26. Cobelli F., Venturini M., Vanzulli A. et al. Renal arterial stenosis: prospective comparison of color Doppler ultrasound and breath-hold, three-dimensional, dynamic, gadolinium-enhanced MR angiography // Radiology. 2000. V. 214. P. 373-380.
  27. Beregi J., Elkohen M., Deklunder G. et al. Helical CT angiography compared with arteriography in the detection of renal artery stenosis // AJR. 1996. V. 167. P. 495-501.
  28. Neri E., Caramella D., Bisogni C. et al. Detection of accessory renal arteries with virtual Vascular endoscopy of the aorta // Cardiovasc. Intervent. Radiology. 1999. V. 22. P. 1-6.
  29. Зубарев А.В. Трехмерная и эхоконтрастная ангиография // Кремлевская медицина. Клинический вестник. 1997. N4. С. 3-8.
  30. Зубарев А.В. Трехмерная и эхоконтрастная ангиография // Медицинская визуализация. 1997. N2. С. 12-17.
  31. Shields L.E., Lowery C., Deforge C. et al. 3-Scape real time 3D imaging for ultrasound // Electromedica. 1998. V. 66. N2. P. 84-88.

УЗИ сканер WS80

Идеальный инструмент для пренатальных исследований. Уникальное качество изображения и весь спектр диагностических программ для экспертной оценки здоровья женщины.

следующая статья »
