Аномалия Эбштейна (эхографические, клинические и патоморфологические сопоставления)

Делягин Василий Михайлович
В.М. Делягин.
НМИЦ детской гематологии, онкологии и иммунологии им. Дмитрия Рогачева МЗ РФ, Москва.

УЗИ аппарат HS40

Лидер продаж в высоком классе. Монитор 21,5" высокой четкости, расширенный кардио пакет (Strain+, Stress Echo), экспертные возможности для 3D УЗИ в акушерско-гинекологической практике (STIC, Crystal Vue, 5D Follicle), датчики высокой плотности.

Введение

Необычный порок сердца впервые был описан германским ученым Вильгельмом Эбштейном в 1866 г. у 19-летнего юноши с цианозом, одышкой, расширением югулярных вен. В 1927 г. назван как болезнь (аномалия) Эбштейна [1]. Аномалия Эбштейна – редкий врожденный порок сердца, характеризующийся смещением атриовентрикулярного кольца трехстворчатого клапана в сторону верхушки сердца. Часть полости правого желудочка атриализируется, так что собственно полость желудочка уменьшается. Неизбежно формируется сердечная недостаточность, степень которой и время манифестации полностью определяются величиной смещения правого атриовентрикулярного кольца. Редкость порока сказывается на его диагностике. Но вспомнить о заболевании – на 50% диагностировать его.

Результаты

Распространенность аномалии Эбштейна низкая. Более чем за 40 лет работы патологоанатомического отделения областной больницы данный порок был диагностирован всего в 2 случаях (на более чем 6000 секционных исследований): у одного взрослого и одного ребенка [2, 3]. За 40-летний период (1979–2019 гг.) работы в кабинетах ультразвуковой диагностики многопрофильных детских больниц аномалия Эбштейна выявлена нами в 2 случаях.

Манифестация порока сердца у всех наблюдавшихся нами детей развивалась рано, в первые 3 мес жизни. Взрослый пациент был занят тяжелым физическим трудом (каменщик). Манифестная сердечная недостаточность развилась у него в возрасте 62 лет. Клиническая симптоматика во всех случаях сводилась к тахикардии, расширению границ сердца, одышке, застойным явлениям в легких и увеличению размеров печени. Аускультативно определялся грубый систолический шум на основании сердца и на сосудах.

Рентгенологически обращали на себя внимание кардиомегалия, легочная олигемия, расширение правого предсердия и расширение правого силуэта сердца. При отсутствии цианоза сосудистый рисунок легких не изменялся.

Определяющим для диагноза является ультразвуковое исследование. Для аномалии Эбштейна типичной находкой было апикальное смещение септальной и/или задней створок трехстворчатого клапана. В норме кольца атриовентрикулярных клапанов располагаются на одном уровне. При аномалии Эбштейна степень смещения правого атриовентрикулярного кольца прямо коррелирует с тяжестью порока. Атипично большая передняя створка пролабировала, обусловливая струю регургитации (рис. 1).

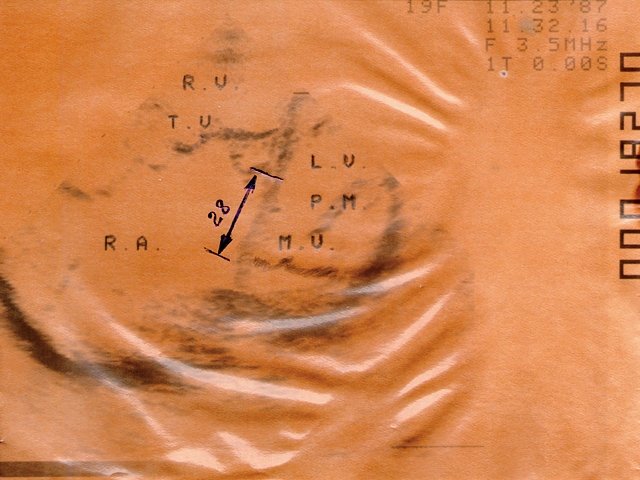

Рис. 1. Эхограмма - аномалия Эбштейна.
Эхограмма - аномалия Эбштейна (RV - правый желудочек, TV - трехстворчатый клапан, RA - правое предсердие, LV - левый желудочек, PM - сосочковая мышца, MV - митральный клапан)

Хорошо видны резко увеличенное правое предсердие, уменьшенный правый желудочек. Смещение правого атриовентрикулярного кольца относительно левого.

RV - правый желудочек, TV - трехстворчатый клапан, RA - правое предсердие, LV - левый желудочек, PM - сосочковая мышца, MV - митральный клапан.

На ЭКГ регистрировались высокая острая волна Р (расширение правого предсердия), удлинение интервала PR, отклонение электрической оси сердца вправо и блокада правой ножки пучка Гиса.

При анатомо-гистологических исследованиях (2 наблюдения) сердце было резко увеличено в размерах. Фиброзное правое атриовентрикулярное кольцо резко смещено к верхушке сердца. Правое предсердие представляло собой большую тонкостенную полость. Внутренняя поверхность правого предсердия лишена трабекулярных мышц, гладкая. Папиллярные мышцы смещены к верхушке, тонкие. Овальное окно открыто. У взрослого смещение правого атровентрикуярного кольца относительно левого было меньше. За счет длительного существования порока стенки правого желудочка были утолщены до 1,5 см, в области верхушки – до 3,5 см. Гипертрофия межжелудочковой перегородки. Эндокард правого желудочка утолщен, белого цвета. Фиброзные тяжи от эндокарда проникают на всю толщу стенки правого желудочка. Между гипертрофированными мышечными пучками стенки правого желудочка широкие прослойки зрелой соединительной ткани. Среди коллагеновых волокон располагаются фибробласты.

Обсуждение

Аномалия Эбштейна – редкий врожденный порок сердца, встречающийся с частотой приблизительно 1 : 200 000 живорожденных, составляя значительно менее 1% от всех врожденных пороков сердца. Причины аномалии Эбштейна гетерогенные. По результатам семейных и близнецовых исследований в качестве возможных причинных факторов указывают на генетические, репродуктивные и средовые факторы (бензодиазепены и литиевые препараты у матерей). Подавляющее большинство случаев данной аномалии – спорадические, семейные случаи встречаются нечасто. У родственников в редких случаях обнаруживают мутации кар диального фактора транскрипции NKX2.5, делеции 10p13-p14 и 1p34.3-p36.11 [4, 5].

Морфогенез аномалии Эбштейна заключается в незавершенном отслоении септальной и задней створок трикуспидального клапана в процессе развития от миокарда, что приводит к кольцевому смещению и атриализации правого желудочка. Это влечет за собой перегрузку остающейся части правого желудочка и его дисфункцию. Передняя створка трехстворчатого клапана часто избыточна и обычно описывается как «подобная парусу». Несбалансированная деформация приводит к вращательному смещению трикуспидального клапана в выносной тракт правого желудочка, вызывая обструкцию различной степени.Тяжесть заболевания варьирует и зависит от степени смещения клапана, степени атриализации правого желудочка, обструкции выносного тракта и желудочковой дисфункции.

Клиническая картина неспецифична. Степень сердечной недостаточности и ее выраженность варьируют в зависимости от выраженности атриализации правого желудочка. У некоторых пациентов порок, как в одном из наших наблюдений, может манифестировать в зрелом возрасте. По зарубежным данным, возраст пациентов колеблется от 1 дня до преклонного. Чем раньше развивается симптоматика, тем тяжелее порок. Новорожденные с аномалией Эбштейна при наличии кардиомегалии, сердечной недостаточности, повышении давления в легочной артерии, цианоза и ацидоза должны быть немедленно направлены в специализированное кардиохирургическое отделение [5, 6].

В зависимости от анатомических нарушений клапанного аппарата выделяют следующие варианты (по мере ухудшения прогноза):

  • Объем сохранившейся части правого желудочка достаточен для полноценной гемодинамики.
  • Атриализированная часть правого желудочка велика, но передняя створка трикуспидального клапана движется свободно.
  • Передняя створка существенно ограничена в движении и создает обструкцию выносного тракта.
  • Практически полная атриализация правого желудочка [4, 7].

Заключение

Эхокардиография – неинвазивный метод выбора в диагностике аномалии Эбштейна. Ультразвуковое исследование позволяет выявить степень смещения створок, функцию желудочков сердца, наличие дополнительных пороков. Выявление морфологических деталей аномалии Эбштейна – главное условие определения тактики ведения пациента. Эхокардиография позволяет поставить диагноз порока сердца уже внутриутробно.

Литература

  1. Balaguru D. Pediatric Ebstein Anomaly. Updated: Aug 14, 2018.
  2. Делягин В.М. Врожденные пороки сердца у детей Актюбинской области по секционным данным за 22 года // Педиатрия. 1977; 9: 87.
  3. Делягин В.М. Врожденные пороки сердца у близнецов // Врачебное дело. 1978; 12: 42–44.
  4. Attenhofer Ch., Connolly H., Dearani J., Edwards W. et al. Ebstein's Anomaly. Circulation. 2007; 115: 277–285.
  5. Cherry C., DeBord S., Moustapha-Nadler N. Ebstein's Anomaly: A Complex Congenital Heart Defect. AORN J. The official voice of perioperative nursing. 2009; 89 (6): 1098–1114.
  6. Nihoyannopoulos P., McKenna W., Smith G., Foale R. Echocardiographic Assessment of the Right Ventricle in Ebstein's Anomaly: Relation to Clinical Outcome. JACC 1986; 8 (3): 627–635.
  7. Munoz-Castellanos L., Espinola-Zavaleta N., Kuri-Nivon M., Candace Keirns C. Ebstein's Anomaly: Anatomoechocardiographic correlation. Bio Med Central. Cardiovascular Ultrasound; 2007; 5: 43. doi: 10.1186/1476-7120-5-43.
