Диагностика повреждений костей наружного носа

Семенов Сергей Александрович
С.А. Семенов.
Витебская областная клиническая больница, Республика Беларусь.

УЗИ аппарат RS85

Революционные изменения в экспертной диагностике. Безупречное качество изображения, молниеносная скорость работы, новое поколение технологий визуализации и количественного анализа данных УЗ-сканирования.

Введение

В оториноларингологических отделениях, занимающихся оказанием круглосуточной экстренной и неотложной помощи, пациенты с переломами костей носа (ПКН) составляют около 3 % [1], при этом ПКН являются наиболее часто встречающейся травмой лицевого скелета и ЛОР-органов [2]. Установление точного диагноза необходимо для экспертной оценки, выдачи достоверного заключения и определения тактики лечения.

Кроме клинического обследования, для уточнения диагноза во многих лечебных учреждениях имеется широкий арсенал диагностической аппаратуры (аппараты для рентгенографии, компьютерной томографии, МРТ, УЗИ и эндоскопического исследования). Рационально подобранный алгоритм диагностики приводит к своевременной постановке диагноза у пациента, адекватным и полноценным лечебным мероприятиям, что обеспечивает медицинскую, социальную и экономическую эффективность.

Цель исследования - оценить информативность методов диагностики переломов костей носа, разработать показания к ультразвуковому исследованию пациентов с ПКН.

Материал и методы

Клинически обследован 131 пациент с переломами костей носа, всем из них была выполнена рентгенография костей носа, 20 из них выполнена КТ. Проведено 100 УЗИ костей носа (20 здоровых добровольцев, 70 пациентов с ПКН и 10 пациентов со стойкими посттравматическими деформациями носа). Рентгенограммы костей носа выполнялись в боковых и прямой затылочно-подбородочной проекциях. КТ костей носа осуществлялась с помощью спирального компьютерного томографа в аксиальной, а в ряде случаев и коронарной проекции с шагом 5 мм, с последующей двухмерной реконструкцией. УЗИ костей носа проводилось с учетом описанных в литературе методик [3, 4] на современном ультразвуковом аппарате линейно-трапециевидным датчиком с длиной рабочей поверхности 40 мм и частотой 6-12 МГц в положении пациента лежа на спине. Датчик вначале устанавливали продольно (параллельно спинке носа) и поперечно на спинке носа, а затем продольно и поперечно на обоих скатах носа. Для придания конгруэнтности поверхности датчика и носа на кожу носа наносился гель.

Результаты и обсуждение

Во время клинического исследования при определении крепитации костных отломков, подвижности пирамиды носа, появлении или увеличении деформации наружного носа диагноз ПКН был поставлен лишь у 73 (55,3 %) пациентов. Однако при наличии деформации наружного носа, без клинически определяемой крепитации, подвижности костных отломков у 49 (37,12 %) человек необходимо было дифференцировать стойкую посттравматическую деформацию наружного носа от "свежего" ПКН с деформацией наружного носа. Для уточнения диагноза использовали инструментальное дообследование. С помощью боковых рентгенограмм костей носа удалось выявить перелом костей носа у 125 (95,42 %) из 131 пациента. У 6 (4,58 %) обследованных с клиническими признаками ПКН и деформацией наружного носа, когда происходило западение одного из скатов носа, на рентгенограммах в боковых проекциях перелом не был выявлен. Прямая затылочно-подбородочная проекция (Waters view) использовалась для оценки бокового смещения отломков или подтверждения признаков перелома, не диагностированного на боковых рентгенограммах. Так, из 8 пациентов прямая проекция выявила перелом лишь у 4 (50 %), со значительным смещением отломков. При небольшом смещении отломков из-за наложения костных структур перелом со смещением визуализировать не удалось. Проведен анализ КТ костей носа 20 пациентов с ПКН, у всех подтверждено наличие перелома.

Как альтернатива рентгенологическому методу использовалось УЗИ. По данным литературы, современные ультразвуковые аппараты дают возможность отобразить кости носа, их переломы и смещение и являются альтернативой рентгенологическим методам исследования [5-8]. Ультразвуковое сканирование занимает лидирующее положение среди лучевых методов диагностики, что обусловлено простотой, неинвазивностью и экономичностью сонографии, непродолжительностью данного исследования, отсутствием ионизирующего излучения [9].

При УЗИ 20 пациентов без переломов носа в анамнезе была определена нормальная ультразвуковая картина наружного носа (рис. 1). Кости носа визуализировались в виде непрерывной дугообразной гиперэхогенной линии, над которой располагалась гипоэхогенная зона с вкраплениями: жировая клетчатка и тонкий гиперэхогенный слой - кожа.

Ультразвуковое исследование носа (норма и переломы). 1 - кости носа без признаков перелома (на кости носа указывает стрелка). 2 - расположение датчика при исследовании (2а, 2с - на фото, 2в - схематично). 3 - переломы костей носа (места перелома обозначены стрелкой). а - датчик расположен продольно на спинке носа. в - датчик расположен поперечно на спинке носа. с - датчик расположен поперечно на левом скате носа

Рис. 1. Ультразвуковое исследование носа (норма и переломы).
1) Кости носа без признаков перелома (на кости носа указывает стрелка).
2) Расположение датчика при исследовании (2а, 2с - на фото, 2в - схематично).
3) Переломы костей носа (места перелома обозначены стрелкой); а - датчик расположен продольно на спинке носа; в - датчик расположен поперечно на спинке носа; с - датчик расположен поперечно на левом скате носа.

При ультразвуковом сканировании визуализировали места переломов, которые выглядели в виде анэхогенной полосы, нарушающей непрерывность гиперэхогенной линии костей носа, часто смещение отломков визуализировалось в виде ступеньки (рис. 1). Изображение в виде снимка фиксировали на мониторе и сохраняли в памяти компьютера, в дальнейшем оно могло быть распечатано на бумажном носителе. Сложности возникали при УЗИ пациентов с ПКН с повреждением кожных покровов носа, так как этот метод исследования является контактным, в отличие от рентгенографии, которую можно проводить с лейкопластырной или марлевой повязкой на носу. В таких случаях УЗИ проводилось после первичной хирургической обработки раны носа либо на датчик надевался латексный чехол, заполненный водой или гелем. Среди 70 исследованных пациентов с переломами костей носа при УЗИ удалось определить или подтвердить наличие перелома у 68 (97,14 %).

Для дифференциальной диагностики ПКН со стойкой посттравматической деформацией наружного носа провели 10 УЗИ пациентов с неправильно сросшимися переломами (рис. 2). При УЗИ отсутствовала четкая анэхогенная линия перелома, наблюдалось утолщение костей, окружение костей тканью пониженной эхогенности. В качестве иллюстрации приводим одно из наших клинических наблюдений.

УЗИ носа: стойкие посттравматические деформации носа, на места сросшихся переломов указывает стрелка, датчик стоит поперечно на правом скате носа

Рис. 2. УЗИ носа: стойкие посттравматические деформации носа. На места сросшихся переломов указывает стрелка, датчик стоит поперечно на правом скате носа.

Клиническое наблюдение

Пациент Б., 27 лет, был доставлен в приемное отделение УЗ ВОКБ бригадой скорой медицинской помощи после того, как несколько часов назад был избит, сознание не терял. У пациента были жалобы на боль в области носа, головную боль. Больной был осмотрен оториноларингологом и нейрохирургом. Установлено: выраженный отек мягких тканей наружного носа, больше в области правого ската носа, пирамида носа находится по средней линии, при пальпации неподвижна, болезненна, крепитации костных отломков не определяется. Сделаны рентгенограммы черепа в двух проекциях, рентгенограммы костей носа в боковых проекциях. Данных о переломе не получено. В связи с тем, что черепномозговая травма (ЧМТ) и ПКН во время осмотра и обследования не выявлены, пациенту был поставлен диагноз: "ушиб носа". Рекомендовано дальнейшее наблюдение оториноларинголога и невролога в поликлинике по месту жительства.

На следующий день пациент повторно обратился за помощью в связи с усилившимися головными болями. Была сделана КТ головного мозга и лицевого черепа. На КТ выявлен перелом костей носа в области правого бокового ската носа (рис. 3). Пациента госпитализировали в нейрохирургическое отделение с диагнозом: "закрытая черепномозговая травма, сотрясение головного мозга, перелом костей носа". При проведении УЗИ костей носа ПКН был подтвержден, выявлено смещение - западение костей носа в области правого бокового ската. Так как отек мягких тканей носа уменьшился, стала определяться незначительная деформация наружного носа. Поставлен диагноз: "закрытый перелом костей носа с деформацией наружного носа".

Перелом костей носа в области правого бокового ската носа: 1 - фотография, 2 - боковая рентгенограмма, 3 - компьютерная томограмма, 4 - эхограмма

Рис. 3. Перелом костей носа в области правого бокового ската носа (клиническое наблюдение): 1 - фотография, 2 - боковая рентгенограмма, 3 - компьютерная томограмма, 4 - эхограмма.

На основании полученных данных предлагается алгоритм обследования пациентов при повреждении носа (рис. 4).

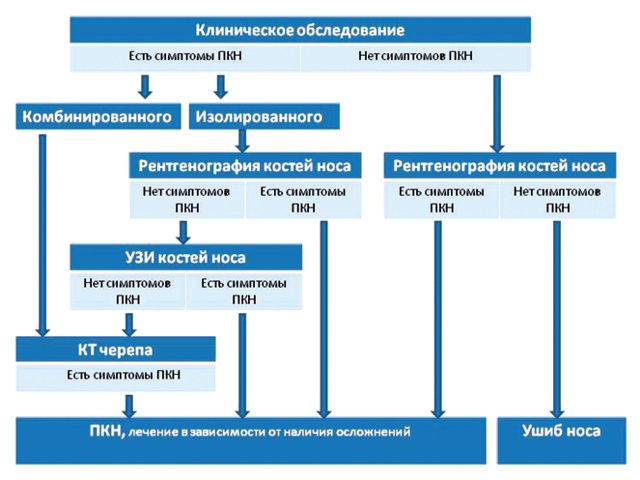

Алгоритм обследования пациента при травме носа

Рис. 4. Алгоритм обследования пациента при травме носа.

Выводы

  1. Большинство переломов костей носа выявляется с помощью инструментальных методов исследования, клинически удается поставить диагноз перелом костей носа лишь у 55,3 % пациентов.
  2. Боковую рентгенографию целесообразно использовать для скринингового обследования пациентов с травмами носа.
  3. УЗИ костей носа является более точным методом диагностики переломов костей носа в области боковых скатов носа по сравнению с рентгенографией, позволяет задокументировать боковое смещение отломков.
  4. КТ является наиболее точным методом исследования, незаменима для диагностики комбинированных переломов костей черепа.

Литература

  1. Семенов С.А. Особенности эпидемиологии переломов костей носа // Достижения фундаментальной, клинической медицины и фармации: материалы 65-й науч. сессии сотр. ун-та, Витебск, 24-25 марта 2010 г. / Вит. гос. мед. ун-т; редкол.: В.П. Дейкало [и др.]. Витебск, 2010. С. 65-67.
  2. Боймурадов Ш.А. Частота встречаемости переломов костей носа среди травм лица // Российская оториноларингология. 2006. N 4. С. 4-6.
  3. Еремина Н.В., Чернышенко И.О., Русецкий Ю.Ю. Диагностика и лечение переломов костей носа с использованием ультрасонографии // Российская оториноларингология. 2007. N 4. С. 73-79.
  4. Thiede O. Comparison of ultrasonography and conventional radiography in the diagnosis of nasal fractures // Arch. Otolaryngol. Head Neck Surg. 2005. V. 131 (5). P. 434-439.
  5. Еремина Н.В., Русецкий Ю.Ю., Чернышенко И.О. Диагностическая эффективность рентгенографии при переломах костей носа с позиции доказательной медицины // Российская оториноларингология. 2004. N 3. С. 33-36.
  6. Danter J. et al. Ultrasound imaging of nasal bone fractures with a 20-MHz ultrasound scanner // HNO. 1996. V. 44 (6). P. 324-328.
  7. Friedrich R.E., Heiland М., Bartel-Friedrich S. Potentials of ultrasound in the diagnosis of midfacial fractures // Clin Oral Investig. 2003. V. 7 (4). P. 226-229.
  8. Zagolski O., Strek P. Ultrasonography of the nose and paranasal sinuses // Pol Merkur Lekarski. 2007. V. 22 (127). P. 32-35.
  9. Чернышенко И.О. Оптимизация диагностики и лечения травматических повреждений костных структур носа: Автореф. дисс. ... канд. мед. наук. Самара, 2005.
