УЗИ аппарат HM70 EVO (Samsung Medison)

HM70 EVO - портативный ультразвуковой аппарат формата ноутбук экспертного класса производства компании Samsung Medison. Это универсальный прибор, которым можно оснастить бригаду скорой помощи, его можно использовать в спортивной медицине, для проведения манипуляций под контролем УЗИ (интенсивная терапия), в стационаре и даже в ветеринарии. В аппарате заложены передовые технологии Samsung, разработан с учетом накопленного опыта клинической практики.

Области применения: акушерство и гинекология, абдоминальные исследования и маммология, урология и эхокардиография, поверхностно расположенные органы и исследования сосудов, мускуло-скелетные исследования, а также педиатрия, неонаталогия, транскраниальные исследования, анестезиология и неотложная медицина, транскраниальная эхография, интраоперационные исследования.

Базовая комплектация: сканер HM70 EVO (монитор 15"; предустановленные и программируемые пользователем наборы параметров настройки, включая 1, 2 и 3-й триместры беременности; встроенные модули: цветного, энергетического, направленного энергетического и импульсно-волнового допплера; М-режим; 3D Freehand; автоматическая трассировка доплеровского спектра и автоматические расчеты в режиме реального времени; тканевая гармоника, гармоника с фазовой инверсией S-Harmonic; трапециевидное сканирование; ClearVision; MultiVision; HQ-Vision; Biometry assist; QuickScan в В-режиме и режиме спектрального доплера; программа управления данными пациентов, программа поиска данных по индексам, автоматическое и ручное составление протоколов и отчетов, форматирование отчетов с добавлением изображений, программы для расчетов в акушерстве, гинекологии, исследований сердечно-сосудистой системы плода, ангиологии, органов брюшной полости, щитовидной и молочной желез, суставов, тазобедренного сустава новорожденного; 4 USB-порта) и руководство по эксплуатации на русском языке.

Опции для аппарата HM70 EVO: кардиопакет (включает специализированные кардиологические расчеты, тканевой доплер, анатомический М-режим), модуль постоянно-волнового доплера CW, 3D/4D, 3D XI, STIC, Realistic Vue, Crystal Vue, 2D NT, 5D NT, 5D Follicle, Labor Assist, ElastoScan, E-Strain, Auto IMT+, Strain+, Stress Echo, модуль ЭКГ, Panoramic, NeedleMate+, EZ Exam, DICOM, педаль дистанционного управления, тележка с разветвителем датчиков, внешняя аккумуляторная батарея, сумка транспортировочная.

Видео-презентация аппарата HM70 EVO

Основные характеристики аппарата HM70 EVO

  • Портативный ультразвуковой сканер.
  • LED монитор - 15" (38,1 см).
  • 1 разъем для подключения датчиков.
  • USB порты (для подключения периферических устройств, внешних накопителей: флеш-карт).
  • Кинопамять - автоматическая видео-запись фрагмента исследования с возможностями "перемотки", редактирования, проведения расчетов и последующей записи видео в файл.
  • Модуль ClearVision - фильтрация изображения в реальном времени: удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение контрастней на границе сред разной эхо-плотности.
  • Модуль MultiVision - детализация изображения и уменьшение артефактов за счет технологии получения изображения с учетом нескольких углов инсонации.
  • Модуль HQ-Vision - интеллектуальная система фокусировки изображения при исследованиях скелетно-мышечной системы.

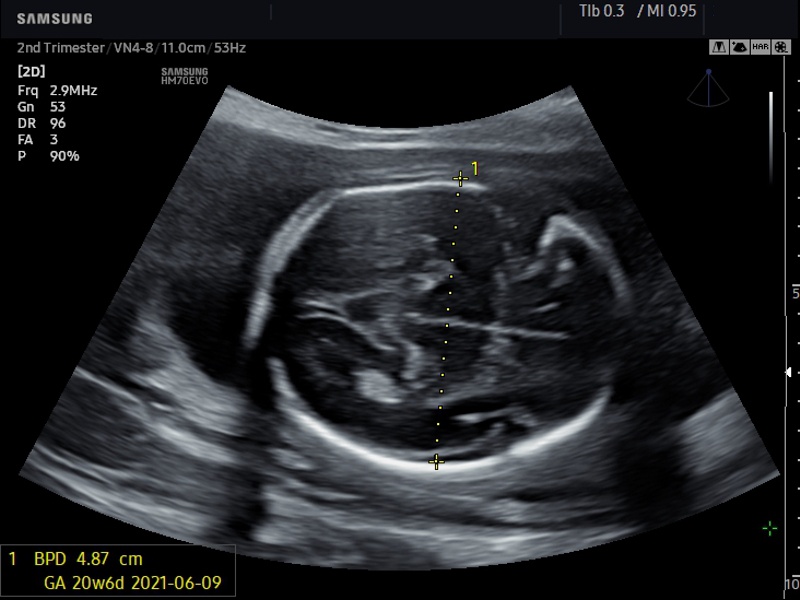

  • Biometry assist - программа автоматических акушерских измерений фетометрии плода (БПР, ОГ, ОЖ, ДБК).
  • SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на внешние накопители (подключение по USB), проводить измерения в архиве.

Режимы визуализации

  • B (2D) - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная).
  • M - одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM - цветной М-режим (необходим кардиопакет).
  • CD - цветное допплеровское картирование с возможностью изменения допплеровского угла.
  • PD - энергетический допплер с возможностью изменения допплеровского угла.

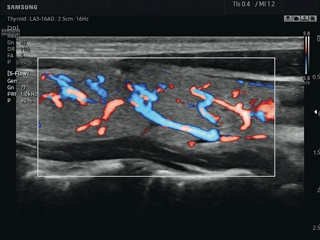

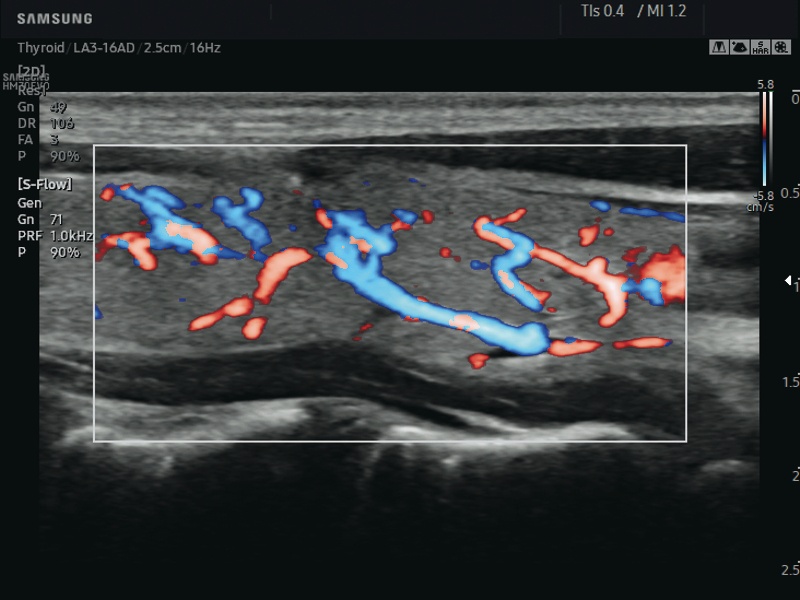

  • S-Flow – технология цветового допплеровского картирования с повышенной чувствительностью.
  • TVI - тканевый допплер (необходим кардиопакет).
  • PW - импульсно-волновой допплер, steering - изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых.
  • Steering - изменение допплеровского угла в режимах CD и PD.
  • Автоматический анализ допплеровских кривых.
  • CW - постоянно-волновой допплер (опция).
  • 3D Freehand - режим статической 3D реконструкции обычными двумерными датчиками.

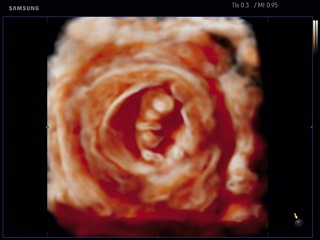

  • 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера (необходим Static 3D).
  • 4D - трехмерное сканирование объемными датчиками в реальном масштабе времени (необходим модуль 3D/4D).
  • Режимы одновременного отображения на экране 2-х, 4-х изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени.
  • Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени.
  • Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD).
  • Трапециевидный режим (для линейных датчиков).
  • Масштабирование.

Опции

  • 3D/4D - модуль статической реконструкции и объемного сканирования в реальном времени с высокой частотой кадров 4D.
  • Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + специализированные кардиологические расчеты.
  • Модуль синхронизации с ЭКГ.
  • Модуль CW - постоянно-волновой допплер.

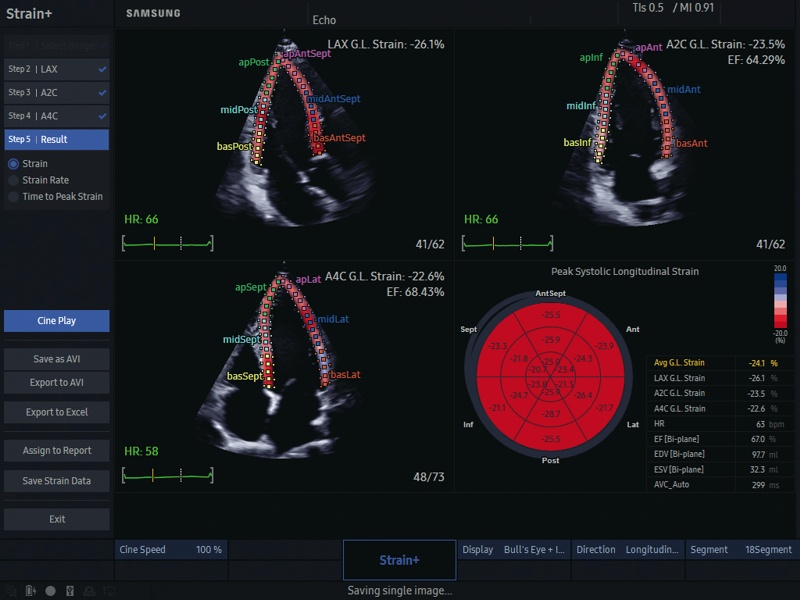

  • Модуль Strain+ - недоплеровская методика количественной оценки глобальной и локальной сократимости левого желудочка сердца.
  • Модуль Stress Echo – стресс-эхокардиография с физической и фармакологической нагрузками.
  • Пакет опций 3D XI - объемная ультразвуковая томография.
  • Модуль 5D NT - программа автоматического измерения ТВП и интракраниального пространства плода в режиме объемного сканирования.
  • Модуль 5D Follicle - программа автоматического определения и измерения размера и объема фолликулов в режиме объемного сканирования.

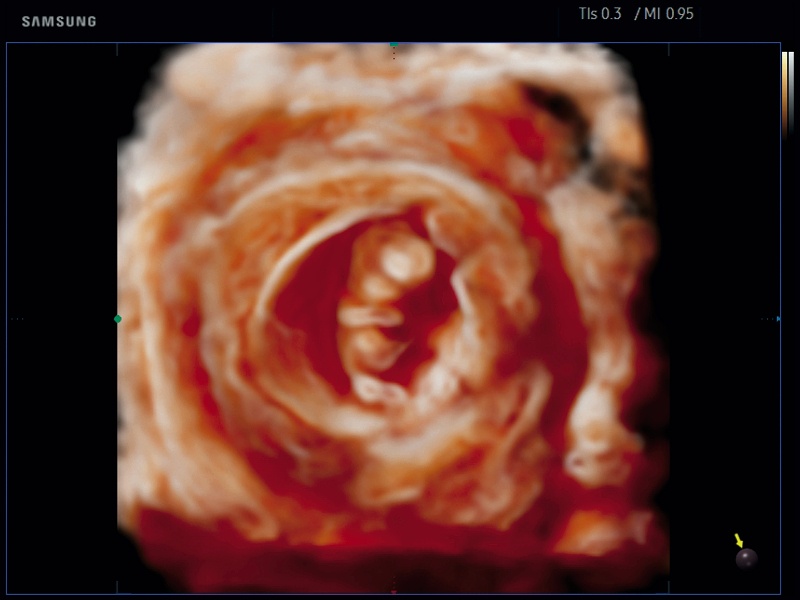

  • Модуль Crystal Vue - программа реконструкции прозрачного 3D УЗИ, которое получается при одновременном усилении внутренних и наружных структур. Применяется для визуальной оценки состояния плода и матки, помогает лучше идентифицировать мягкие ткани и кости.

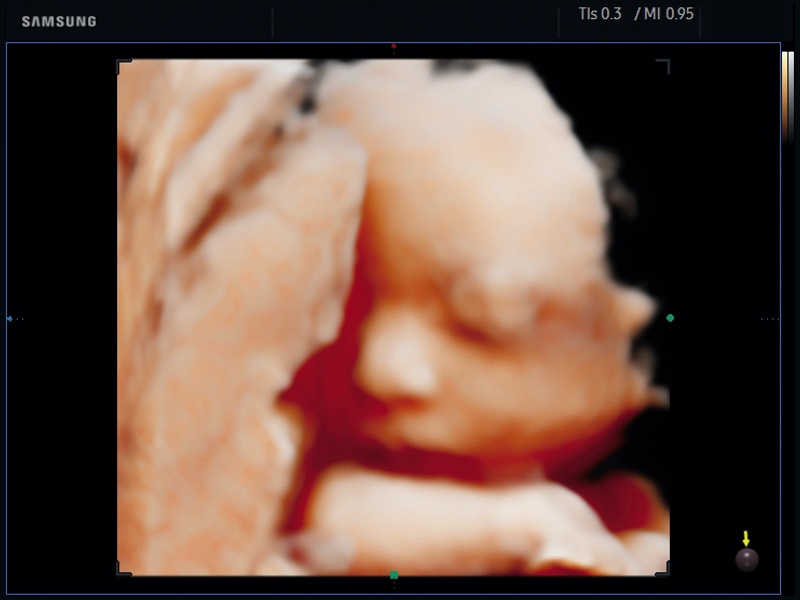

  • Модуль Realistic Vue - программа реконструкции реалистичного 3D УЗИ, при котором на объемное изображение накладывается виртуальный источник освещения. Специальный процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией.
  • Модуль STIC - объемная динамическая визуализация сердца плода.
  • Модуль 2D NT - полуавтоматическое измерение толщины воротникового пространства (маркер синдрома Дауна).
  • Модуль Labor Assist - автоматическое, в одном касание клавиши, измерения и занесения в отчет угла прогрессии, отражающего положение головы плода во втором периоде родов.
  • Модуль Auto IMT - автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.

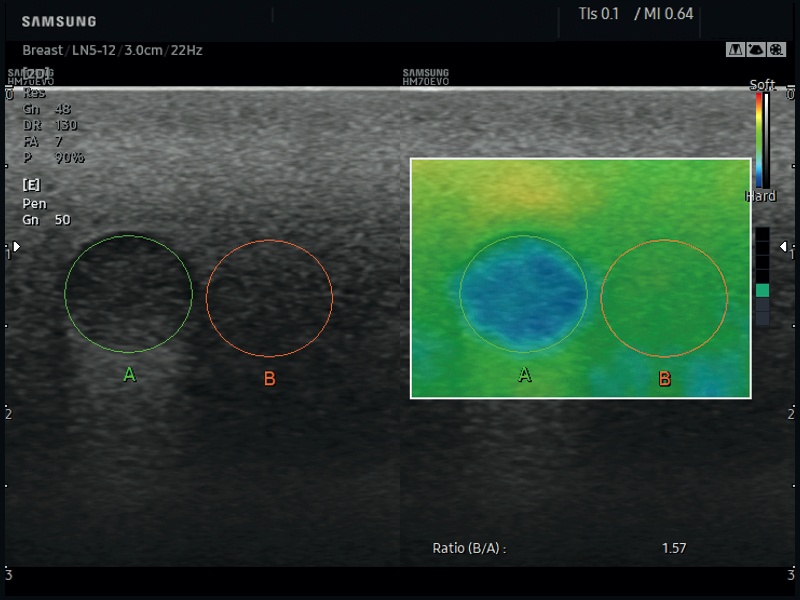

  • Модуль Elastoscan - программы эластографии (качественная оценка) для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин.
  • Mодуль E-Strain - программа количественной оценки эластичности тканей по выбранной зоне (необходим модуль Elastoscan).
  • Модуль Panoramic - панорамное сканирование.

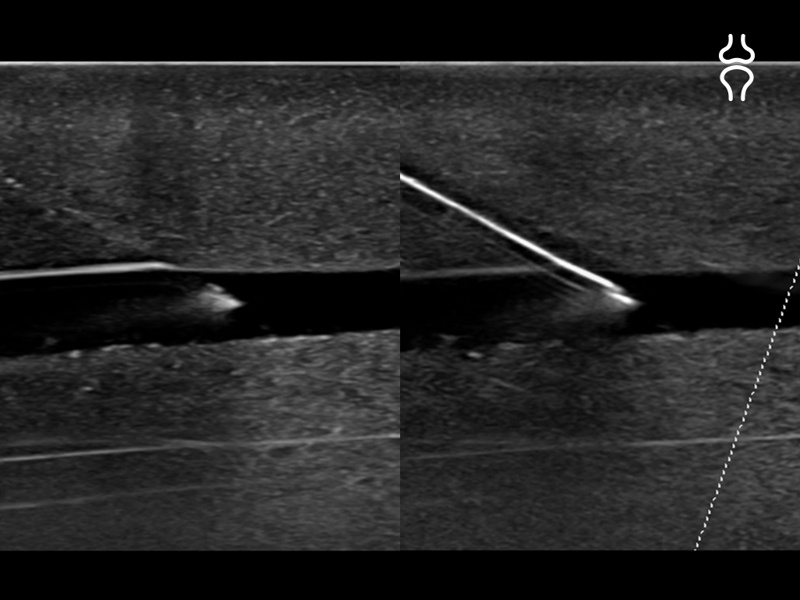

  • Needle Mate+ - программа улучшения визуализации биопсийной иглы за счет увеличения ее контрастности на экране и изменения угла сканирования линейного датчика (Beam Steering).
  • Система DICOM - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).
  • Педаль дистанционного управления.
  • Подогреватель геля.

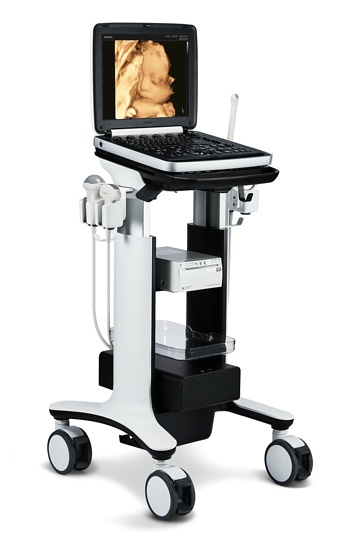

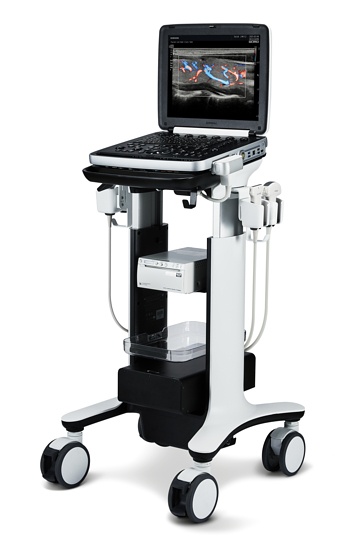

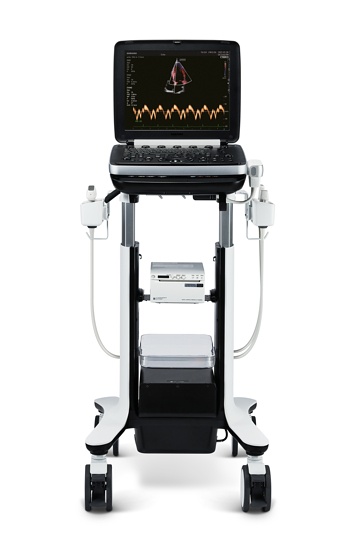

  • Тележка для перевозки аппарата с разветвителем датчиков до 3 портов.
  • Внешняя аккумуляторная батарея повышенной емкости для установки на тележку.
  • Сумка транспортировочная.
Пакет опций 3D XI (объемная ультразвуковая томография)

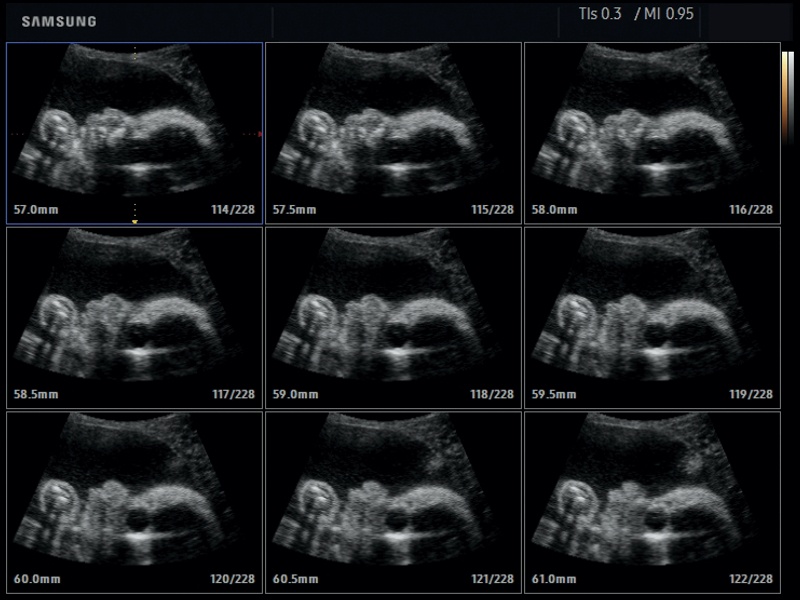

  • MSV (Multi-Slice View или мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании.
  • VolumeCT - трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View).
  • OVIX (Oblique View eXtended) - получение фрагмента трехмерного изображения (в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой) в направлении произвольного косого среза трехмерного объекта исследования.

Основные измерения

  • В-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем.
  • D-режим: скорость, давление, ускорение, замедление.
  • M-режиме: время, расстояние, уклон.

Пакеты расчетов (измерения и отчеты)

  • Гинекология: матка, левый и правый яичники, левый и правый фолликулы, левая и правая яичниковые артерии, левая и правая маточные артерии, эндометрий, киста, опухоль, объемное образование и др.
  • Акушерство: биометрия плода (плодное яйцо (GS), теменно-копчиковая длина (CRL), бипариетальный размер головки (BPD), лобно-затылочное расстояние (OFD), окружности головы (НC), передне-задний размер живота (APD), поперечный размер живота (TAD), окружность живота (AC), длина бедра (FL) и др.), длинные кости плода (плечевая (Humerus), локтевая (Ulna), лучевая (Rad), большеберцовая (Tibia), малая берцовая, ключица (Clav) и позвоночник (LV), краниологическое исследование плода (мозжечок (CEREB), внешнее (OOD) и внутреннее (IOD) межглазничные расстояния, большая цистерна, шейная складка, боковые желудочки, носовая кость), другие показатели плода (ступня, ухо, средняя фаланга, почки, таз), индекс околоплодных вод (AFI), допплерометрия (пупочная артерия, средняя мозговая артерия, маточные артерии, плацентарная артерия, сонные артерии, аорта плода, венозный проток, ЧСС плода); уравнения для оценки веса плода (Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz)); таблицы, определяемые пользователем.

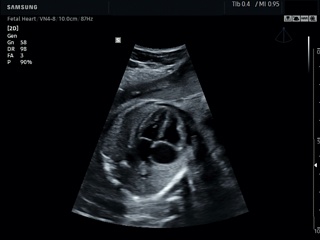

  • Сердце плода: измерения в В-режиме (отношение площади сердца и грудной клетки), измерения в М-режиме (толщина межжелудочковой перегородки в диастолу, конечнодиастолический размер левого желудочка, толщина задней стенки левого желудочка в диастолу, толщина межжелудочковой перегородки в систолу, размер левого желудочка в систолу, толщина задней стенки левого желудочка в систолу, внутренний размер правого желудочка в диастолу), измерения в режиме спектрального допплера (легочный ствол, артериальный проток, нижняя полая вена, венозный проток, восходящая аорта, нисходящая аорта, трансмитральный кровоток, митральная регургитация, трикуспидальный кровоток, трикуспидальная регургитация, индекс преднагрузки, ЧСС).
  • Пакет кардиологических исследований.
    М-режим: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолическая и диастолическая), толщины ЗСЛЖ (систолическая и диастолическая), размеров ЛЖ и ПЖ (систолический и диастолический), ФВ (Teichholz).
    B-режим: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров ЛП и ПП (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов ЛП и ПП, объемов ЛЖ (метод "Площадь-Длина", метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ.
    CD-режим (ЦДК): измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП И МЖП.
    PW-режим (импульсно-волновой допплер): автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра митрального, аортального и трикуспидального клапанов, клапана легочной артерии, кровотока в выходном тракте ЛЖ и ПЖ (пиковая/средняя скорость, пиковый/средний градиент давления, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных и печеночных вен.
    CW-режим (постоянно-волновой допплер): программы расчета работы митрального, аортального и трикуспидального клапанов, клапана легочной артерии.
    TD-режим (тканевой допплер): количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ.
  • Сонные артерии: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, средняя толщина интимы, объемный кровоток.
  • Артерии верхних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
  • Артерии нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
  • Вены нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; максимальная скорость, диаметр сосуда.
  • Сосуды брюшной полости: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
  • Урология: объем мочевого пузыря, остаточный объем, объем предстательной железы по WG, объем Т-зон, объем почки (методы измерения объема: три расстояния, три расстояния и коэффициент, эллипсоид).

Сокращения: ЛП/ПП - левое/правое предсердие, МЖП - межжелудочковая перегородка, МПП - межпредсердная перегородка, ЗСЛЖ - задняя стенка левого желудочка, ЛЖ/ПЖ - левый/правый желудочек, ФВ - фракция выброса, ПФСМР - площадь формирующейся струи митральной регуритации (PISA - proximal isovelocity surface area), ПСС/КДС - пиковая систолическая / конечная диастолическая скорость.

Датчики для аппарата HM70 EVO

Конвексные датчики

Внутриполостной датчик EVN4-9 (4-9 МГц)

Внутриполостной датчик EVN4-9 (4-9 МГц)

Клиническое применение: акушерство, гинекология, урология.
Биопсийный набор: есть.

Конвексный датчик C2-8 (2-8 МГц)

Конвексный датчик C2-8 (2-8 МГц)

Клиническое применение: брюшная полость, акушерство, гинекология, педиатрия, скелетно-мышечная система, сосуды, урология.
Биопсийный набор: есть.

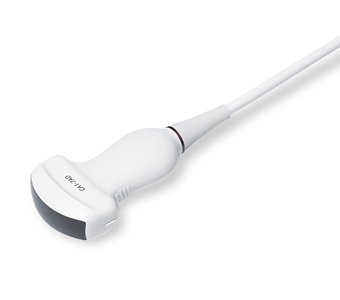

Конвексный датчик CA1-7AD (1-7 МГц, монокристальный)

Конвексный датчик CA1-7AD (1-7 МГц, монокристальный)

Клиническое применение: брюшная полость, акушерство, гинекология.
Биопсийный набор: есть.

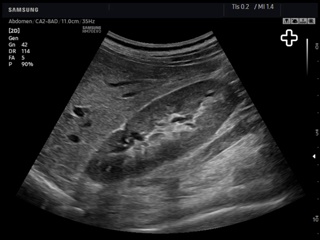

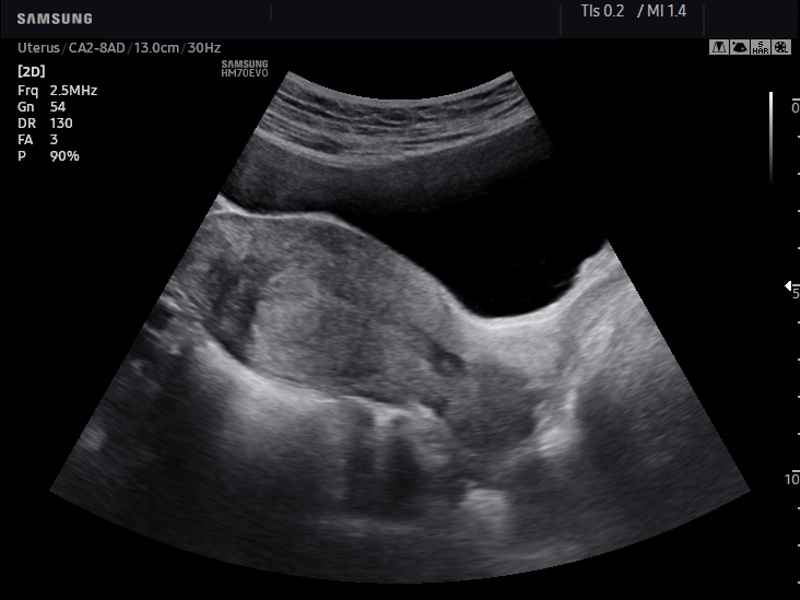

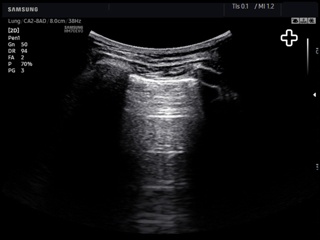

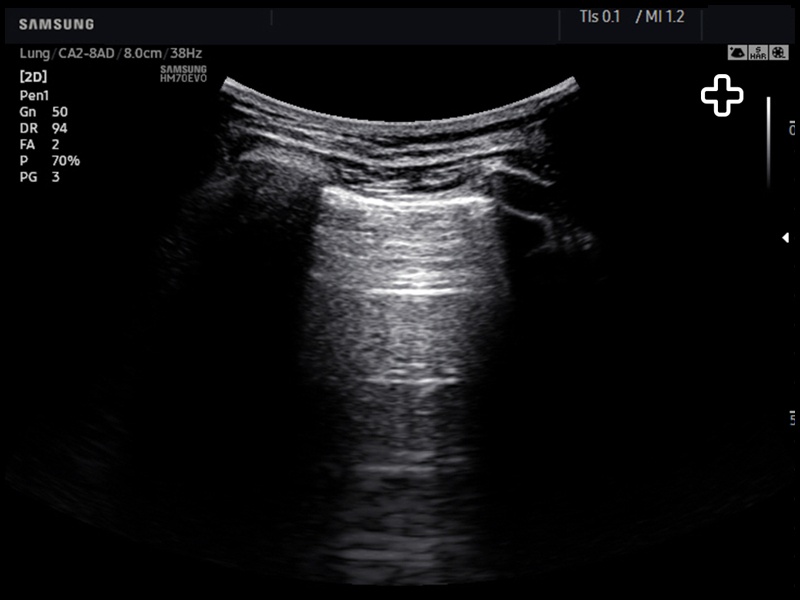

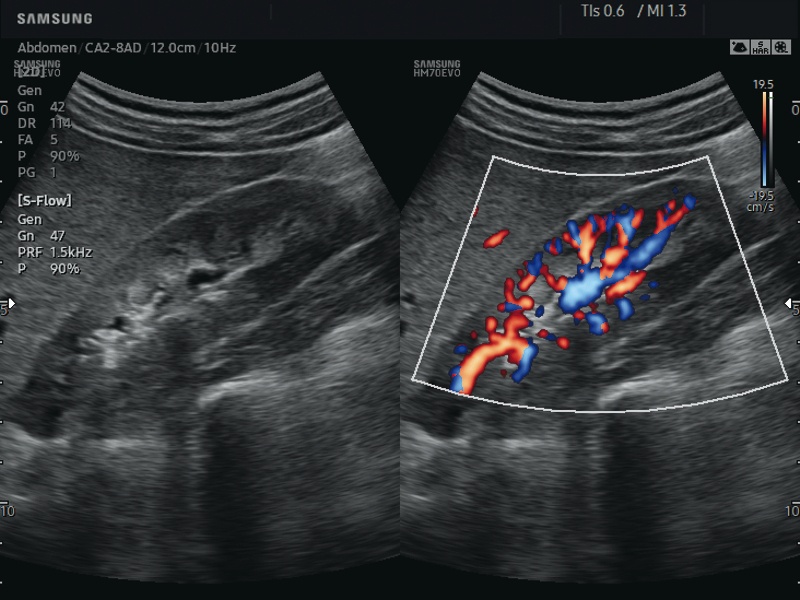

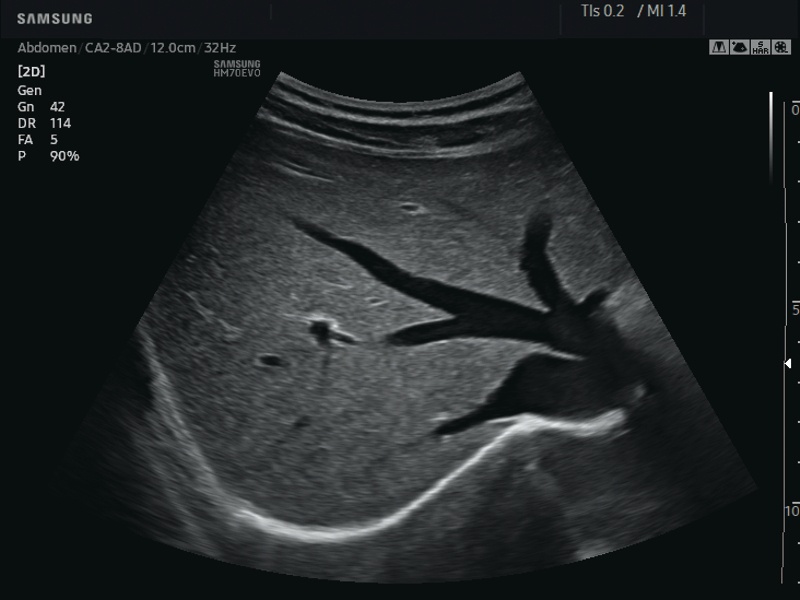

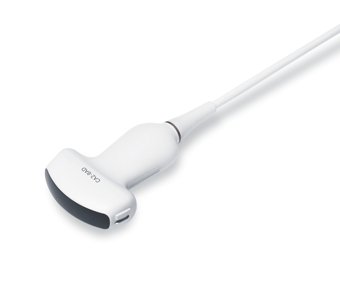

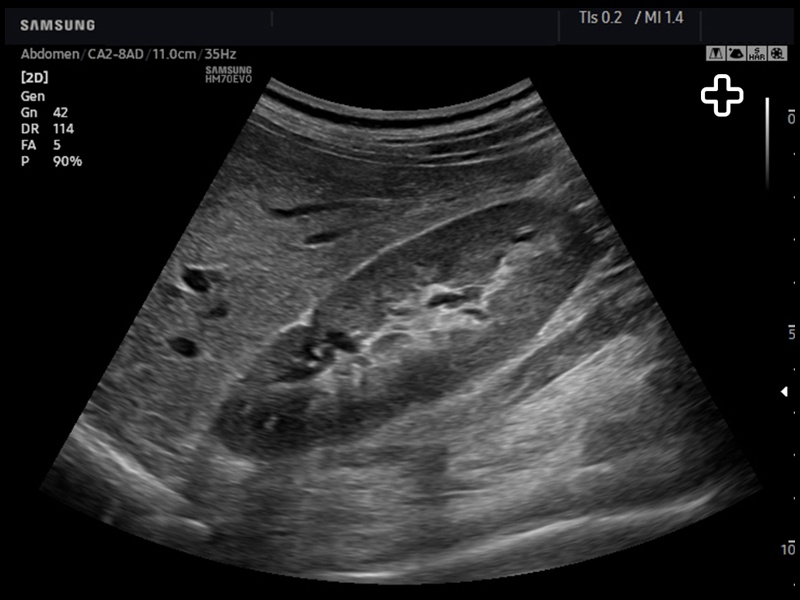

Конвексный датчик CA2-8AD (2-8 МГц)

Конвексный датчик CA2-8AD (2-8 МГц)

Клиническое применение: брюшная полость, акушерство, гинекология, педиатрия, скелетно-мышечная система, сосуды, урология, неотложная помощь.
Биопсийный набор: есть.

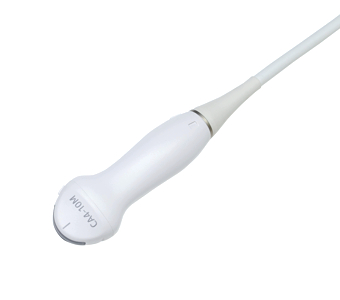

Микроконвексный неонатальный датчик CA4-10M (4-10 МГц)

Микроконвексный неонатальный датчик CA4-10M (4-10 МГц)

Клиническое применение: неонатология, педиатрия, абдоминальные исследования, нейросонография.
Биопсийный набор: нет.

Фазированные датчики

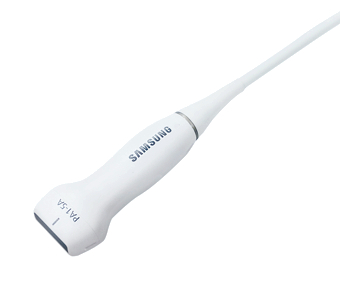

Секторный фазированный датчик PA1-5A (1-5 МГц, монокристальный)

Секторный фазированный датчик PA1-5A (1-5 МГц, монокристальный)

Кардиология, транскраниальные исследования, Абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубоко расположенные сосуды), педиатрия.
Биопсийный набор: есть.

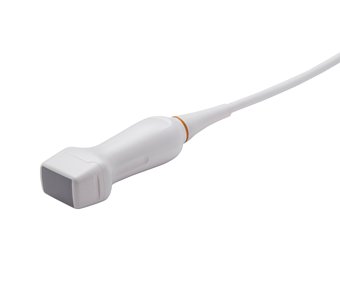

Секторный фазированный датчик PN2-4 (2-4 МГц)

Секторный фазированный датчик PN2-4 (2-4 МГц)

Клиническое применение: кардиология, транскраниальные исследования, брюшная полость, педиатрия, сосуды, неотложная помощь.
Биопсийный набор: нет.

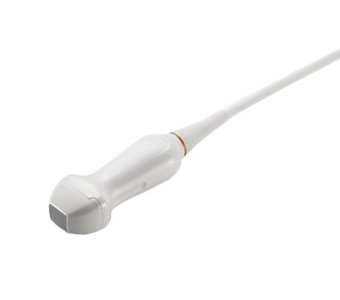

Секторный фазированный датчик SP3-8 (3-8 МГц)

Секторный фазированный датчик SP3-8 (3-8 МГц)

Клиническое применение: кардиология, транскраниальные исследования, брюшная полость.
Биопсийный набор: нет.

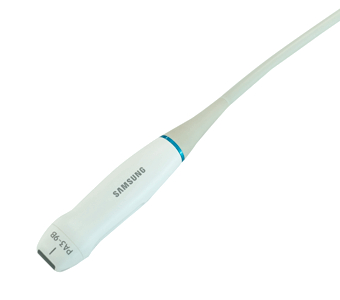

Фазированный педиатрический датчик PA3-9B (3-9 МГц)

Фазированный педиатрический датчик PA3-9B (3-9 МГц)

Клиническое применение: кардиология (педиатрия), транскраниальные исследования, брюшная полость.
Биопсийный набор: нет.

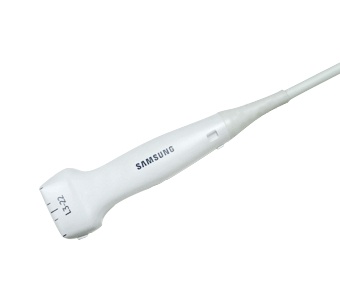

Линейные датчики

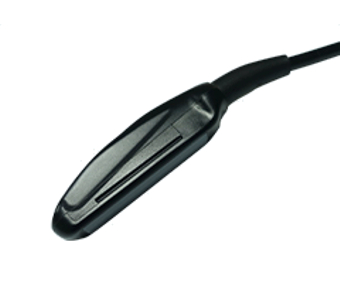

Ветеринарный линейный внутриполостной датчик LA2-9R (2-9 МГц)

Ветеринарный линейный внутриполостной датчик LA2-9R (2-9 МГц)

Клиническое применение: акушерские исследования у лошадей.
Биопсийный набор: нет.

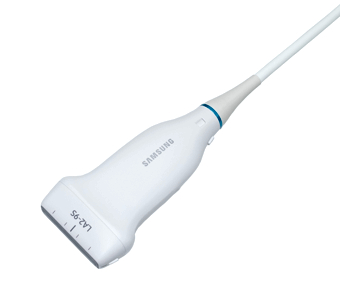

Линейный датчик LA2-9S (2-9 МГц, монокристальный)

Линейный датчик LA2-9S (2-9 МГц, монокристальный)

Клиническое применение: сосудистые исследования, абдоминальные исследования, скелетно-мышечные исследования, педиатрия, поверхностно расположенные структуры.
Биопсийный набор: есть.

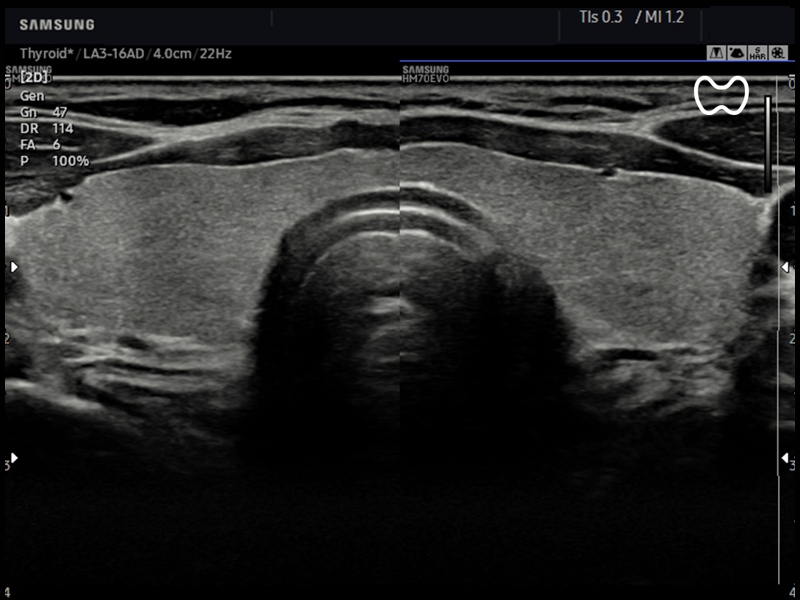

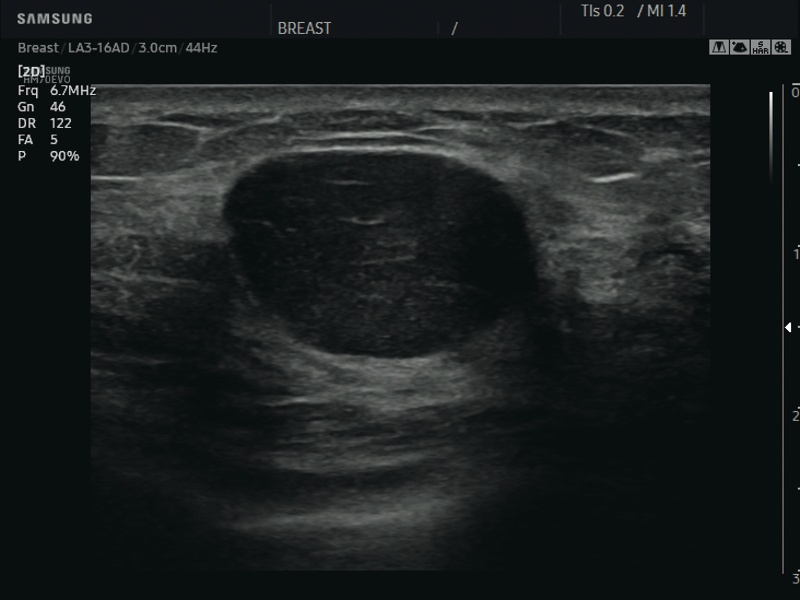

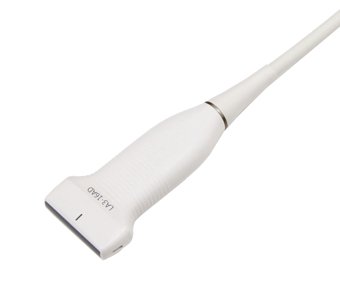

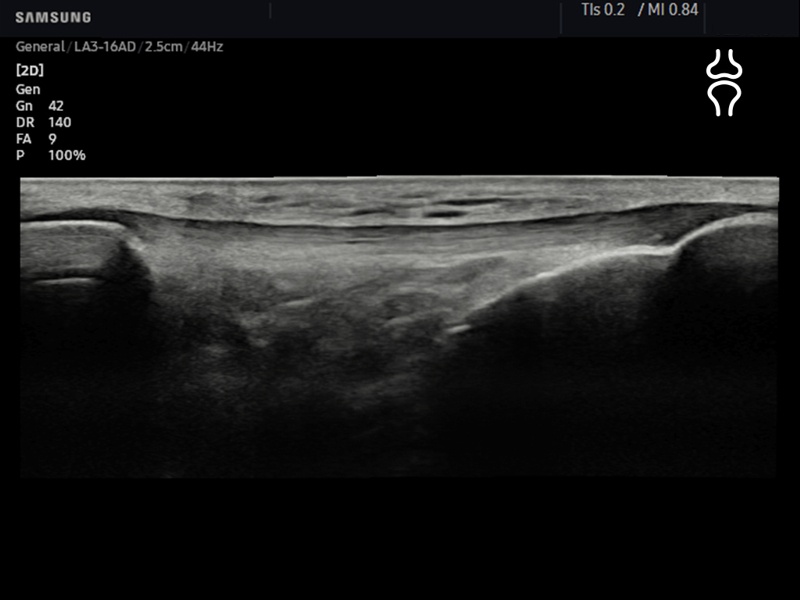

Линейный датчик LA3-16AD (3-16 МГц)

Линейный датчик LA3-16AD (3-16 МГц)

Клиническое применение: поверхностно расположенные органы, скелетно-мышечные исследования, сосуды, брюшная полость, акушерство, гинекология, педиатрия, неотложная помощь.
Биопсийный набор: есть.

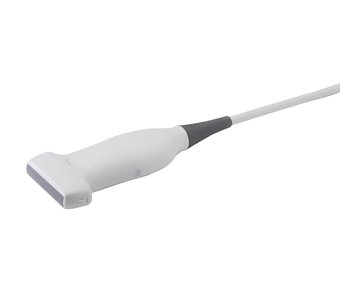

Линейный датчик LN5-12 (5-12 МГц)

Линейный датчик LN5-12 (5-12 МГц)

Клиническое применение: поверхностно расположенные органы, скелетно-мышечные исследования, сосуды, брюшная полость, акушерство, гинекология, педиатрия.
Биопсийный набор: есть.

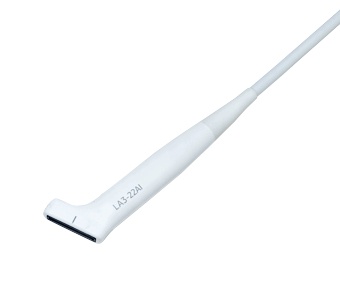

Интраоперационные датчики

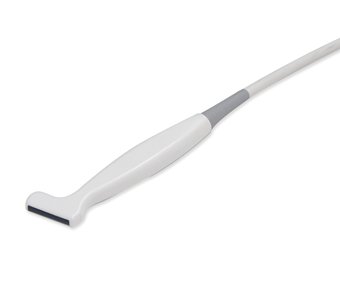

Линейный интраоперационный датчик LS6-15 (6-15 МГц)

Линейный интраоперационный датчик LS6-15 (6-15 МГц)

Клиническое применение: поверхностно расположенные структуры.
Биопсийный набор: нет.

Объемные датчики

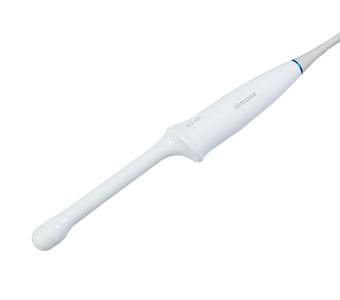

Объемный внутриполостной датчик EV2-10A (2-10 МГц)

Объемный внутриполостной датчик EV2-10A (2-10 МГц)

Акушерство (ранние сроки), гинекология (матка, яичники), урология (предстательная железа).
Биопсийный набор: есть.

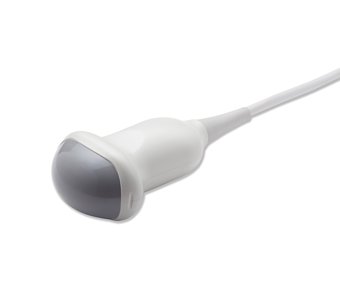

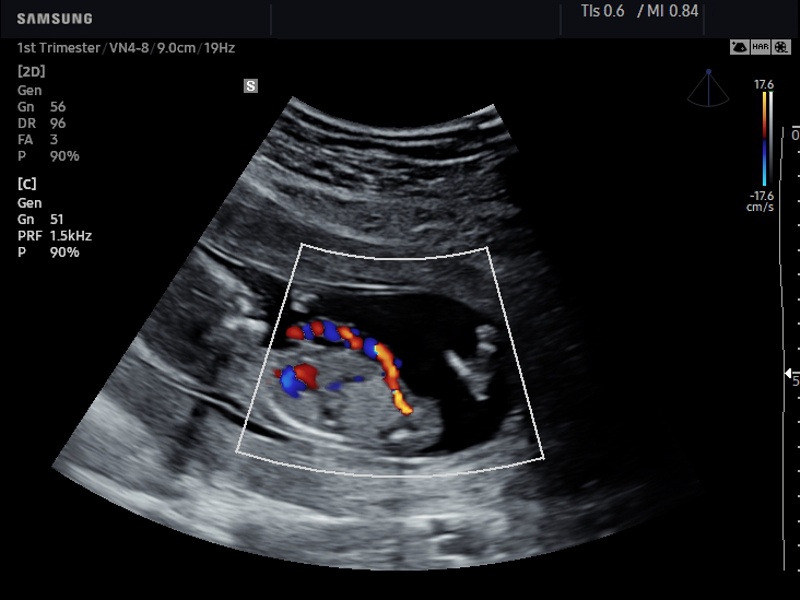

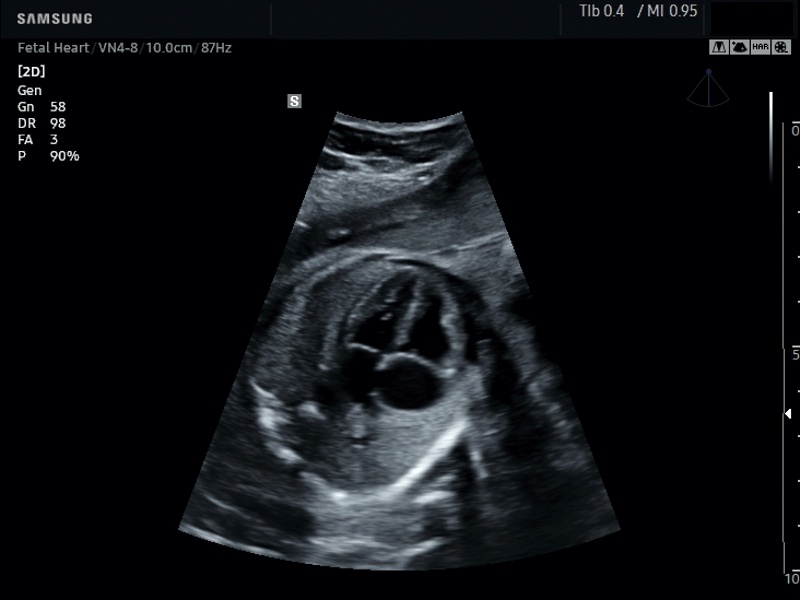

Объемный конвексный датчик VN4-8 (4-8 МГц)

Объемный конвексный датчик VN4-8 (4-8 МГц)

Клиническое применение: брюшная полость, гинекология, акушерство, педиатрия, скелетно-мышечная система, сосуды, урология.
Биопсийный набор: есть.

Чреспищеводные датчики

Чреспищеводный датчик MMPT3-7 (3-7 МГц, фазированный)

Чреспищеводный датчик MMPT3-7 (3-7 МГц, фазированный)

Чреспищеводная эхокардиография.
Биопсийный набор: нет.

Допплеровские датчики

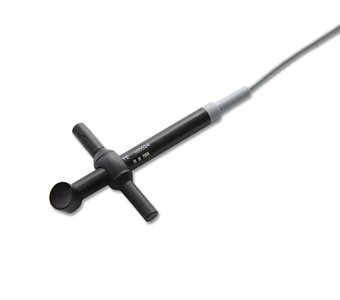

Допплеровский датчик DP2B (2 МГц, карандашный)

Допплеровский датчик DP2B (2 МГц, карандашный)

Клиническое применение: транскраниальные исследования, сосуды.
Биопсийный набор: нет.
