УЗИ сканер SonoAce-128BW (Medison, снят с производства)

SonoAce-128BW (SonoAce 6000 II) - многофункциональный ультразвуковой сканер (без допплера) компании Medison. Аппарат позволяет проводить обследование большого потока пациентов - рекомендуется для применения в медицинских центрах, женских консультациях для исследования внутренних органов. Оптимальное сочетание "цена-качество" в сфере ч/б ультразвука.

Области применения: акушерство и гинекология, абдоминальные исследования и маммология, урология и эхокардиография, поверхностно расположенные органы и мускуло-скелетные исследования, а также педиатрия.

Базовая комплектация: сканер SonoAce 128BW (монитор 12"; встроенные модули: 2-я гармоника, FreeHand 3D, SonoView Lite; встроенный магнитооптический дисковод; встроенная клавиатура с трекболом), флакон геля 250 мл и руководство оператора.

Опции для сканера SonoAce 128BW: разветвитель датчиков, устройство хранения информации - USB флеш-карта, система DICOM.

Основные характеристики сканера SonoAce 128BW

  • Стационарный ультразвуковой аппарат.
  • Монитор - 12" (30 см).
  • Режимы сканирования: B, 2B, B+M, B+2M.
  • Увеличение в реальном масштабе времени, кинопамять.
  • Разьемы для одновременного подключения 2-х датчиков, дополнительно + 1 датчик (опция).
  • Система FreeHand 3D - модуль трехмерной реконструкции, восстановление объемной структуры поверхностей тканей (функции увеличения, вращения и т.д.).
  • Система SonoView Lite - система архивации и дальнейшего просмотра статических и динамических изображений. Имеется возможность проведения измерений в архиве. При наличии соответствующих приводов возможно копирование изображений на гибкие дискеты, компакт-диски, магнитооптику.
  • Система DICOM (опция) - возможность сетевой интеграции с PACS-системами поддерживающими стандарт DICOM (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).

Инновационные технологии

  • Multi-beam (мульти-луч) - технология цифрового формирования луча (устранение многократного отражения, нелинейного ослабления и неточного времени задержки в отличие от аналоговых систем).
  • OTI (Optimum Tissue Imaging) - технология получения оптимального изображения тканей, благодаря коррекции скорости. Функция при помощи которой пользователь может выбрать оптимальную скорость для каждой области исследований, тем самым получая одновременно высокое качество изображений различных видов тканей, таких как жир, мышцы или паренхима печени.

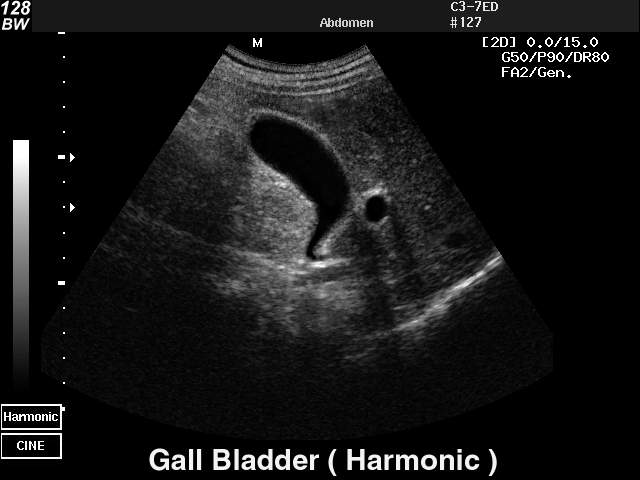

  • THI (Tissue Harmonic Imaging), тканевая или 2-я гармоника - повышает качество изображения линейное и контрастное разрешение у трудно визуализируемых пациентов. Данная технология предполагает использование широкополосных датчиков и приемного тракта повышенной чувствительности. Дает преимущество при исследовании пациентов с повышенным весом.
  • OHI (Optimized Harmonic Imaging) - объединяет две предыдущие технологии и предназначена для особо трудных для визуализации случаев.
  • FINE (Filtered Image for Noise reduction & Edge enhancement) - программа фильтрации ультразвукового изображения. Обеспечивает лучшую контрастность контуров и уменьшает уровень шумов.

Пакеты диагностических программ, автоматические вычисления и количественные оценки

  • Основные измерения: измерения расстояния, окружности, площади, объема; измерение тазобедренного сустава; измерение расстояния в M-режиме и др.
  • Пакет гинекологических исследований: матка, левый и правый яичники, левая и правая почки, артерии левого и правого яичников, левый и правый фолликулы.
  • Пакет акушерских исследований: биометрия плода, краниологическое исследование плода, исследование длинных костей плода, измерение индекса околоплодных вод (AFI) и др. Биометрия плода включает измерения теменно-копчиковой длинны (CRL), размера плодного пузыря (GS), бипариетальный размера головки плода (BPD), затылочно-лобного расстояния (OFD), длины окружности головы плода (НC), передне-заднего размера брюшной полости (APD), поперечного размера брюшной полости (TAD), окружности живота (AC), площади сечения тела (FTA), длины бедра (FL), поперечного (TTD) и передне-заднего (APTD) размеров тела плода. Краниологическое исследование плода включает измерения параметров мозжечка (CEREB), а также внешнего (OOD) и внутреннего (IOD) межглазных расстояний. Исследование длинных костей плода включает измерения длины плечевой кости (Humerus), локтевой кости (Ulna), большеберцовой кости (Tibia), лучевой кости (Rad), ключицы (Clav) и позвоночника (LV).
    Кроме того, семь уравнений для оценки веса плода: Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz); ЧСС плода (Fetal HR); таблицы, определяемые пользователем.
  • Пакет урологических расчетов: разностный объем, объем предстательной железы, вычисление плотности простатспецифического антигена (PSA).

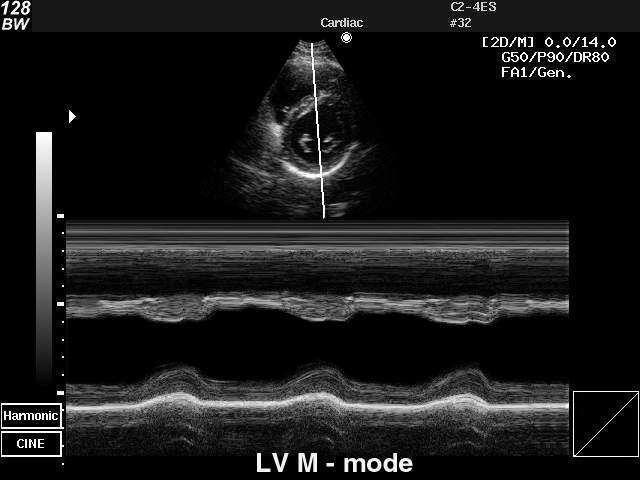

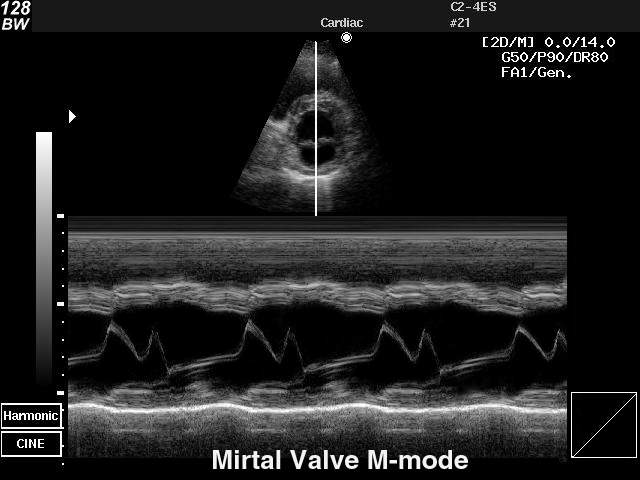

  • Пакет кардиологических исследований: в 2D-режиме рассчитываются значения таких параметров, как объем по методу Симпсона (Simpson), объем по площади и длине, двумерные характериcтики (например, фракция выброса левого желудочка) и масса левого желудочка; в M-режиме вычисляются значения параметров для левого желудочка, аорты и левого предсердия, митрального клапана, а также частота сердечных сокращений.

Подробную информацию о технологиях получения ультразвуковых изображений см. в разделе "Технологии".

Датчики для сканера SonoAce 128BW

Конвексные датчики

Конвексный датчик C 2-4ES/20/120 (микроконвексный)

Конвексный датчик C 2-4ES/20/120 (микроконвексный)

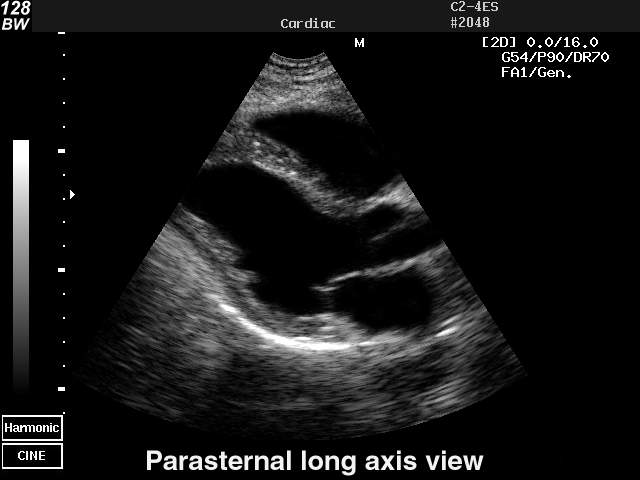

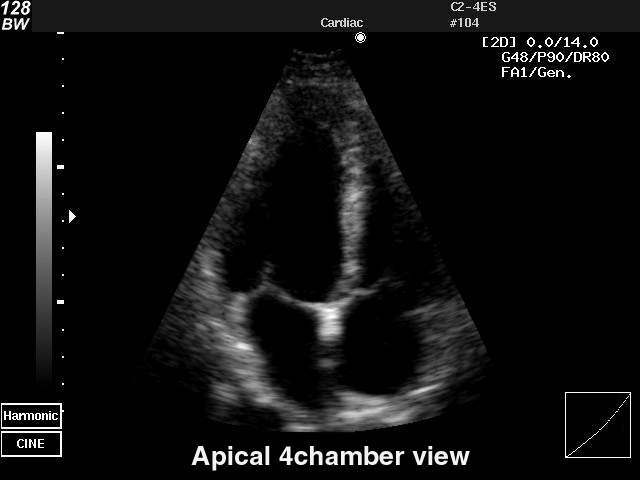

Кардиология, абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: нет.

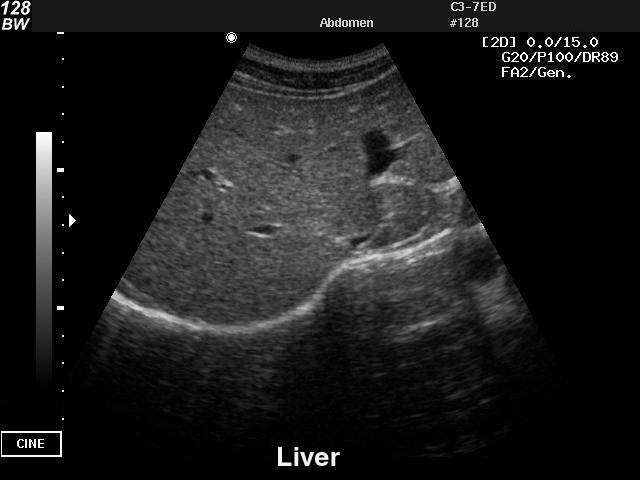

Конвексный датчик C 3-7ED/50/70

Конвексный датчик C 3-7ED/50/70

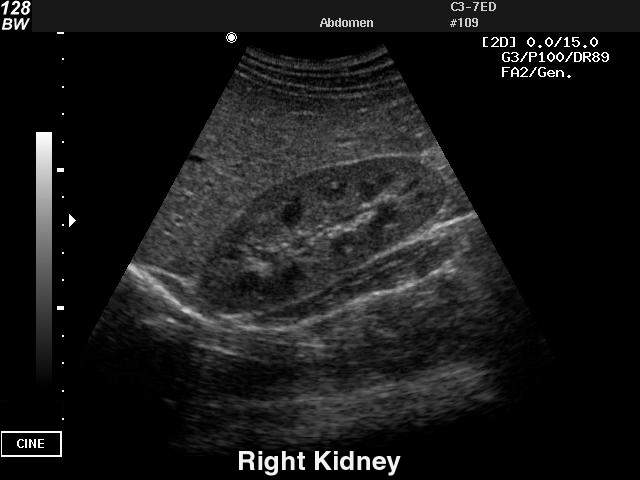

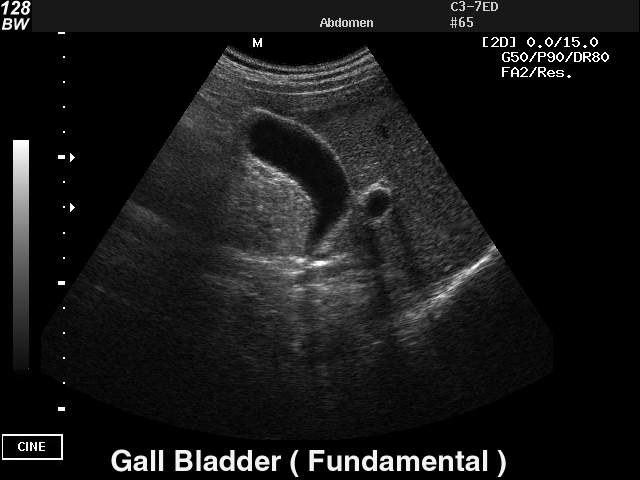

Акушерские исследования (плод, сердце плода), гинекология (матка, яичники), абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: есть.

Конвексный датчик EC 4-9ED/10/150 (вагинальный)

Конвексный датчик EC 4-9ED/10/150 (вагинальный)

Акушерские исследования (ранние сроки), гинекология (матка, яичники), урология (предстательная железа), исследования прямой кишки.
Биопсийный набор: есть.

Конвексный датчик EC 4-9ES/10/150 (ректо-вагинальный)

Конвексный датчик EC 4-9ES/10/150 (ректо-вагинальный)

Акушерские исследования (ранние сроки), гинекология (матка, яичники), урология (предстательная железа), исследования прямой кишки.
Биопсийный набор: есть.

Линейные датчики

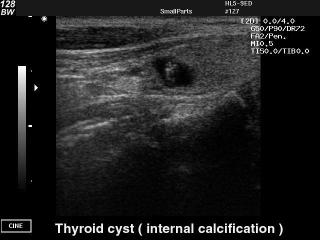

Линейный датчик HL 5-12ED/40

Линейный датчик HL 5-12ED/40

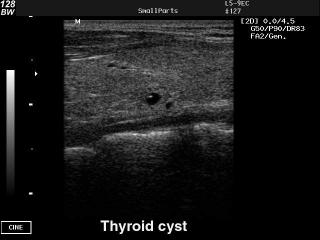

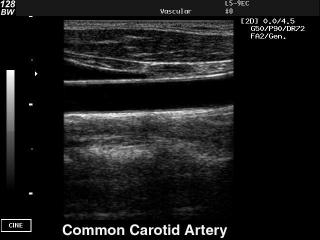

Поверхностные структуры (щитовидная железа, молочная железа, лимфоузлы), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды.
Биопсийный набор: есть.

Линейный датчик L 5-9EC/40

Линейный датчик L 5-9EC/40

Поверхностные структуры (щитовидная железа, молочная железа, лимфоузлы), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды.
Биопсийный набор: есть.

Линейный датчик L 5-9ER/50

Линейный датчик L 5-9ER/50

Поверхностные структуры (щитовидная железа, молочная железа, лимфоузлы), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды.
Биопсийный набор: есть.
