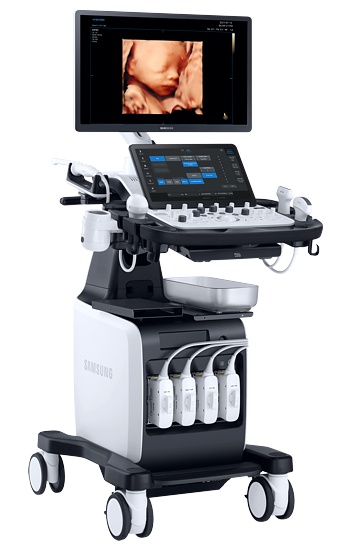

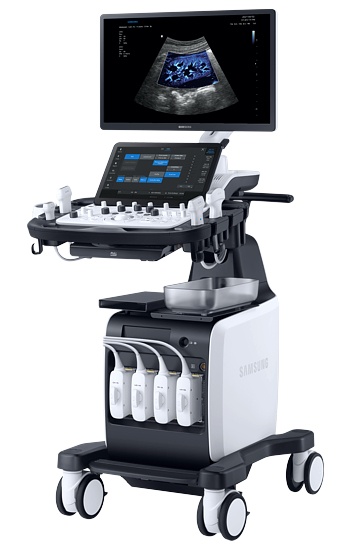

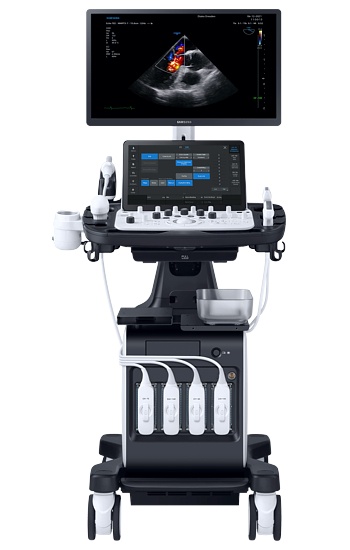

УЗИ сканер V8 (Samsung Medison, новая модель)
V8-RUS - ультразвуковой сканер экспертного класса (премиальный уровень) производства компании Samsung Medison.
УЗ сканер V8 обеспечивает превосходное качество изображения на базе технологии Crystal Architecture™, включающей в себя передовое аппаратное обеспечение, монокристальную технологию изготовления датчиков и сложную программную обработку ультразвуковых лучей. Многочисленные инструменты позволяют оптимизировать рутинную диагностику, автоматически производя измерения, расчеты и классификацию, что существенно сокращает время на исследование и количество нажатий на клавиши. Эргономичный дизайн демонстрирует выверенное мастерство Samsung Medison в создании удобного для специалистов оборудования для уверенной и простой диагностики при исследованиях любой сложности.
Области применения: абдоминальные исследования, акушерство и гинекология, кардиология, ангиология, нефрология, урология, онкология, педиатрия, неонатология, исследования поверхностных органов и костно-мышечной системы, транскраниальные исследования, чреспищеводная эхокардиография.
Базовая комплектация: сканер V8-RUS (монитор 23,8"; встроенные модули: цветного, энергетического, направленного энергетического, импульсно-волнового допплера, тканевая гармоника, S-гармоника, SonoView; ClearVision, MultiVision; Shadow HDR; HQ Vision; кинопамять; EzExam+; NeedleMate+; BiometryAssist; 3D Freehand; USB-порты, сенсорная панель управления 14,0", автоматически регулируемая высота панели под каждого оператора, встроенная клавиатура с трекболом) и руководство оператора.
Опции для сканера V8-RUS: CW, пакет кардиологических расчетов Cardiac, Smart 4D, XI STIC, Realistic VUE, Crystal VUE, Crystal VUE Flow, HDVI, 5D NT, 5D LB, 5D LimbVol, 5D CNS+, 5D Heart Color, 2D Follicle, 5D Follicle, Labor Assist, IOTA, MPI+, Uterine Assist, Elastoscan, E-Strain, E-Cervix, S-Detect for Breast, S-Detect for Thyroid, S-Shearwave Imaging, CEUS+, Auto IMT+, 2D Arterial Analysis, Strain+, StressEcho, ЭКГ модуль, MV Flow, LumiFlow, SEE Stream, Panoramic, Nerve Track, DICOM, Mobile Export, ADVR, S-Fusion, SonoSync, педаль дистанционного управления, держатель для геля с функцией подогрева, цифровой фотопринтер, источник бесперебойного питания.
Видео-презентация сканера V8-RUS
Основные характеристики сканера V8-RUS
- Стационарный ультразвуковой сканер.
- LED монитор – 23,8" (с диодной подсветкой, разрешение 1920x1080) .
- Сенсорная панель управления (touch-screen) 14".
- Разъемы для одновременного подключения до 4-х датчиков.
- Разъем для подключения CW датчика (опционально).
- USB-порты (для подключения периферических устройств, внешних накопителей: флеш-карт или DVD).
- Кинопамять - автоматическая видео-запись фрагмента исследования с возможностями "перемотки", редактирования, проведения расчетов и последующей записи видео в файл.
- Модуль ClearVision - фильтрация изображения в реальном времени: удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение контрастней на границе сред разной эхо-плотности.
- Модуль Shadow HDR – расширенный динамический диапазон для подавления артефактов акустических теней.
- Модуль MultiVision - детализация изображения и уменьшение артефактов за счет технологии получения изображения с учетом нескольких углов инсонации.
- HQ-Vision - предустановка для программы скелетно-мышечной системы, разработанная для улучшения визуализации анатомических структур в ближней и дальней зоне.
- Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на внешние накопители (подключение по USB), проводить измерения в архиве.
Режимы визуализации
- B (2D) - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная).
- M - одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM - цветной М-режим (необходим кардиопакет).
- CD - цветное допплеровское картирование с возможностью изменения допплеровского угла.
- PD - энергетический допплер с возможностью изменения допплеровского угла.
- DPDI - двунаправленный энергетический допплер.
- TDI - тканевый допплер (необходим кардиопакет).
- PW - импульсно-волновой допплер, steering - изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых.
- HPRF - высокочастотный импульсно-волновой допплер.
- CW - постоянно-волновой допплер (опция).
- 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера (необходим Static 3D).
- 4D - трехмерное сканирование объемными датчиками в реальном масштабе времени (необходима опция Smart 4D).
- Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени.
- Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD).
- Трапециевидный режим (для линейных датчиков).
- Масштабирование.
Опции
- Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + программное обеспечение.
- Модуль ЭКГ.
- Модуль панорамного сканирования.
- Модуль CW - постоянно-волновой допплер.
- Модуль NerveTrack – автоматическое определение срединного нерва в поперечном сечении с использованием искуственного интеллекта.
- Модуль Mobile Export – экспорт изображений и кинопетелей пациенту на мобильный телефон по протоколу Wi-Fi.
- Модуль ADVR – модуль потокой записи исследований на носители непосредственно во время исследования.
- Модуль SonoSync – возможность удаленного управления сканером и просмотр исследований в режиме реального времени.
- Модуль 5D NT – программа автоматического измерение воротникового пространства плода по срединно-сагиттальной линии из объемного изображения (по рекоммендациям FMF).
- Модуль 5D LB – программа автоматического определения и измерения длинных костей плода в режиме объемного сканирования.
- Модуль 5D LimbVol – программа автоматического определения и измерения конечностей плода для анализа мягких тканей в режиме объемного сканирования.
- Модуль 5D CNS – программа автоматического построения основных срезов головного мозга плода в режиме объемного сканирования.
- Модуль 5D Heart Color – программа автоматического построения основных срезов средца плода в режиме объемного сканирования с анализом кровотока.
- 2D Follicle – программа автоматического определения и измерения объемов фолликулов в режиме двумерного сканирования.
- 5D Follicle - программа автоматического определения и измерения объемов фолликулов в режиме объемного сканирования.
- Программа LaborAssist – определение угла раскрытия тазового дна (АоР) во втором периоде родов с целью оценки физиологичности родов
- Программа MPI+ – автоматическая оценка индекса производительности миокарда плода (индекс Tei).
- Программа Uterine Assist – автоматическое определение и измерение основных показателей матки во время гинекологических исследований.
- Система DICOM - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).
- Модуль HDVI (High Definition Volume Imaging) - повышение четкости изображения границ тканей с разной эхо-плотностью в объемном изображении (диагностика тонких повреждений тканей, дефектов мозга плода, стенок и клапанов сердца плода).
- Модуль Realistic Vue - программа реконструкции реалистичного 3D УЗИ, при котором на объемное изображение накладывается виртуальный источник освещения. Специальный процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией.
- Модуль Crystal Vue - программа реконструкции прозрачного 3D УЗИ, которое получается при одновременном усилении внутренних и наружных структур. Применяется для визуальной оценки состояния плода и матки, помогает лучше идентифицировать мягкие ткани и кости.
- Модуль Crystal Vue Flow- программа реконструкции прозрачного 3D УЗИ, которое получается при одновременном усилении внутренних и наружных структур. Применяется для визуальной оценки состояния плода и матки, помогает лучше идентифицировать мягкие ткани и кости. Так же визуализирует объемный кровоток.
- Модуль STIC - объемная динамическая визуализация сердца плода.
- Модуль IOTA-ADNEX - программа оценки индивидуального риска рака яичников.
- Модуль AutoIMT - автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.
- Модуль Elastoscan - программы эластографии для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин.
- Модуль E-Strain – полуколичественный анализ индекса Strain Ratio в режиме компресионной эластографии.
- Модуль E-Cervix – количественный анализ жесткости шейки матки для оценки риска преждевременных родов.
- Модуль S-Shearwave imaging – программа цветовой сдвиговой эластографии позволяющая автоматически определять индекс жесткости различных участков исследуемого объекта в кПа или м/с, получая при это еще и индекс достоверности данных RMI.
- Модуль S-Detect Breast - программа автоматического обнаружения и анализа образований молочной железы у женщин, измерение и классификация по системе BI-RADS.
- Модуль S-Detect Thyroid - программа автоматического обнаружения образований и анализа щитовидной железы, измерение и классификация по системе системе TI-RADS.
- Модуль S-Fusion - программа, позволяющая одновременную визуализацию участков печени, молочной или предстательной железы, полученную при помощи ультразвукового исследования и данных КТ или МРТ автоматически на одном экране и в разных режимах (в том числе в режиме реального времени) с помощью специальных магнитных сенсоров на датчике.
- Модуль CEUS+ (Contrast Enchansment UltraSound) - программа, позволяющая проводить обследование с применением контрастных агентов.
- Модуль MV-Flow – программа (режим), позволяющая визуализировать кровоток в микроциркуляторном русле с высоким разрешением без использования контраста.
- Модуль LumiFlow – программа отображения кровотока с объемной графикой для лучшего понимания архитектоники сосудистого русла.
- Модуль 2D Arterial Analysis программа, позволяющая автоматически провести анализ толщины и эластичности стенок разных участков сонной артерии, с выведением результатов в графической форме в движении (кинопетле) аналогично программе Strain для эхокардиографии.
- Модуль Strain+ - программа не векторной оценки степени сократимости миокарда с выведением автоматически расчетов и графиков на экране отдельно по каждому сегменту.
- Модуль Stress Echo – программа для исследования сердца под нагрузкой.
- Программа SEE Stream – режим недопплеровской визуализации кровотока в реальном масштабе времени.
- Педаль дистанционного управления.
Пакет Smart 4D
- Система Static 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера).
- Система Live 3D - трехмерное сканирование объемными датчиками в реальном масштабе времени (4D).
- Модуль SFVI.
- Модуль VSI.
- Модуль Smooth Cut.
- Пакет 3DXI.
- Пакет 3DMXI.
Пакет опций 3D XI (объемная ультразвуковая томография)
- MSV (Multi-Slice View или мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании.
- VolumeCT - трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View).
- OVIX (Oblique View eXtended) - получение фрагмента трехмерного изображения (в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой) в направлении произвольного косого среза трехмерного объекта исследования.
Пакет опций 3D MXI (мульти-объемная ультразвуковая томография)
- Multi Volume Slice - одновременный просмотр на экране нескольких объемных срезов трехмерного объекта исследования.
- Mirror View (зеркальный режим) - режим отображения трехмерного объекта исследования, при котором одновременно представлены трехмерные изображения спереди, слева, справа и сверху.
- Multi OVIX - одновременный просмотр на экране нескольких изображений OVIX, полученных из трехмерного объекта исследования.
Инновационные технологии
- S-Vue датчики - некоторые датчики имеют улучшенный монокристаллический тип пьезоэлементов (технология изготовления пьезоэлементов из выращенных монокристаллов).
- Модуль NerveTrack – автоматическое определение срединного нерва в поперечном сечении с использованием искуственного интеллекта.
- Модуль S-Shearwave imaging – программа цветовой сдвиговой эластографии позволяющая автоматически определять индекс жесткости различных участков исследуемого объекта в кПа или м/с, получая при это еще и индекс достоверности данных RMI.
- Модуль MV-Flow - программа (режим), позволяющая визуализировать кровоток в микроциркуляторном русле с высоким разрешением без использования контраста.
- Модуль S-Detect Breast - программа автоматического обнаружения и анализа образований молочной железы у женщин, измерение и классификация по системе BI-RADS.
- Модуль S-Detect Thyroid - программа автоматического обнаружения образований и анализа щитовидной железы, измерение и классификация по системе системе TI-RADS.
- Модуль S-Fusion - программа, позволяющая одновременную визуализацию участков печени, молочной или предстательной железы, полученную при помощи ультразвукового исследования и данных КТ или МРТ автоматически на одном экране и в разных режимах (в том числе в режиме реального времени) с помощью специальных магнитных сенсоров на датчике.
Основные измерения
- B-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем.
- D-режим: скорость, давление, ускорение, замедление.
- M-режим: время, расстояние, уклон.
Пакеты расчетов (измерения и отчеты)
- Гинекология: матка, левый и правый яичники, левый и правый фолликулы, левая и правая яичниковые артерии, левая и правая маточные артерии, эндометрий, киста, опухоль, объемное образование и др.
- Акушерство: биометрия плода (плодное яйцо (GS), теменно-копчиковая длина (CRL), бипариетальный размер головки (BPD), лобно-затылочное расстояние (OFD), окружности головы (НC), передне-задний размер живота (APD), поперечный размер живота (TAD), окружность живота (AC), длина бедра (FL) и др.), длинные кости плода (плечевая (Humerus), локтевая (Ulna), лучевая (Rad), большеберцовая (Tibia), малая берцовая, ключица (Clav) и позвоночник (LV), краниологическое исследование плода (мозжечок (CEREB), внешнее (OOD) и внутреннее (IOD) межглазничные расстояния, большая цистерна, шейная складка, боковые желудочки, носовая кость), другие показатели плода (ступня, ухо, средняя фаланга, почки, таз), индекс околоплодных вод (AFI), допплерометрия (пупочная артерия, средняя мозговая артерия, маточные артерии, плацентарная артерия, сонные артерии, аорта плода, венозный проток, ЧСС плода); уравнения для оценки веса плода (Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz)); таблицы, определяемые пользователем.
- Сердце плода: измерения в В-режиме (отношение площади сердца и грудной клетки), измерения в М-режиме (толщина межжелудочковой перегородки в диастолу, конечнодиастолический размер левого желудочка, толщина задней стенки левого желудочка в диастолу, толщина межжелудочковой перегородки в систолу, размер левого желудочка в систолу, толщина задней стенки левого желудочка в систолу, внутренний размер правого желудочка в диастолу), измерения в режиме спектрального допплера (легочный ствол, артериальный проток, нижняя полая вена, венозный проток, восходящая аорта, нисходящая аорта, трансмитральный кровоток, митральная регургитация, трикуспидальный кровоток, трикуспидальная регургитация, индекс преднагрузки, ЧСС).
- Пакет кардиологических исследований.
М-режим: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолическая и диастолическая), толщины ЗСЛЖ (систолическая и диастолическая), размеров ЛЖ и ПЖ (систолический и диастолический), ФВ (Teichholz).
B-режим: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров ЛП и ПП (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов ЛП и ПП, объемов ЛЖ (метод "Площадь-Длина", метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ.
CD-режим (ЦДК): измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП И МЖП.
PW-режим (импульсно-волновой допплер): автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра митрального, аортального и трикуспидального клапанов, клапана легочной артерии, кровотока в выходном тракте ЛЖ и ПЖ (пиковая/средняя скорость, пиковый/средний градиент давления, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных и печеночных вен.
CW-режим (постоянно-волновой допплер): программы расчета работы митрального, аортального и трикуспидального клапанов, клапана легочной артерии.
TD-режим (тканевой допплер): количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ. - Сонные артерии: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, средняя толщина интимы, объемный кровоток.
- Артерии верхних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
- Артерии нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
- Вены нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; максимальная скорость, диаметр сосуда.
- Сосуды брюшной полости: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
- Урология: объем мочевого пузыря, остаточный объем, объем предстательной железы по WG, объем Т-зон, объем почки (методы измерения объема: три расстояния, три расстояния и коэффициент, эллипсоид).
Сокращения: ЛП/ПП - левое/правое предсердие, МЖП - межжелудочковая перегородка, МПП - межпредсердная перегородка, ЗСЛЖ - задняя стенка левого желудочка, ЛЖ/ПЖ - левый/правый желудочек, ФВ - фракция выброса, ПФСМР - площадь формирующейся струи митральной регуритации (PISA - proximal isovelocity surface area), ПСС/КДС - пиковая систолическая / конечная диастолическая скорость.
Датчики для сканера V8-RUS
Конвексные датчики
Внутриполостной датчик EA2-11AR (2-11 МГц, угол обзора 150°)
Клиническое применение: акушерство (ранние сроки), гинекология (матка, яичники), урология (предстательная железа).
Биопсийный набор: есть.
Внутриполостной датчик EA2-11AV (2-11 МГц, угол обзора 150°)
Клиническое применение: акушерство (ранние сроки), гинекология (матка, яичники), урология (предстательная железа).
Биопсийный набор: есть.
Внутриполостной микроконвексный датчик miniER7 (радиус кривизны сканирующей поверхности 7 мм, уменьшенного размера для снижения болевого синдрома при ТРУЗИ)
Клиническое применение: урология, гинекология, акушерство.
Биопсийный набор: нет.
Конвексный датчик CA1-7S (1-7 МГц, монокристальный)
Клиническое применение: абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубоко расположенные сосуды), акушерские исследования (плод, сердце плода), гинекология (матка, яичники), периферические сосуды и педиатрия.
Биопсийный набор: есть.

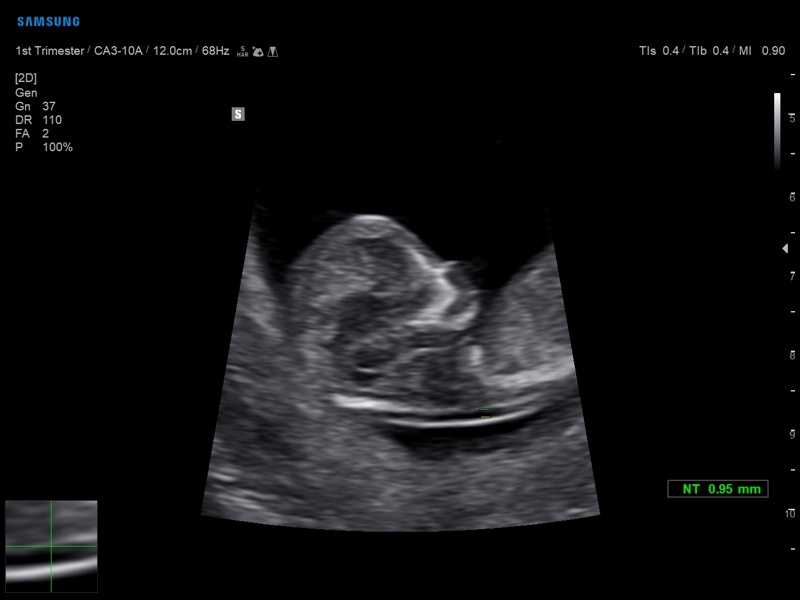

Конвексный датчик CA3-10A (3-10 МГц, монокристальный)
Клиническое применение: абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубоко расположенные сосуды), акушерские исследования (плод, сердце плода), гинекология (матка, яичники), периферические сосуды и педиатрия.
Биопсийный набор: есть.
Линейный датчик LA2-9S (2-9 МГц, монокристальный)
Клиническое применение: сосудистые исследования, абдоминальные исследования, скелетно-мышечные исследования, педиатрия, поверхностно расположенные структуры.
Биопсийный набор: есть.
Микроконвексный неонатальный датчик CA4-10M (4-10 МГц)
Клиническое применение: абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубоко расположенные сосуды), периферические сосуды и педиатрия.
Биопсийный набор: нет.
Фазированные датчики
Секторный фазированный датчик PA1-5A (1-5 МГц, монокристальный)
Клиническое применение: кардиология, транскраниальные исследования, абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубоко расположенные сосуды), педиатрия.
Биопсийный набор: есть.
Секторный фазированный датчик PA3-8B (3-8 МГц)
Клиническое применение: кардиология, транскраниальные исследования, абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубоко расположенные сосуды), педиатрия.
Биопсийный набор: нет.
Секторный фазированный датчик PA4-12B (4-12 МГц)
Клиническое применение: кардиология у новорожденных и детей, транскраниальные исследования.
Биопсийный набор: есть.
Линейные датчики

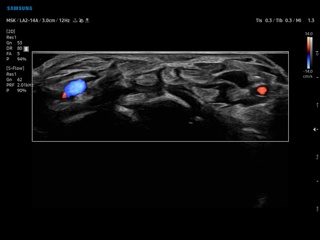

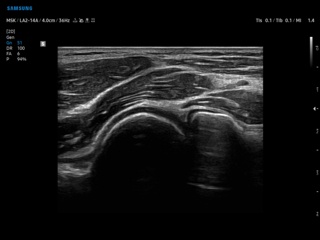

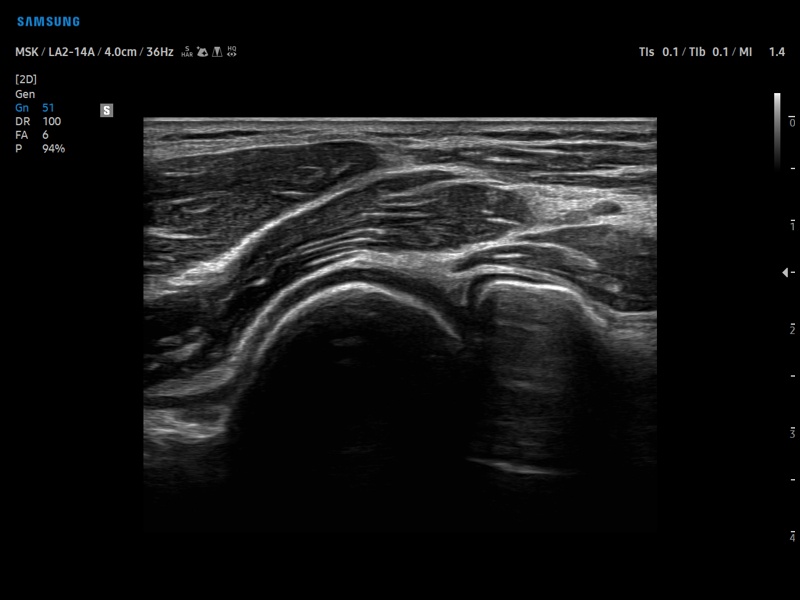

Линейный датчик LA2-14A (2-14 МГц, монокристальный)
Клиническое применение: глубоко расположенные сосуды, кишечник, щитовидная железа, молочная железа, лимфоузлы, абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка) и скелетно-мышечная система (суставы, мышцы), педиатрия.
Биопсийный набор: есть.
Линейный датчик LA4-18A (4-18 МГц)
Клиническое применение: глубоко расположенные сосуды, кишечник, щитовидная железа, молочная железа, лимфоузлы, абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка) и скелетно-мышечная система (суставы, мышцы), педиатрия.
Биопсийный набор: есть.
Интраоперационные датчики
Линейный интраоперационный датчик LA3-22AI (3-22 МГц, Г-образный)
Клиническое применение: скелетно-мышечная система (суставы, мышцы, подкожные структуры).
Биопсийный набор: нет.
Объемные датчики
Объемный внутриполостной датчик EV2-10A (2-10 МГц)
Клиническое применение: акушерство (ранние сроки), гинекология (матка, яичники), урология (предстательная железа).
Биопсийный набор: есть.
Объемный конвексный датчик CV1-8A (1-8 МГц, монокристальный)
Клиническое применение: абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубоко расположенные сосуды), акушерские исследования (плод, сердце плода), гинекология (матка, яичники).
Биопсийный набор: есть.
Чреспищеводные датчики
Чреспищеводный датчик MMPT3-7 (3-7 МГц, фазированный)
Клиническое применение: чреспищеводная эхокардиография.
Биопсийный набор: нет.
Допплеровские датчики
Допплеровский датчик CW6.0 (6 МГц, карандашный)
Клиническое применение: транскраниальные исследования, сосуды.
Биопсийный набор: нет.
Допплеровский датчик DP2B (2 МГц, карандашный)
Клиническое применение: транскраниальные исследования, сосуды.
Биопсийный набор: нет.
