Пренатальная диагностика тетрады Фалло

Затикян Евгения Павловна
Е.П. Затикян.
Научный центр акушерства, гинекологии и перинатологии РАМН,
Москва, Россия.

УЗИ сканер WS80

Идеальный инструмент для пренатальных исследований. Уникальное качество изображения и весь спектр диагностических программ для экспертной оценки здоровья женщины.

Тетрада Фалло характеризуется недоразвитием выходного отдела правого желудочка и смещением конусной перегородки кпереди и влево. Смещение перегородки обусловливает стеноз выходного отдела правого желудочка с нарушением развития фиброзного кольца легочного ствола, ее клапанного аппарата и очень часто ствола легочной артерии.

Первые сообщения о пороке датируются 1671 г. В 1888 г. Фалло систематизировал наблюдения и описал порок как самостоятельную нозологическую форму, дав анатомическую характеристику порока, который и был впоследствии назван его именем. Он составляет 12-14% всех врожденных пороков сердца (Г. Банкл, 1980) [1]. В основе этих цифр - патолого-анатомический материал. В 1999 г. C. Tennstedt еt al. [2] на материале 815 секций врожденных мальформаций у плода и новорожденного показали, что пороки сердца в 31% наблюдений приходятся на спонтанные и инфицированные аборты и в 7% случаев наблюдаются у мертворожденных. В клинике на долю тетрады Фалло приходится лишь 3%.

Тяжесть течения и прогноз определяются степенью стенозирования выходного тракта правого желудочка. При этом 25% умирает в течение года жизни в основном в первые месяцы, 40% - к 3 годам жизни, 70% - к 10 годам и 95% - к 40 годам жизни (В.И. Бураковский, Л.А. Бокерия,1989 [3]). В 10-20 % имеется различная экстракардиальная патология (H. Bankle, 1970) [4], но характерных сочетаний отмечено не было.

Изолированные сообщения с описанием диагностики тетрады Фалло в основном представлены работами по скрининговому ультразвуковому выявлению пороков сердца у плода без анализа характерных эхокардиографических особенностей либо с описанием единичных случаев (C.S. Kleimman et al., 1982 [5]; L.D. Allan et al., 1984, [6]; J.W. Vladimiroff et al., 1984 [7]; J.A. Copel et al., 1987 [8]; R.G. Williams, 1989 [9]; D.L. Brown et al., 1993 [10]; C.C. Liang et al., 1997 [11]; S.J. Yoo et al., 1997 [12]).

Анализ пренатального и постнатального ультразвукового исследования 18 наблюдений пациентов с тетрадой Фалло лег в основу написания данной работы. В 3 случаях беременность была прервана; 15 новорожденных родились с нормальными массо-ростовыми показателями. В первые сутки состояние новорожденных было удовлетворительным без каких-либо клинических проявлений патологии сердца. После функционального закрытия артериального протока отмечено значительное ухудшение состояния детей, в связи с чем им было проведено детальное обследование, включающее комплесное кардиологическое исследование. В связи с выявлением врожденного порока сердца новорожденные были переведены в специализированное кардиологическое отделение для лечения и подготовки к операции. Судьба детей прослежена на протяжении года. Имелось 6 летальных исходов, 5 наблюдений эффективного кардиохирургического лечения и в 4 случаях состояние детей оставалось тяжелым с признаками декомпенсации кровообращения, из-за чего оперативное вмешательство им не проводилось.

Анализ результатов ультразвукового исследования при пренатальном исследовании выявил определенные закономерности. Во всех наблюдениях при ультразвуковом исследовании был обнаружен дефект межжелудочковой перегородки (рис. 1), который наиболее четко визуализировался не при получении четырехкамерного сечения сердца, а при сканировании по длинной оси сердца от полости левого желудочка до аорты, доказывая нарушение септальноаортального продолжения.

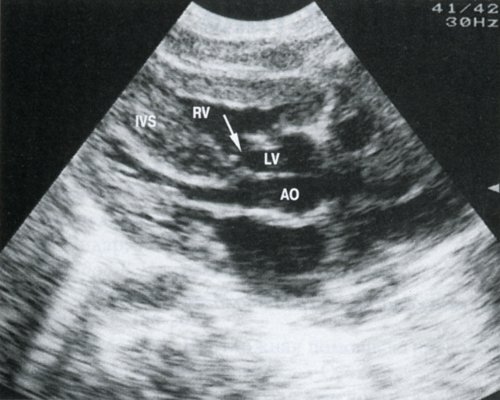

УЗ-сканирование сердца по длинной оси у новорожденного (2 сут жизни)

Рис. 1. Сканирование сердца по длинной оси у новорожденного - 2 сут жизни. Отмечается значительное расширение аорты (АО), смещение ее кпереди, за счет чего аорта расположена как "аорта-наездник". Отмечается выраженная гипертрофия межжелудочковой перегородки (IVS) и миокарда задней стенки левого желудочка (LV). RV - правый желудочек. Стрелкой указан высокий дефект межжелудочковой перегородки.

Диаметр аорты у всех пациентов как антенатально, так и в раннем неонатальном периоде превышал нормальные значения. Аорта во всех случаях была смещена по отношению к межжелудочковой перегородке. Степень выраженности декстропозиции аорты варьировала от незначительной до резко выраженной (см. рис. 1).

Выявлено сужение легочной артерии на уровне клапанного кольца от незначительного до полной обструкции. Наиболее информативным для оценки степени сужения было использование цветного картирования потока (рис. 2, 3).

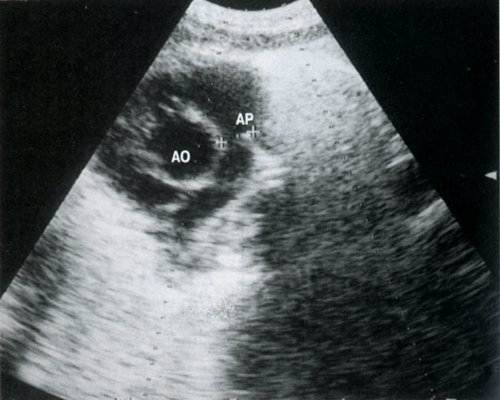

УЗ-сканирование выходного тракта правого желудочка и ствола легочной артерии (новорожденный - 2 сут жизни)

Рис. 2. Новорожденный - 2 сут жизни. Сканирование выходного тракта правого желудочка и ствола легочной артерии (АР). Отмечается сужение на уровне клапанного кольца до 0,48 см (норма 0,9-1).

Цветное картирование потока выходного тракта правого желудочка у плода (31 нед гестации)

Рис. 3. Цветное картирование потока выходного тракта правого желудочка у плода в 31 нед гестации. Отмечается сужение на уровне клапанного кольца (стрелка).

Все вышеперечисленные ультразвуковые признаки - основные в диагностике тетрады Фалло для любого возраста и являются классическими, описанию которых посвящены многие публикации , начиная с 1972 г. (H. Feigenbaum,1972 [13]; F. Vernejoul et al., 1977 [14]; В.В. Бобков и соавт. 1978 [15], В.И. Бураковский, Л.А. Бокерия,1989 [3]).

Анализ материала показал, что наряду с этими классическими проявлениями порока в пренатальном периоде имеются отличные от классики ультразвуковые проявления патологии. Обращали на себя внимание увеличенные размеры левого желудочка в отличие от нормы. Как известно, антенатально и постнатально размер левого желудочка либо равен размеру правого желудочка либо незначительно меньше его. Во всех наблюдениях левый желудочек по размерам полости превышал показатели правого желудочка (рис. 4).

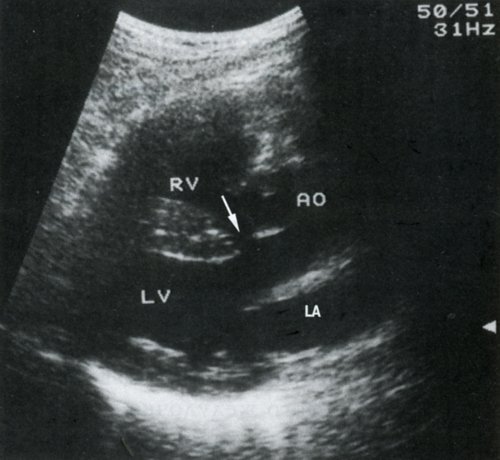

УЗ-сканирование по длинной оси у новорожденного - аорта (AO) расширена и смещена, полость левого желудочка (LV) увеличена, правый желудочек (RV) небольших размеров, LA - левое предсердие, стрелка - дефект межжелудочковой перегородки

Рис. 4. Сканирование по длинной оси у новорожденного. Аорта (AO) расширена и смещена. Полость левого желудочка (LV) увеличена. Правый желудочек (RV) небольших размеров. LA - левое предсердие. Стрелка - дефект межжелудочковой перегородки.

По абсолютным показателям размер правого желудочка был менее нормы для каждого срока беременности или для определенного дня жизни, но степень уменьшения размеров правого желудочка варьировала в различных пределах. Кроме того, имелась выраженная гипертрофия миокарда задней стенки левого желудочка и межжелудочковой перегородки, начиная с 22 нед. гестации, что также значительно отличается от нормальных параметров сердца у плода (рис. 5).

УЗИ сердца у плода в 28 недель беременности - выраженная гипертрофия миокарда и увеличение размеров левого желудочка (LV) и межжелудочковой перегородки (IVS), имеется сужение легочной артерии (PA) на уровне клапанного кольца и аневризматическое расширение ствола (стрелка), указывающее на выраженность клапанного стеноза

Рис. 5. Ультразвуковое исследование сердца у плода в 28 недель беременности. Отмечается выраженная гипертрофия миокарда и увеличение размеров левого желудочка (LV) и межжелудочковой перегородки (IVS). Имеется сужение легочной артерии (PA) на уровне клапанного кольца и аневризматическое расширение ствола (стрелка), указывающее на выраженность клапанного стеноза.

Так же ни в одном наблюдении не было выявлено инфундибулярного сужения в правом желудочке. Лишь у небольшой части пациентов отмечена повышенная трабекулярность правого желудочка.

Таким образом, по результатам ультразвукового исследования в пренатальном периоде были отмечены следующие характерные признаки:

  • уменьшение абсолютных размеров правого желудочка;
  • отсутствие гипертрофии миокарда правого желудочка;
  • увеличение размера левого желудочка;
  • гипертрофия миокарда левого желудочка и межжелудочковой перегородки;
  • наличие высокого дефекта межжелудочковой перегородки;
  • расширение корня аорты;
  • смещение аорты кпереди или "верхом сидящая аорта".

В постнатальном периоде использование допплеровского картирования к диагностике патологии добавляет следующие ультразвуковые признаки, обусловленные характером нарушения внутрисердечной гемодинамики при тетраде Фалло:

  • турбулентный поток в правом желудочке в период систолы вследствие шунта из левого в правый желудочек;
  • турбулентный поток в выходном тракте левого желудочка в диастолу вследствие шунтирования крови из правого в левый желудочек;
  • усиление скорости кровотока и турбулентный поток в легочной артерии из-за наличия сужения.

Полученные ультразвуковые признаки были сопоставлены с клиническими проявлениями, данными операции или аутопсии. Оказалось, что степень уменьшения размеров правого желудочка в равной степени, как и гипертрофия миокарда левого желудочка, увеличение его размеров и гипертрофия межжелудочковой перегородки, находятся в прямой зависимости от степени выраженности обструкции на уровне клапанного кольца легочной артерии.

Обсуждение

На протяжении многих лет фетальной кардиологии пренатальной диагностике тетрады Фалло посвящено небольшое количество публикаций (C.S. Kleinmann et al., 1982 [5]; L.D. Allan et al., 1984 [6]). Наиболее часто приводятся статистические данные в работах общего плана по диагностике врожденных пороков сердца. (S.J. Yoo et al., 1997 [12]; J.M. Schleich et al.,1998[16]).

Внедрение новых модификаций ультразвукового исследования дало новый толчок к появлению за 1998-99 гг. нескольких статей, посвященных диагностике данной патологии. (T. Ohba et al., 1990 [17]; C.C. Hsieh et al., 1995 [18]; L.K. Hornberger et al., 1995 [19]; S.J. Yoo et al, 1999 [20]).

Авторы едины во мнении, что при рутинном ультразвуковом исследовании диагноз тетрады Фалло затруднителен, так как четко визуализируются четыре камеры сердца и три магистральных сосуда при поперечном сечении (S.J. Yoo et al, 1997 [12]). Поэтому в публикациях, посвященных антенатальной диагностике тетрады Фалло, многие авторы акцентируют внимание на то, что ведущими признаками патологии, которые постоянно встречаются, считаются наличие большого дефекта межжелудочковой перегородки и обязательное присутствие трех магистральных сосудов при исследовании по короткой оси (C.C. Hsieh et al., 1995 [18]; S.J. Yoo et al., 1997 [12]). Таким образом, наличие высокого дефекта межжелудочковой перегородки, расширение аорты и ее смещение, а также обязательное наличие трех магистральных сосудов являются дифференциально диагностическими критериями тетрады Фалло в отличие от общего артериального ствола, транспозиции магистральных сосудов. Как диагностические критерии авторами предложено (L.K. Hornberger et al., 1995 [19]) оценивать в динамике отношение диаметра легочной артерии к диаметру аорты, которое в группе пациентов с тетрадой Фалло составляет 0,50-0,73±0,15 в зависимости от степени выраженности патологии. При этом авторы считают, что только динамическое наблюдение позволяет оценить это соотношение, так как в сроки 23-24 нед гестации оно может быть нормальным. Что же касается инфундибулярного (подклапанного) стеноза, который входит в диагностические признаки патологии, то в ранние сроки он не выявляется и при ультразвуковом исследовании и на секции (T. Ohba еt al., 1990 [17]). Это соответствует мнению, бытующему в литературе, что данная составляющая часть патологии проявляется в более зрелом возрасте и увеличивается с возрастом пациента (В.И. Бураковский, Л.А. Бокерия, 1989 [3]).

В представленной работе показано, что основным дифференциально-диагностическим признаком, позволяющим антенатально поставить диагноз тетрады Фалло, является гипертрофия межжелудочковой перегородки, миокарда левого желудочка и его увеличенные размеры. Гипертрофия миокарда левого желудочка при данной патологии обусловлена особенностями кровообращения, так как тетрада Фалло относится к числу немногих врожденных пороков сердца, которые вызывают нарушения внутрисердечной гемодинамики антенатально. При наличии выраженного стеноза или атрезии легочной артерии легочный кровоток, в отличие от нормы осуществляется из левого желудочка через боталлов проток (K. Jefferson et al., 1972 [21]). В силу сохраненного кровообращения развитие плода не страдает, и дети рождаются в срок с нормальными показателями массы и роста. Поскольку правый желудочек при наличии данной формы порока не задействован в работе, то в отличие от нормы антенатально не отмечается его гипертрофия, как это показано в представленной работе, так же как и другими авторами (Р. Ромеро и соавт., 1994 [22]). В то же время наблюдается гипертрофия миокарда левого желудочка, поскольку он принимает на себя функцию правого желудочка. Антенатально диагностику одного из основных признаков патологии - дефекта межжелудочковой перегородки, по нашим данным, следует проводить не при четырехкамерном сечении, а по длинной оси сердца.

После рождения гемодинамические изменения при тетраде Фалло обусловлены степенью препятствия выбросу крови из правого желудочка в малый круг кровообращения и наличием дефекта межжелудочковой перегородки.

Таким образом, анализ антенатальных и постнатальных изменений эхокардиографических показателей выявил особенности их при тетраде Фалло, способствуя тем самым правильной диагностике одного из наиболее часто встречающихся врожденных пороков сердца.

Литература

  1. Банкл Г. Врожденные пороки сердца и крупных сосудов. - М.: Медицина, 1980.
  2. Tennstedt C., Chaoui R., Korner H., Dietel M. Spectrum of congenital heart defects and extracardiac malformations associated with chromosomal abnormalities: results of a seven year necropsy study // Heart, 1999, v.82, N1, p.34-39.
  3. Бураковский В.И., Бокерия Л.А. Сердечнососудистая хирургия. - М.: Медицина, 1989.
  4. Bankle H. Das konnatale Herzvitium in der Sektionsstatistik //Arch. Kreisl. Forst., 1970., v.62.118.
  5. Kleimman C.S, Donnerstein R.L,De Vore G.R. et al. Fetal echocardiography for evaluation of in utero congestive heart failure: A technique for study of nonimmune fetal hydrops // N.Engl.J.Med. 1982.-306.- p.568.
  6. Allan L.D.,Crawford D.C.,Anderson R.H. et al. Echocardiography and anatomical correlations in fetal congenital heart disease // Br.Heart J. 1984.52.-p.542.
  7. Vladimiroff J.W, Stewart P.A. Tonge H.M. The role of diagnostic ultrasound in the stydy of fetal cardiac abnormalities // Ultrasound Med. Biol.1984.-10.-p.457.
  8. Copel J.A.,Pilu, Green J et al. Fetal echocardiographic screening for congenital disease: The importance of the four chambrer view // Am. J.Obstet..-1987.-157.p.648.
  9. Williams R.G. Fetal cardiology //Current Opinion in Cardiology.-1989, .-N4.-p.60-63.
  10. Brown D.L.,Disalvo D.N., Frates M.C. et al. Sonography of the fetal heart: normal variants and pitfalls // AJR. Am. J. Roentgenol., 1993, v.160, N6.p.1251-1255.
  11. Liang C.C., Tsai C.C.,Hsieh C.,Soong Y.K. Prenatal diagnosis of tetralogy of Fallot with absent pulmonary valve accompanied by hydrops fetalis // Gynecolol. Obstet. Invest,1997,v.44.N1,p. 61-63.
  12. Yoo S.J., Lee Y.H., Kim E.S., Ryu H.M., Kim M.Y., Choi H.K., Cho K.S., Kim A. Three-vessel view of the fetal upper mediastinum: an easy means of detecting abnormalities of the ventricular outflow tracts and great arteries during obstetric screening // J. Ultrasound Obstet Gynecol, 1997, v.9, N3,p. 173-82.
  13. Feigenbaum H. Echocardiography.// Philadelphia, lea, Febiger, 1972.
  14. Vernejoul F., Baligadao S., Haiat R. Progres recents en echocardiographie. // Coeur Med. Interne.,1977,v.16,N1,p. 139-152.
  15. Зарецкий В.В., Бобков В.В., Ольбинская Л.И. Клиническая эхокардиография. - М.: Медицина, 1979.
  16. Schleich J.M., Almange C. Fetal echocardiography // Arch Pediatr.,1998,v.5, N11, p. 1236-1245.
  17. Ohba T., Matsui K., Nakamura K., Nishimura K., Ito M.,Okamura H. Tetralogy of Fallot with absent pulmonary valve detected by fetal echocardiography // Int. Gynaecol. Obstet., 1990, v.32., N1, p.71-74.
  18. Hsieh C.C., Chiu T.H., Kuo D.M., Hsieh T.T. Prenatal diagnosis of tetralogy of Fallot by Doppler color flow mapping// J. Formos Med. Assos., 1995, v.94.,N10,p. 619-621.
  19. Hornberger L.K., Sanders S.P., Sahn D.J., Rice M.J., Spevak P.J. et al. In utero pulmonary artery and aortic growth and potential for progression of pulmonary outflow tract obstruction in tetralogy of Fallot. // J. Am. Coll.Cardiol.,1995,v.25,N3.p.739-745.
  20. Yoo S.J., Lee Y.H., Kim E.S., Ryu H.M., Kim M.Y., Chun Y.K., Hong S.R. Tetralogy of Fallot in the fetus findings at targeted sonography // Ultrasound Obstet. Gynecology,1999 v. 14, N1, p.29-37.
  21. Jefferson K.,Rees S.,Somerville J. Systemic arterial supplе to the lung in pulmonary atresia and its relation to pulmonary artery development // Br.Heart J.-1972.-v.34.-p.418.
  22. Ромеро Р., Пилу В., Дженти Ф., Гидини А., Хоббинс Д. Пренатальная диагностика врожденных пороков развития плода. - М.: Медицина, 1994.
