УЗИ аппарат PT60 (Samsung Medison, снят с производства)

PT60A - портативный ультразвуковой аппарат с цветным допплером и современными технологиями, разработанный инженерами компании Samsung для работы в операционной, неотложной помощи, интенсивной терапии и спортивной медицины, может использоваться и в других областях. PT60A сделан в формате планшета - имеет малый вес и сенсорный экран, может работать от встроенного аккумулятора, улучшены возможности для проведения различных манипуляций под УЗ-контролем (блокада нерва, биопсия и т.п.). Для более четкой визуализации пункционной иглы применяется технология Needle Mate™.

показать полностью »

Области применения: акушерство и гинекология, абдоминальные исследования и маммология, урология и эхокардиография, поверхностно расположенные органы и исследования сосудов, мускуло-скелетные исследования, а также педиатрия, неонаталогия, транскраниальные исследования, анестезиология и неотложная медицина, транскраниальная эхография, интраоперационные исследования.

Базовая комплектация: сканер PT60A (сенсорный экран со светодиодной подсветкой; допплеры: цветной, энергетический и импульсно-волновой, HPRF; 2-я гармоника, кардиопакет, SonoView (система архивации); 2 USB-порта), руководство оператора.

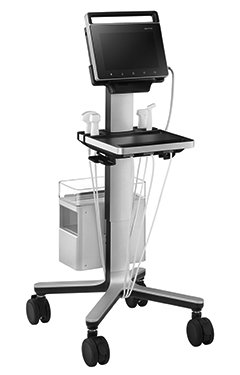

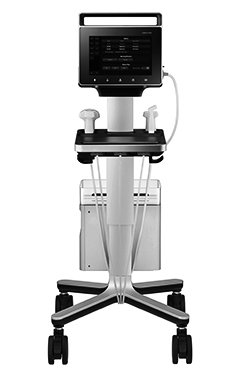

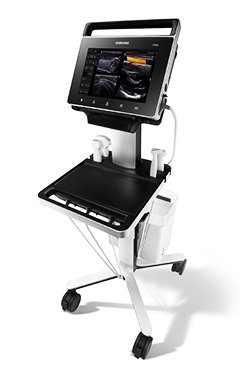

Опции для аппарата PT60A: тележка с разветвителем на 3 датчика; технологии ClearVision, AutoIMT; система DICOM.

Видео-презентация аппарата PT60A

Основные характеристики аппарата PT60A

  • Портативный ультразвуковой сканер.
  • Сенсорный экран (touch-screen) со светодиодной подсветкой.
  • Режимы сканирования: B, 2B, M, B+M, 4B;
    - CFM - цветное допплеровское картирование;
    - PD - энергетический допплер;
    - PW - импульсный допплер;
    - HPRF - высокочастотный импульсный допплер.
  • Особенности сканирования:
    - дуплексный и триплексный режим;
    - трапециевидный режим сканирования для линейных датчиков;
    - тканевая гармоника (регистрация 2-й гармоники эхосигнала, в том числе с помощью инверсной технологии);
    - увеличение в реальном масштабе времени;
    - автоматический анализ допплеровских кривых;
    - глубина сканирования до 36 см;
    - steering - возможность изменения допплеровского угла в режимах CFM и PD;
    - дуплексный и триплексный режим.
  • Микро-разъем для подключения 1 датчика (разветвитель на 3 датчика - опция, встроен в тележку).
  • Увеличение в реальном масштабе времени, кинопамять, мультичастотные датчики.
  • USB-порты (для подключения периферических устройств, внешних накопителей: флеш-карт).
  • Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на внешние накопители (подключение по USB), проводить измерения в архиве.
  • Система DICOM (опция) - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).

Технологии и программное обеспечение

  • Quick Scan - режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B- и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов.

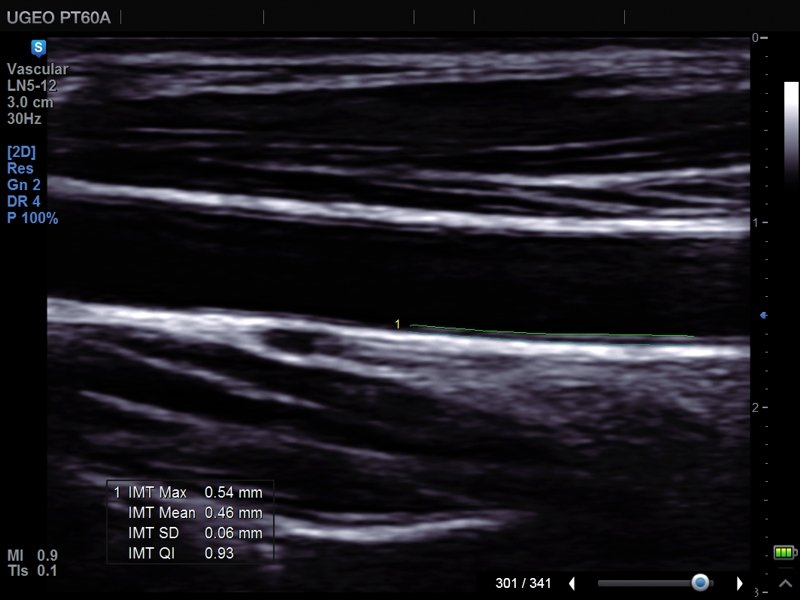

  • Auto IMT - полуавтоматическое измерение толщины комплекса интима-медиа (ТИМ) как проксимальной, так и дистальной стенки общей сонной артерии (ОСА).
  • ClearVision - устраняет нежелательные артефакты в виде спекл-шумов, усиливая контрастное разрешение и четкость контуров, что кардинально улучшает качество изображения.
  • MultiVision - наложение изображений исследуемого объекта, полученных путем изменения угла сканирующих лучей, для повышения пространственного и контрастного разрешения.
  • Needle Mate - выделение местоположения пункционной иглы при проведении различных медицинских манипуляций под УЗ-контролем, например, блокаде нерва и биопсии.
  • THI (Tissue Harmonic Imaging), тканевая или 2-я гармоника - повышает качество изображения, линейное и контрастное разрешение у трудно визуализируемых пациентов. Дает преимущество при исследовании пациентов с избыточным весом.

Пакеты ультразвуковых диагностических программ

  • Расчет возраста плода с помощью различных измерений: бипариетального диаметра, длины бедренной кости, копчико-теменного размера, диаметра околоплодного мешка, окружности головы, окружности живота и диаметра живота - возможность оценки возраста плода от 4 недель до родов. Расчет предполагаемой массы плода по методам Hadlock (1-3), Merz, Osaka University. Расчет предполагаемой даты родов по последней менструации. Автоматическое построение графиков роста и веса плода. Просмотр и изменение таблиц возраста плода.
  • Кардиологические измерительные программы.
  • Программы для расчетов в гинекологии.
  • Программы для расчетов в ангиологии.
  • Программы для расчетов в урологии.
  • Программа оценки тазобедренного сустава плода на предмет дисплазии.

Датчики для аппарата PT60A

Конвексные датчики

Конвексный датчик 2-5 МГц

Конвексный датчик 2-5 МГц

Акушерские исследования (плод, сердце плода), гинекология (матка, яичники), абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: есть.

Конвексный датчик 2-8 МГц

Конвексный датчик 2-8 МГц

Акушерские исследования (плод, сердце плода), гинекология (матка, яичники), абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: есть.

Конвексный датчик 4-9 МГц (вагинальный)

Конвексный датчик 4-9 МГц (вагинальный)

Акушерские исследования (ранние сроки), гинекология (матка, яичники), урология (предстательная железа), исследования прямой кишки.
Биопсийный набор: есть.

Конвексный датчик 4-9 МГц (неонатальный)

Конвексный датчик 4-9 МГц (неонатальный)

Неонатология и педиатрия: абдоминальные исследования, почки, сердце, глубокие сосуды, мозг.
Биопсийный набор: нет.

Фазированные датчики

Фазированный датчик 2-4 МГц

Фазированный датчик 2-4 МГц

Абдоминальные исследования, кардиология, транскраниальные исследования, неотложные состояния.
Биопсийный набор: нет.

Фазированный датчик 4-12 МГц

Фазированный датчик 4-12 МГц

Абдоминальные исследования у детей, кардиология.
Биопсийный набор: нет.

Линейные датчики

Линейный датчик 5-12 МГц

Линейный датчик 5-12 МГц

Поверхностные структуры (щитовидная железа, молочная железа, лимфоузлы), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды.
Биопсийный набор: есть.

Интраоперационные датчики

Линейный датчик 6-15 МГц

Линейный датчик 6-15 МГц

Скелетно-мышечная системы, анестезиология, неврология, интраоперационные исследования.
Биопсийный набор: нет.
