УЗИ сканер SonoAce-8000 (Medison, снят с производства)

SonoAce-8000 Live - многофункциональный ультразвуковой сканер, 3D Live модификация аппарата SonoAce-8000 компании Medison с цветным, энергетическим, тканевым, импульсным и непрерывноволновым допплером, трехмерным УЗИ в реальном времени (4D объемными датчики). Оптимальное сочетание "цена-качество" для современных диагностических центров, больниц и поликлиник, использующих в работе технологии трехмерного УЗИ, в частности трехмерное УЗИ плода.

показать полностью »

Области применения: акушерство и гинекология, абдоминальные исследования и маммология, урология и эхокардиография, поверхностно расположенные органы и исследования сосудов, мускуло-скелетные исследования, а также педиатрия, неонаталогия, интраоперационные исследования, исследования с применением контрастных веществ.

Базовая комплектация: сканер SonoAce 8000 Live (монитор 15"; встроенные модули: цветного допплеровского картирования, энергетического допплера, импульсного допплера, 2-я гармоника, FreeHand 3D, Live 3D, SonoView-II; кинопамять; встроенная клавиатура с трекболом), флакон геля 250 мл и руководство оператора.

Опции для сканера SonoAce 8000 Live: кардиопакет: тканевый допплер (TDI) + цветной М-режим (CM) + программное обеспечение; непрерывноволновой допплер (CW); ЭКГ модуль; устройства хранения информации (USB флеш-карта, CD-RW); система DICOM.

Основные характеристики сканера SonoAce 8000 Live

  • Стационарный ультразвуковой сканер.
  • Монитор - 15" (36 см).
  • Кардиопакет (опция).
  • ЭКГ модуль (опция).
  • Режимы сканирования: B, 2B, M, B+M;

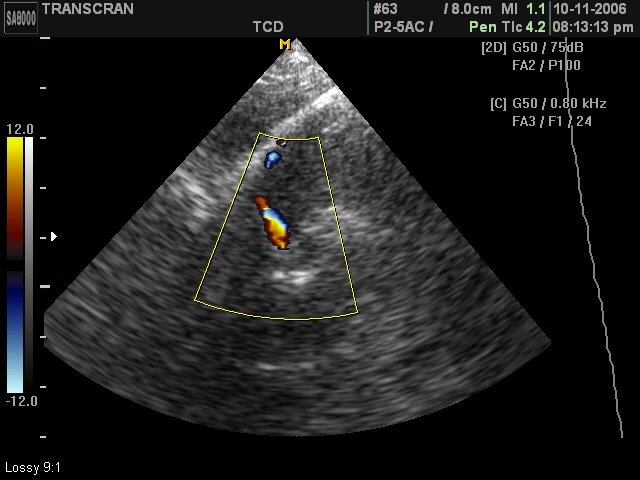

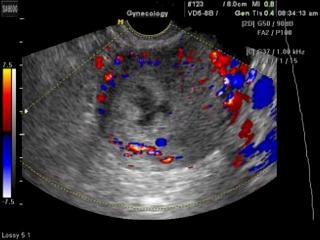

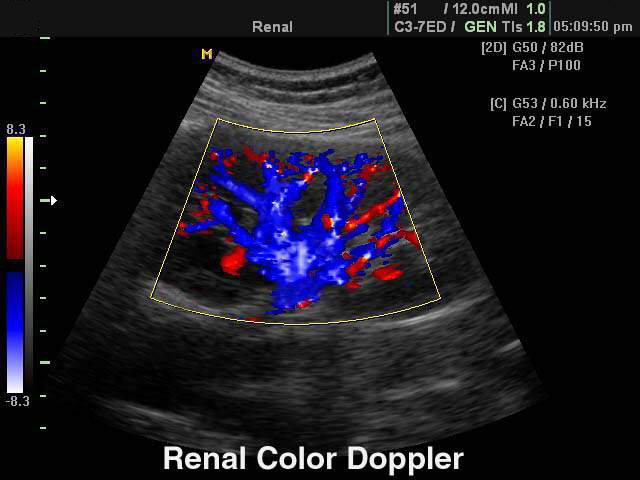

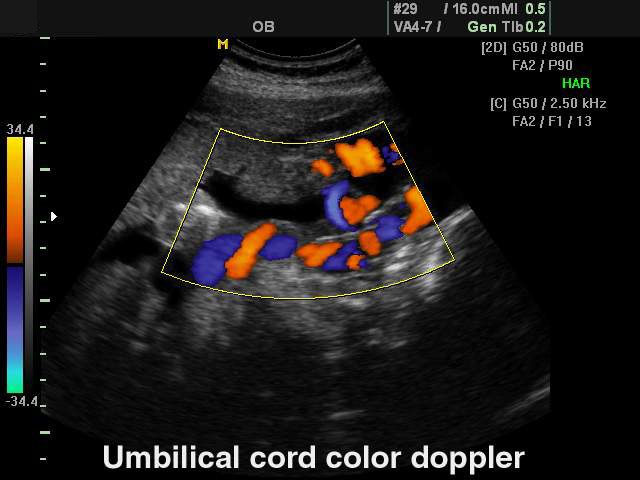

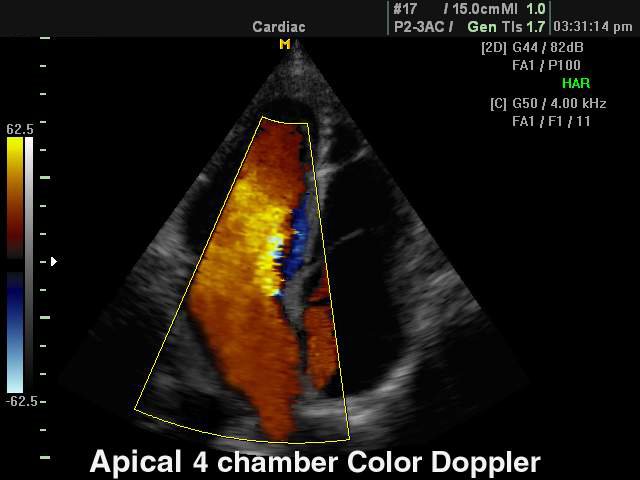

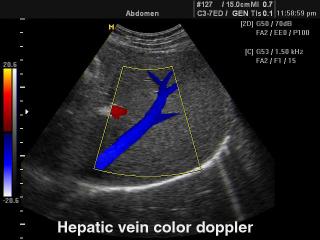

    - CFM - цветное допплеровское картирование;

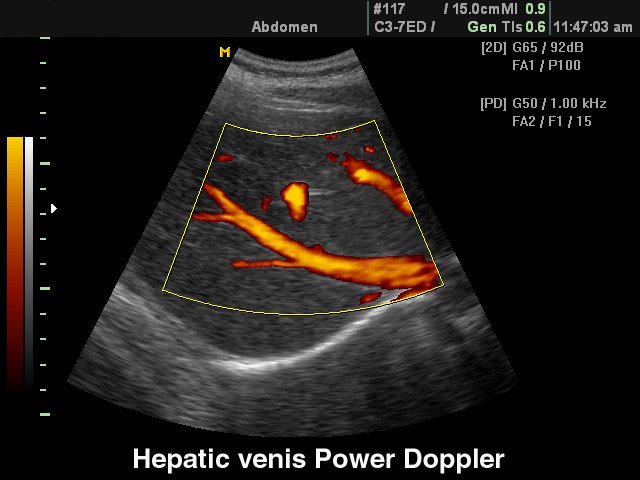

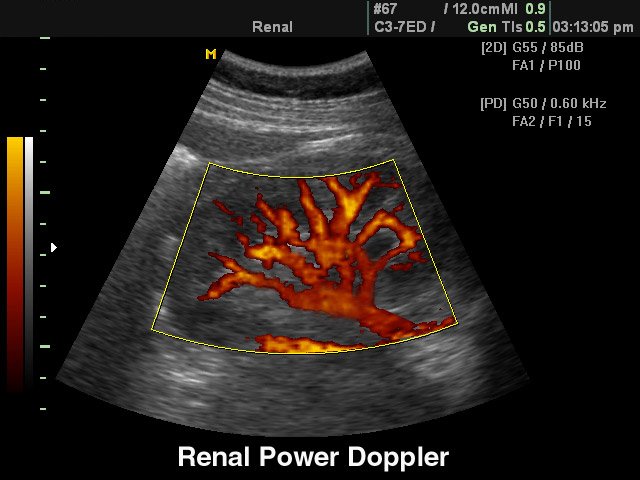

    - PD - энергетический допплер (в т.ч. 3D);

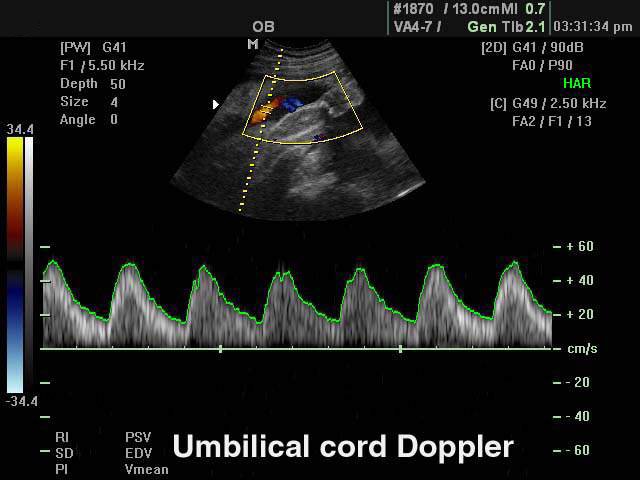

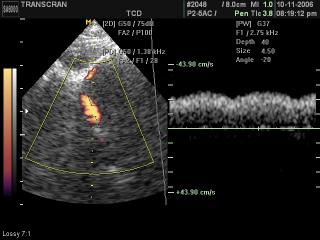

    - PW - импульсный допплер;
    - CW - непрерывноволновой допплер (опция).
  • Особенности сканирования:

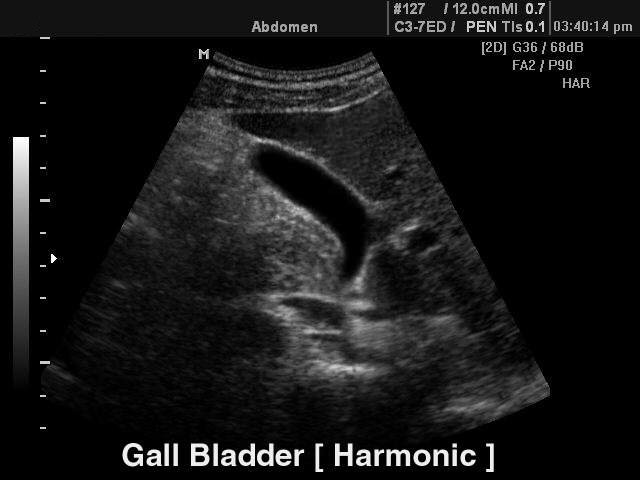

    - тканевая гармоника (регистрация 2-й гармоники эхосигнала, в том числе с помощью инверсной технологии);

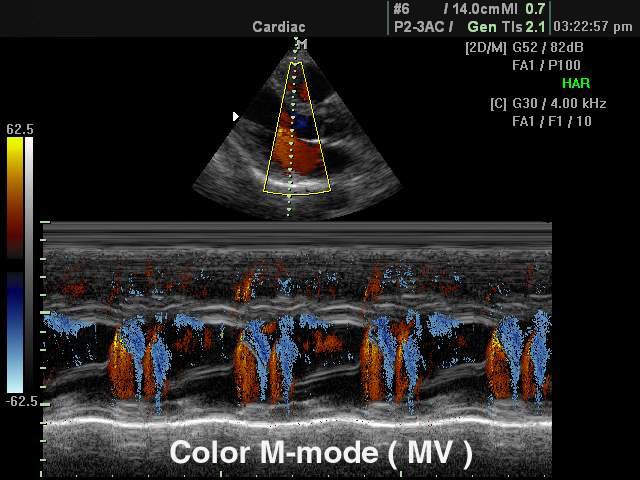

    - цветной М-режим (опция);
    - тканевый допплер (опция) - тканевая цветовая и спектральная допплерография для оценки сократительной способности миокарда;
    - автоматический анализ допплеровских кривых;
    - глубина сканирования до 30 см;
    - steering - возможность изменения допплеровского угла в режимах CFM и PD;
    - дуплексный и триплексный режим.
  • Разъемы для одновременного подключения до 3-х датчиков.
  • Система FreeHand 3D - восстановление объемной структуры поверхностей тканей (функции увеличения, вращения и т.д.) при работе с обычными датчиками; восстановление трехмерной структуры сосудов в режиме энергетического допплера.

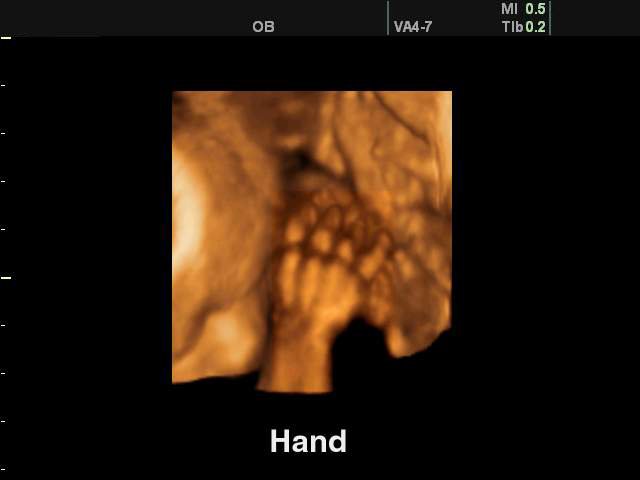

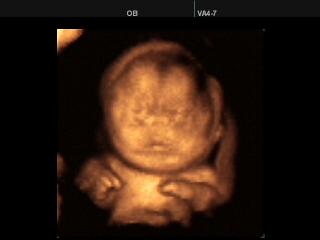

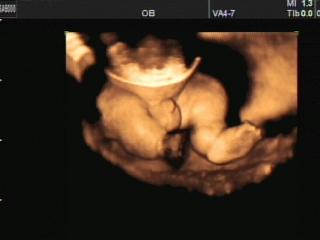

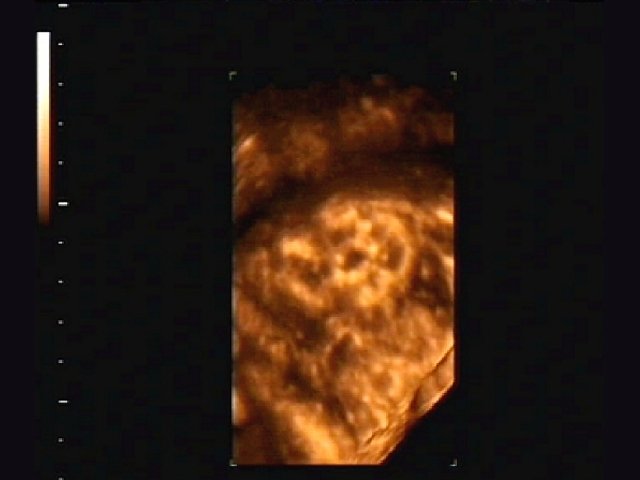

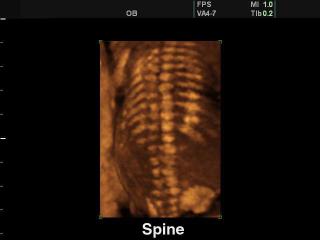

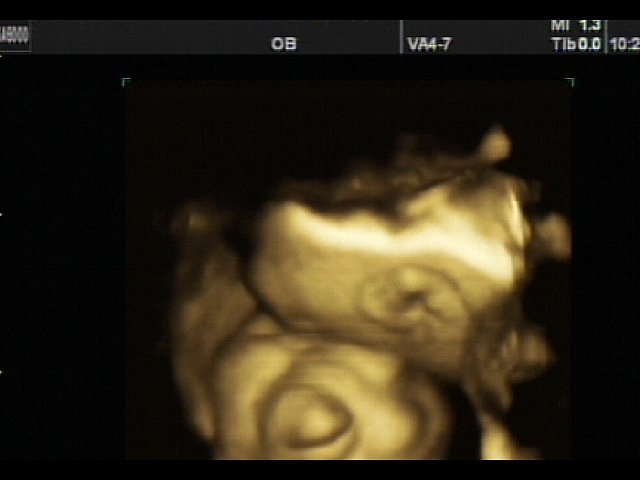

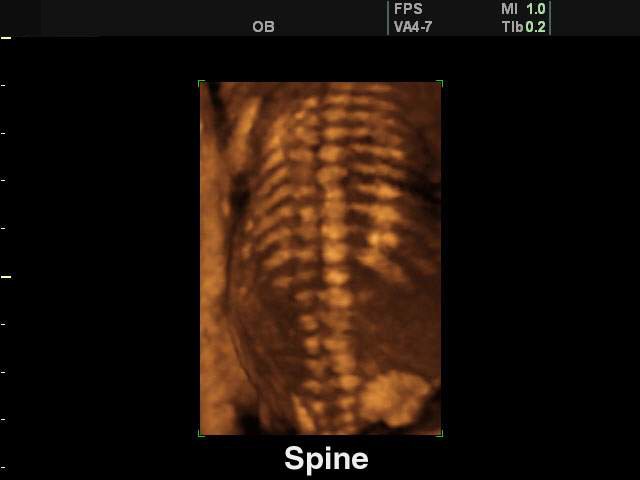

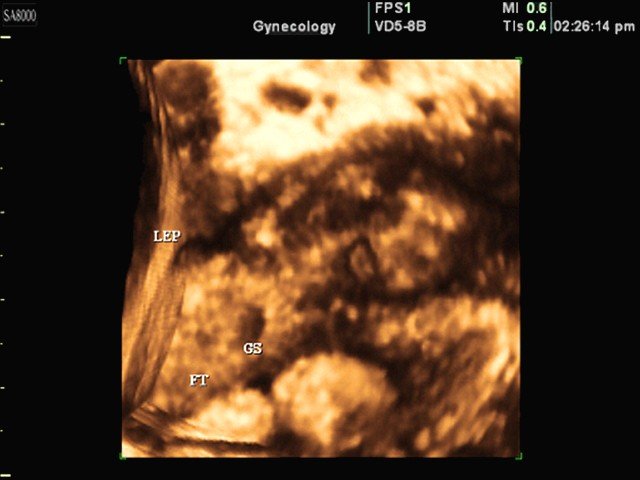

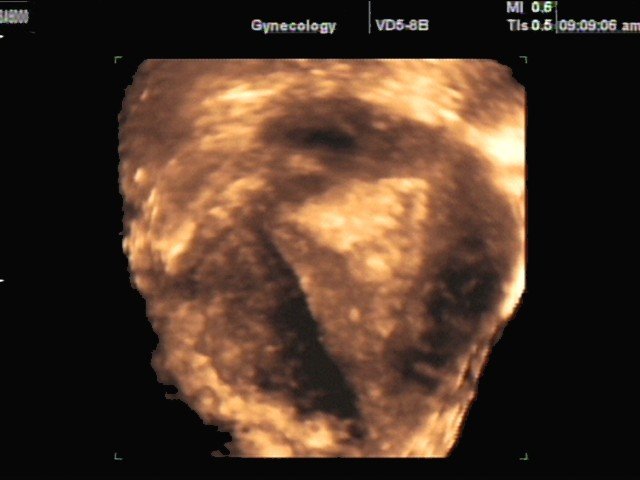

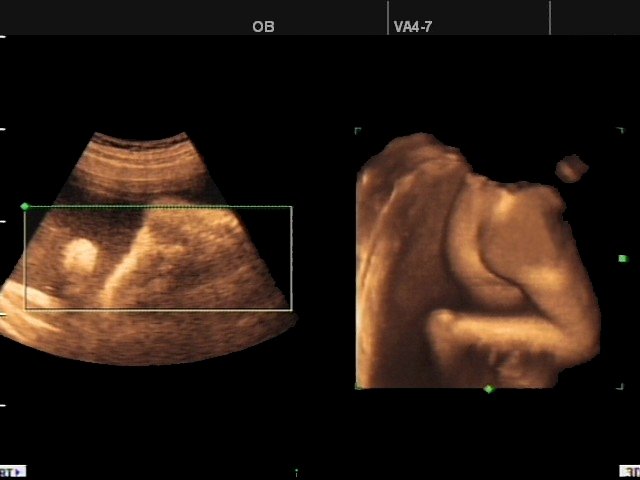

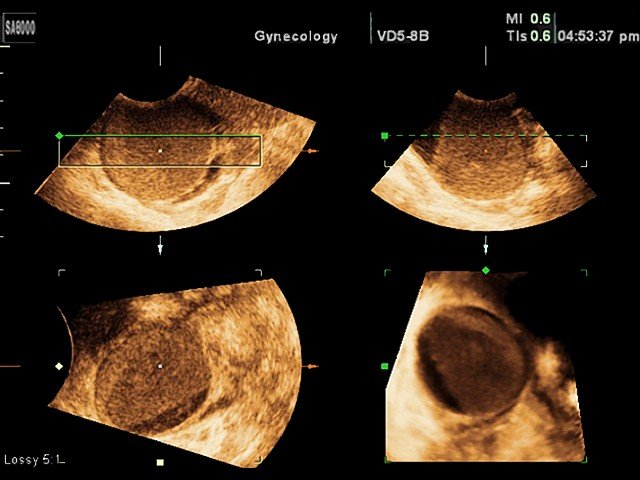

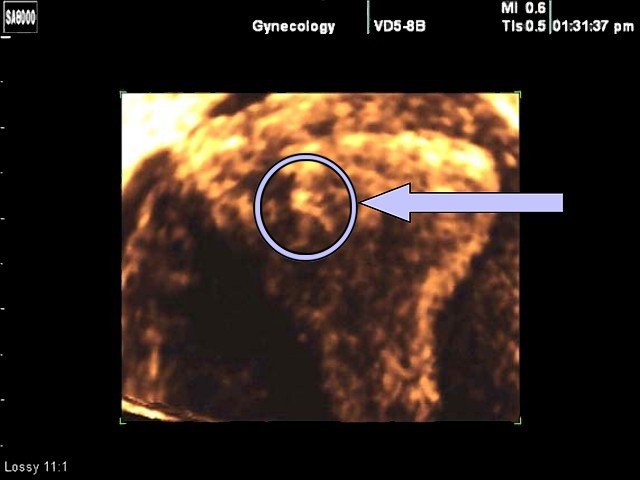

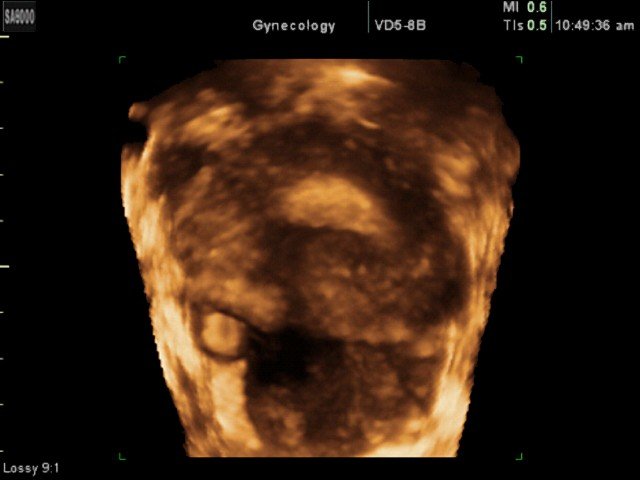

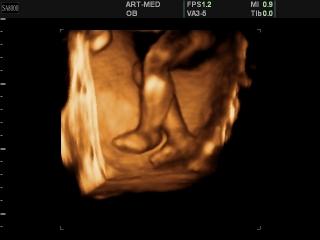

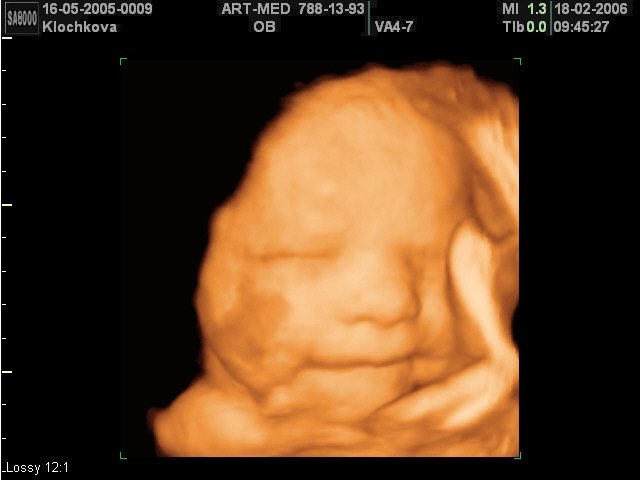

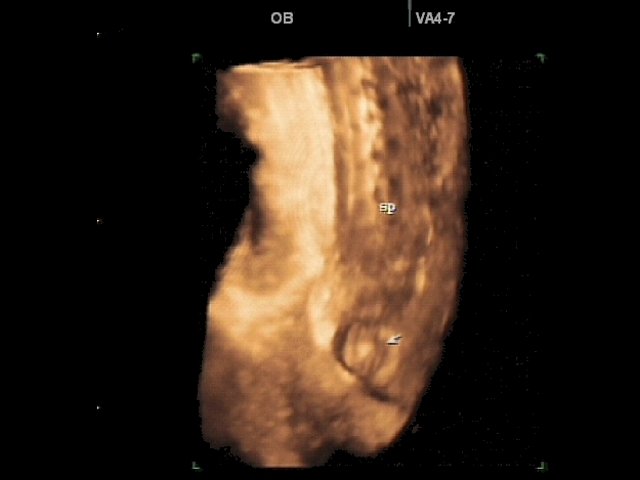

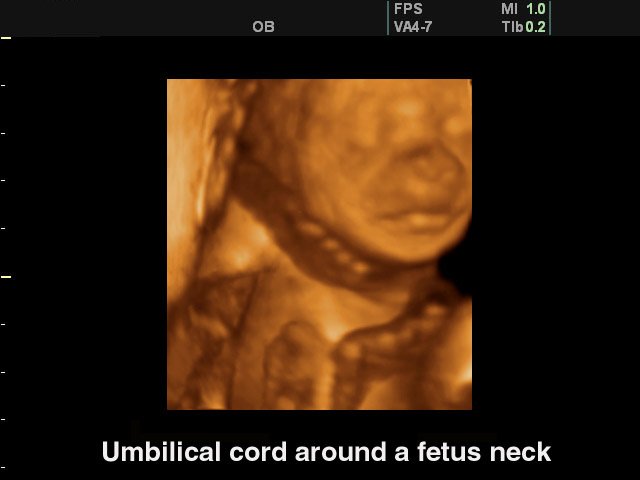

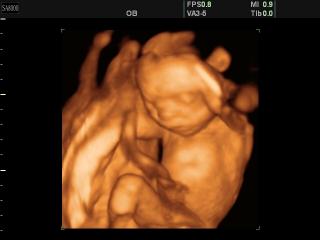

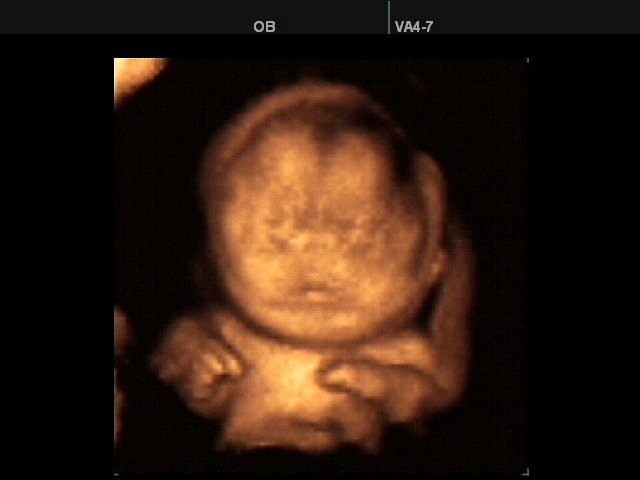

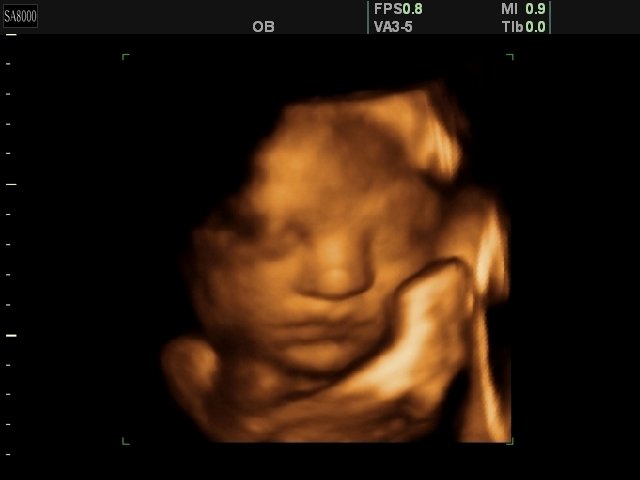

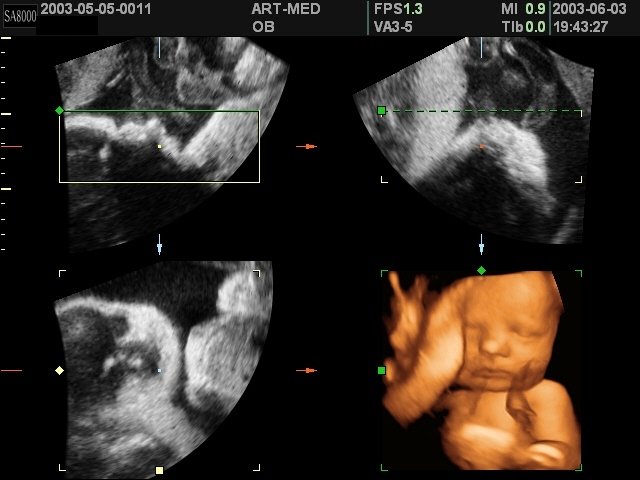

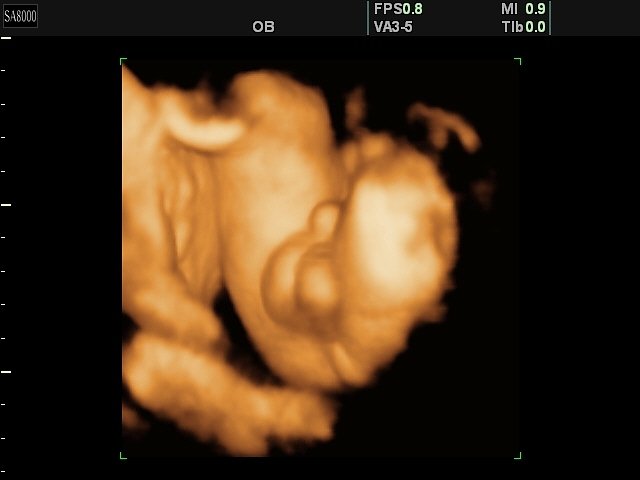

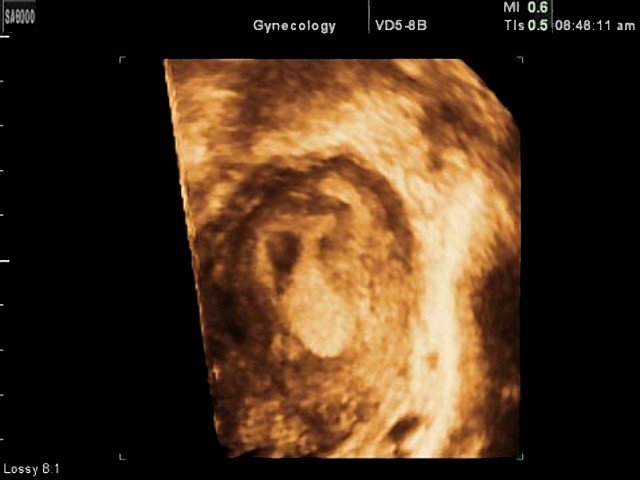

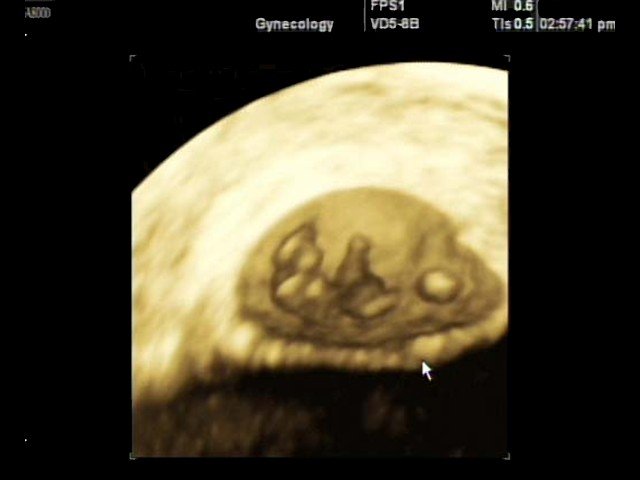

  • Система Live 3D - возможность проведения трехмерного УЗИ в реальном времени (4D):
    - 3D датчики;
    - получение любого среза в каждой из 3-х проекций;
    - получение трехмерных изображений в режиме серой шкалы, а также цветного и энергетического допплера;
    - кинопетля в 3D режиме;
    - фото-режим;
    - измерения в трехмерном режиме;
    - функция автоматического вычисления объема структур сложной формы.
  • SonoAtlas - программа обучения проведению ультразвуковой диагностики (электронный учебник с примерами эхограмм и описанием методики их получения).
  • Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений. Имеется возможность проведения измерений в архиве. При наличии соответствующих приводов возможно копирование изображений на гибкие дискеты, компакт-диски, магнитооптику.
  • Система DICOM (опция) - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).

Инновационные технологии

  • Multi-beam, Optimal Volume Resolution, Optimum Tissue Imaging, Tissue Harmonic Imaging, Optimized Harmonic Imaging, Pulse Inversion Harmonic, FINE, CAFE.
  • VOCAL (Virtual Organ Computer Aided anaLysis) - программа вычисления объемов структур сложной формы в трехмерном режиме. Основана на алгоритме автоматического обозначения контуров структур при трехмерной реконструкции, что позволяет с максимальной точностью вычислить объем структур любой формы (предстательная железа, кисты и т.д.).

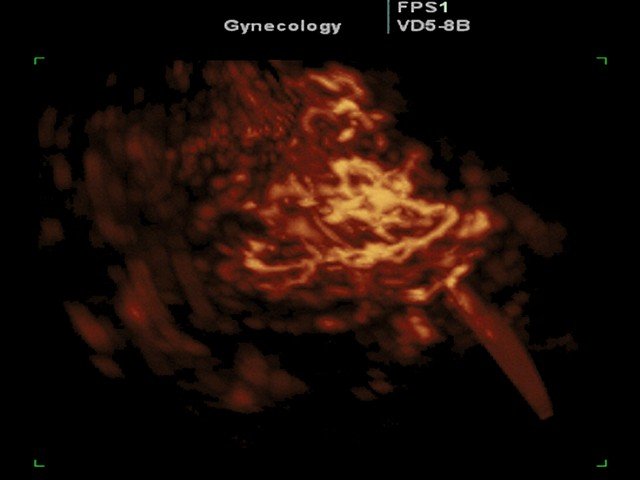

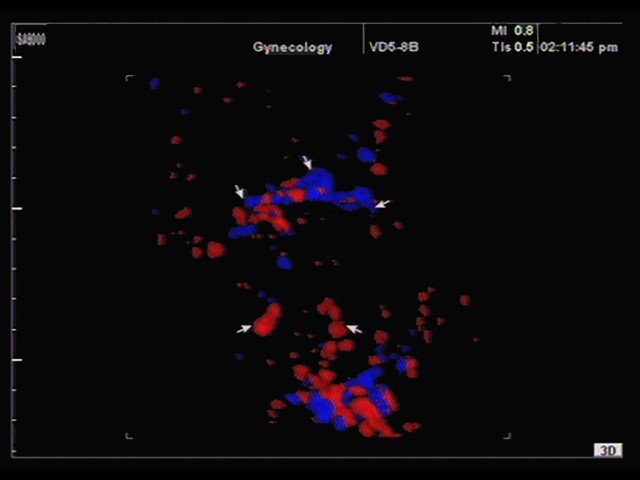

  • See-Thru - технология, использующая объединение трехмерного энергетического допплера и серошкального изображения для улучшения визуализации сосудов в области патологии (опухоли).
  • 3D image optimizing - режимы акустической прозрачности трехмерного ультразвукового изображения (Surface mode, Maximum mode, Minimum mode, X-Ray mode).

Пакеты ультразвуковых диагностических программ

  • Основные измерения: измерения расстояния, окружности, площади, объема; измерение тазобедренного сустава; измерение расстояния в M-режиме; измерение скорости в спектральном допплеровском режиме и др.

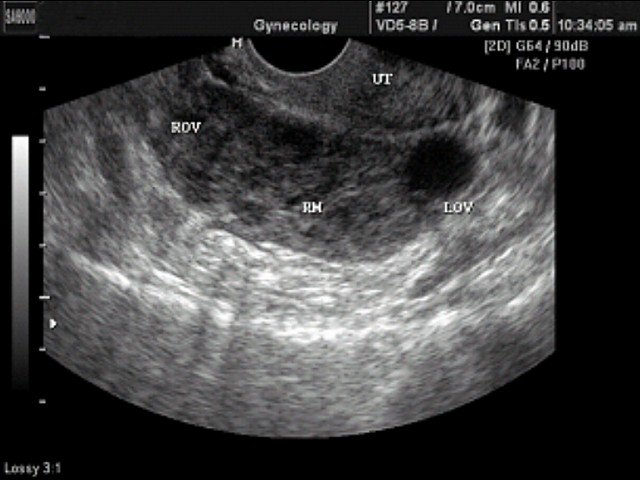

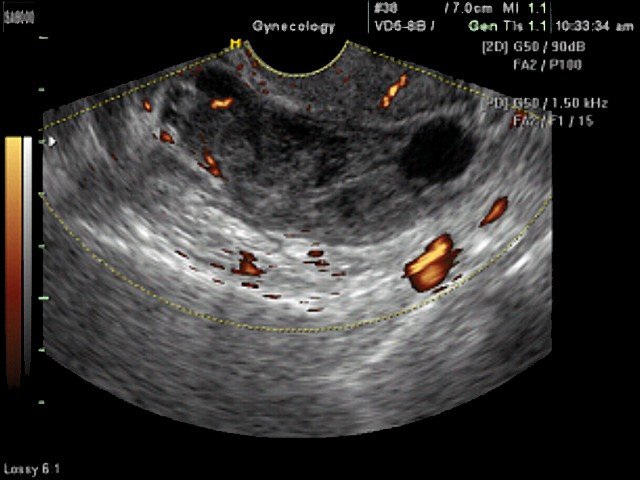

  • Пакет гинекологических исследований: матка, левый и правый яичники, левая и правая почки, артерии левого и правого яичников, левый и правый фолликулы.

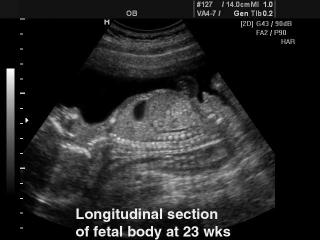

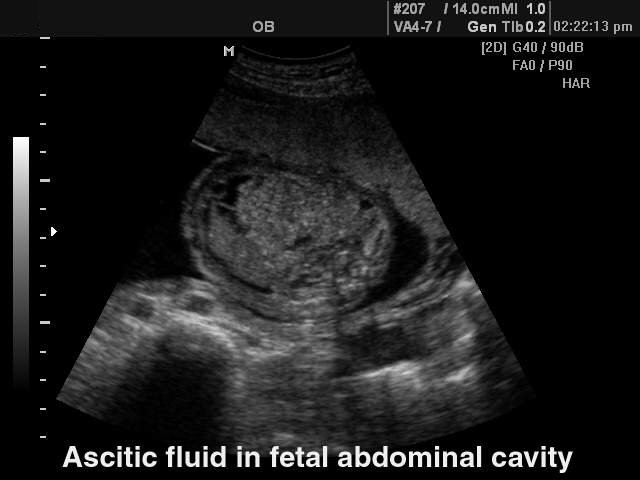

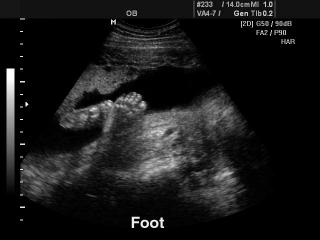

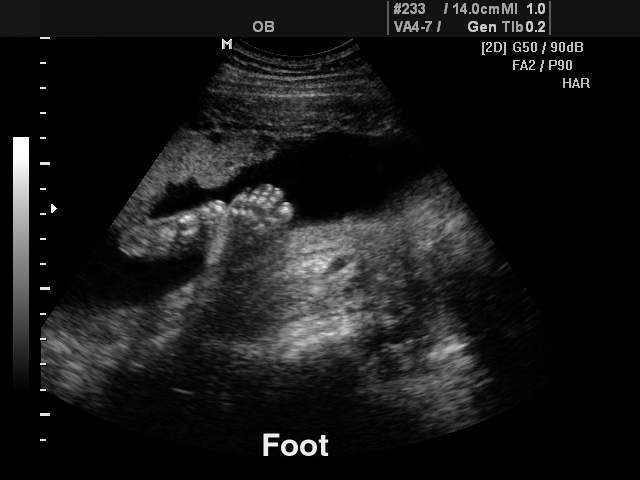

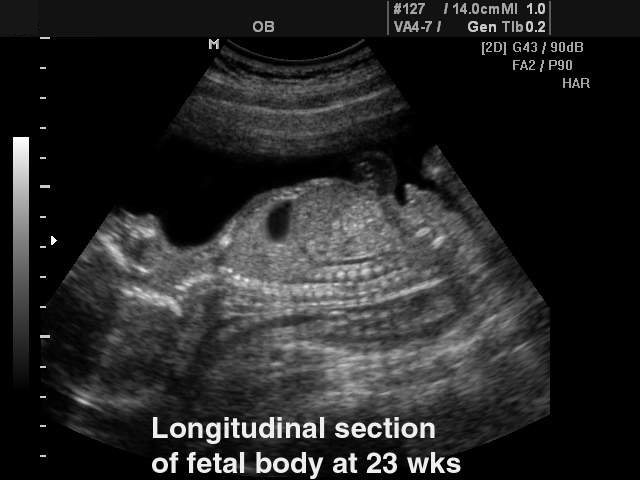

  • Пакет акушерских исследований: биометрия плода, краниологическое исследование плода, исследование длинных костей плода, измерение индекса околоплодных вод (AFI), допплер плода и др.

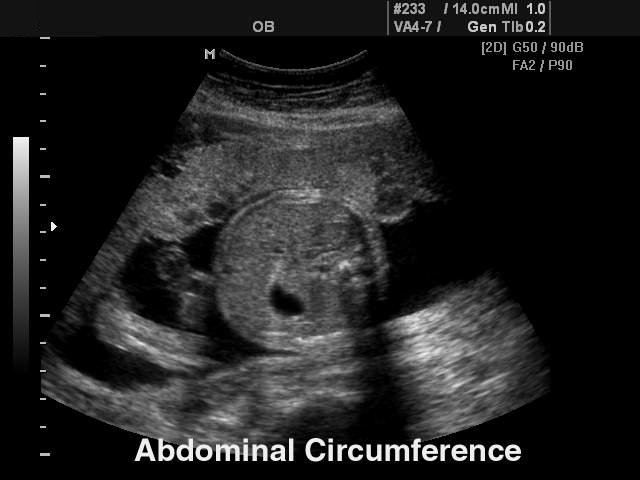

    - Биометрия плода включает измерения теменно-копчиковой длинны (CRL), размера плодного пузыря (GS), бипариетальный размера головки плода (BPD), затылочно-лобного расстояния (OFD), длины окружности головы плода (НC), передне-заднего размера брюшной полости (APD), поперечного размера брюшной полости (TAD), окружности живота (AC), площади сечения тела (FTA), длины бедра (FL), поперечного (TTD) и передне-заднего (APTD) размеров тела плода.
    - Краниологическое исследование плода включает измерения параметров мозжечка (CEREB), а также внешнего (OOD) и внутреннего (IOD) межглазных расстояний.
    - Исследование длинных костей плода включает измерения длины плечевой кости (Humerus), локтевой кости (Ulna), большеберцовой кости (Tibia), лучевой кости (Rad), ключицы (Clav) и позвоночника (LV).
    Кроме того, семь уравнений для оценки веса плода: Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz); ЧСС плода (Fetal HR); таблицы, определяемые пользователем.
  • Пакет урологических расчетов: разностный объем, объем предстатательной железы, вычисление плотности простатспецифического антигена (PSA).

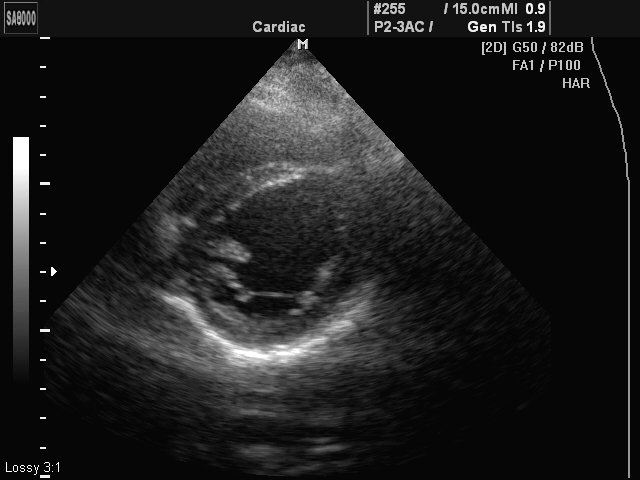

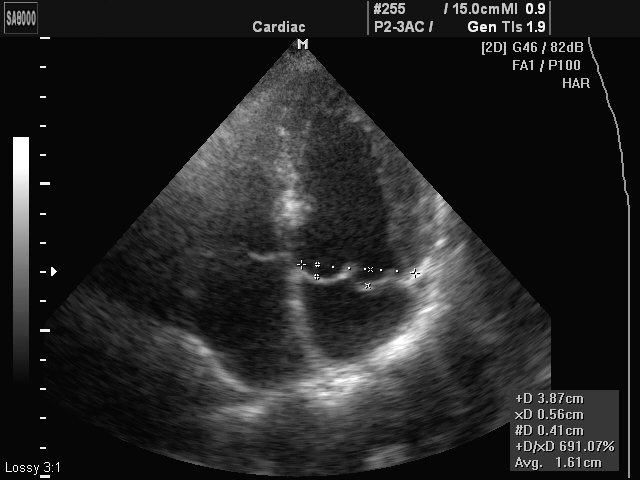

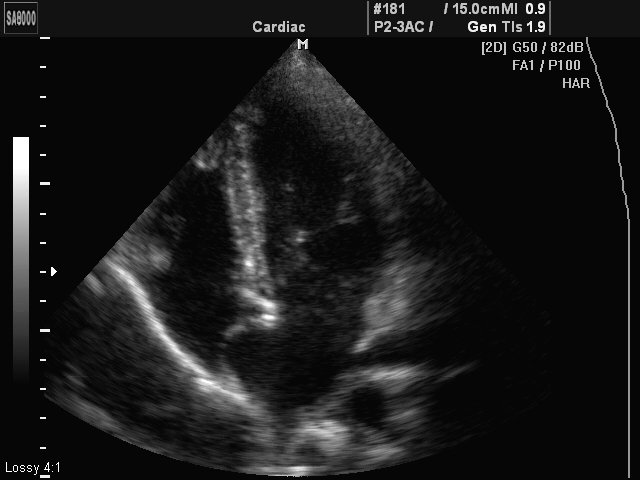

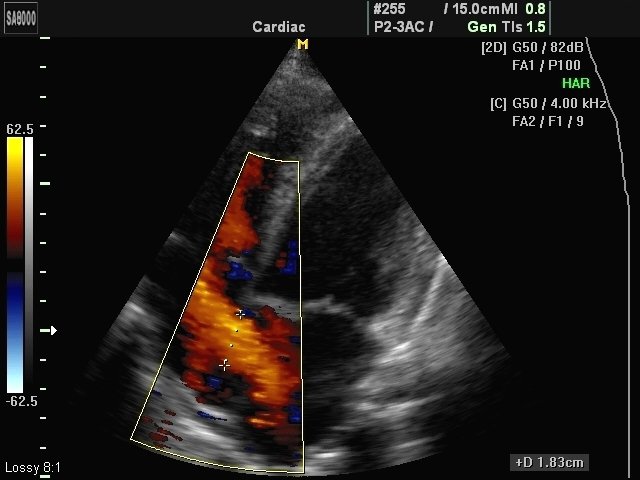

  • Пакет кардиологических исследований:
    - в 2D-режиме рассчитываются значения таких параметров, как объем по методу Симпсона (Simpson), объем по площади и длине, двумерные характериcтики (например, фракция выброса левого желудочка) и масса левого желудочка;

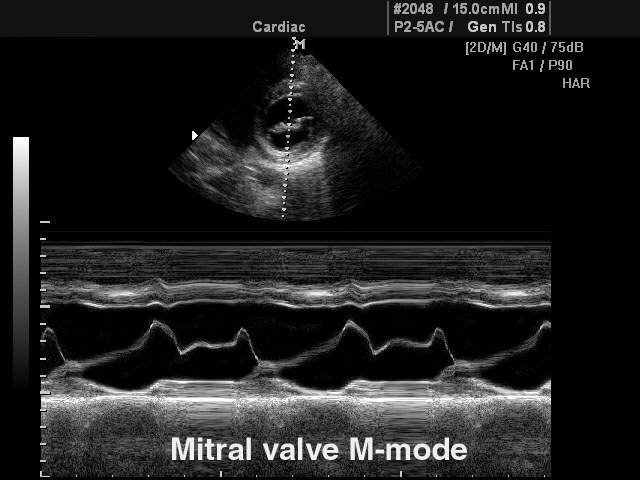

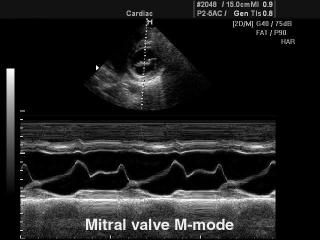

    - в M-режиме вычисляются значения параметров для левого желудочка, аорты и левого предсердия, митрального клапана, а также частота сердечных сокращений.
  • Пакет расчетов параметров сосудов: вычисления объемного кровотока, процента стеноза, индекса сопротивления (RI), пульсационного индекса (PI) и др.

Подробную информацию о технологиях получения ультразвуковых изображений см. в разделе "Технологии".

Датчики для сканера SonoAce 8000 Live

Конвексные датчики

Конвексный датчик C 2-4ES/20/120 (микроконвексный)

Конвексный датчик C 2-4ES/20/120 (микроконвексный)

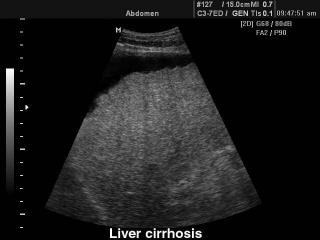

Кардиология, абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: нет.

Конвексный датчик C 2-5EL/40/85

Конвексный датчик C 2-5EL/40/85

Акушерские исследования (плод, сердце плода), гинекология (матка, яичники), абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: есть.

Конвексный датчик C 2-5ET/40/76

Конвексный датчик C 2-5ET/40/76

Акушерские исследования (плод, сердце плода), гинекология (матка, яичники), абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: есть.

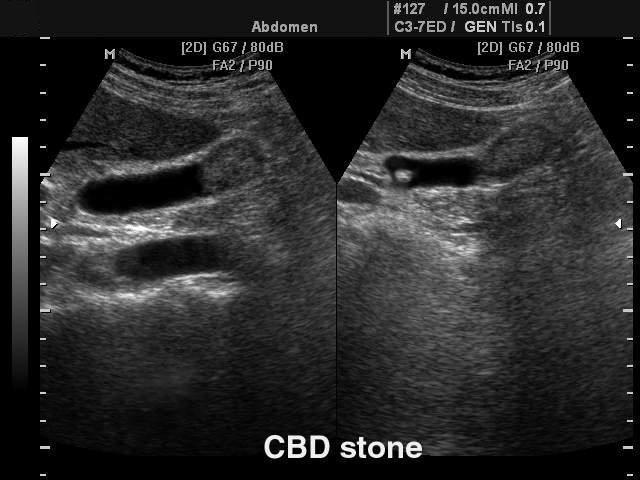

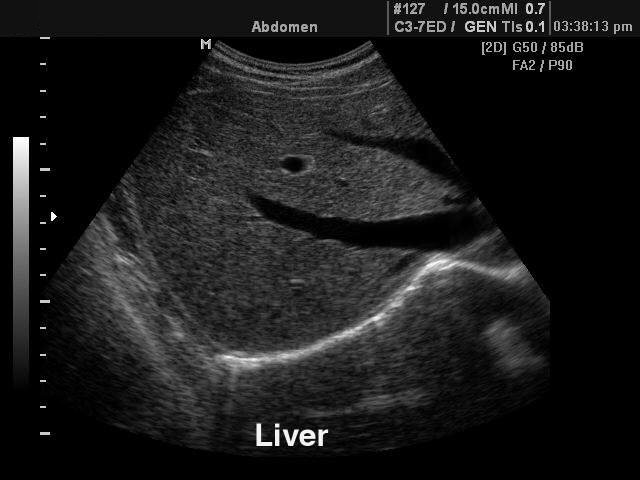

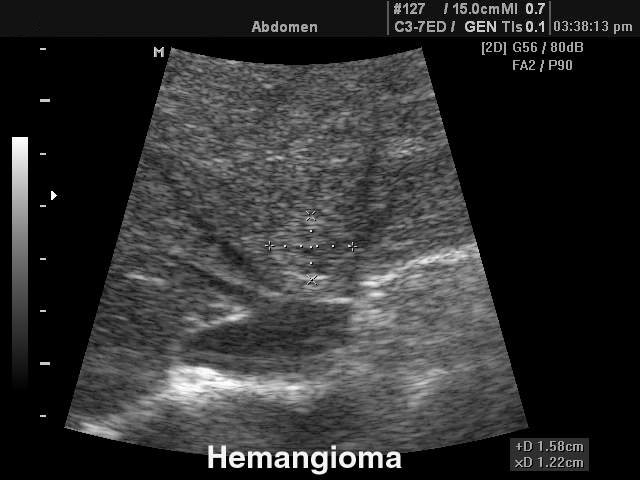

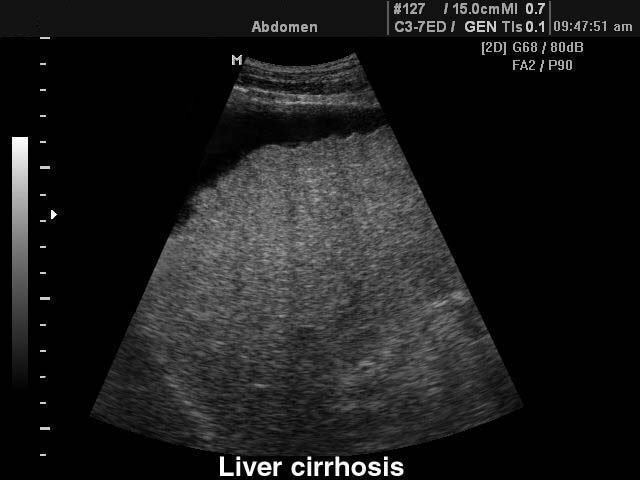

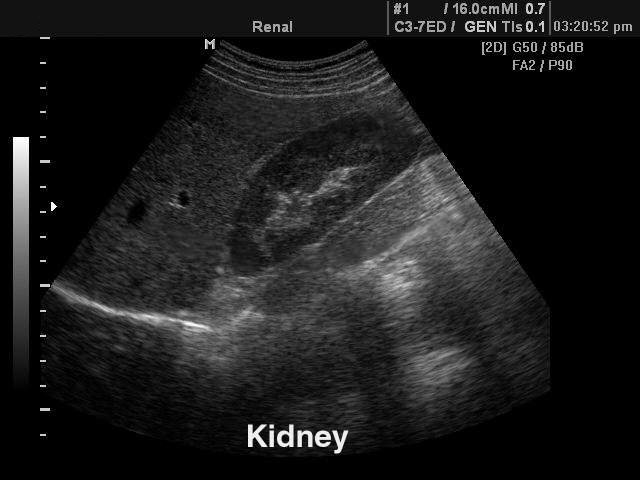

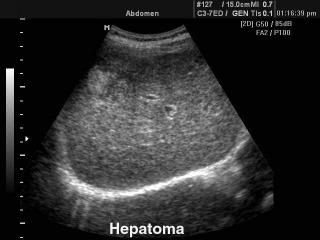

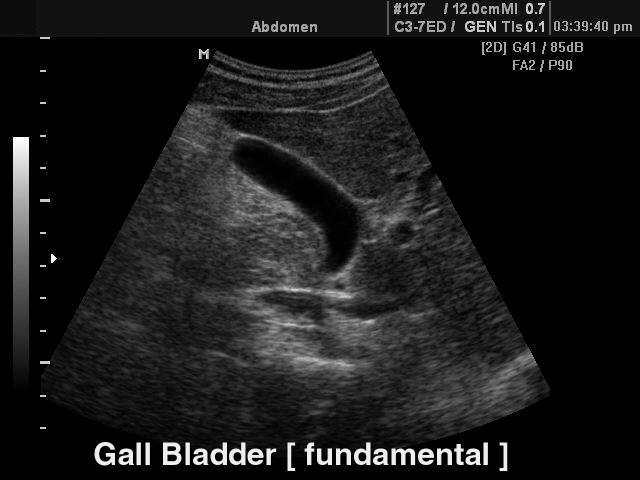

Конвексный датчик C 3-7ED/50/70

Конвексный датчик C 3-7ED/50/70

Акушерские исследования (плод, сердце плода), гинекология (матка, яичники), абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: есть.

Конвексный датчик C 4-9ED/10/150 (микроконвексный)

Конвексный датчик C 4-9ED/10/150 (микроконвексный)

Неонатология и педиатрия: абдоминальные исследования, почки, сердце, глубокие сосуды, мозг.
Биопсийный набор: нет.

Конвексный датчик EC 4-9ED/10/150 (вагинальный)

Конвексный датчик EC 4-9ED/10/150 (вагинальный)

Акушерские исследования (ранние сроки), гинекология (матка, яичники), урология (предстательная железа), исследования прямой кишки.
Биопсийный набор: есть.

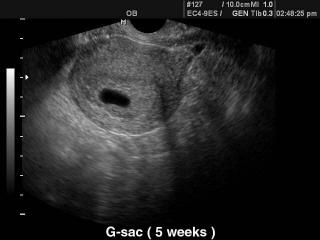

Конвексный датчик EC 4-9ES/10/150 (ректо-вагинальный)

Конвексный датчик EC 4-9ES/10/150 (ректо-вагинальный)

Акушерские исследования (ранние сроки), гинекология (матка, яичники), урология (предстательная железа), исследования прямой кишки.
Биопсийный набор: есть.

Фазированные датчики

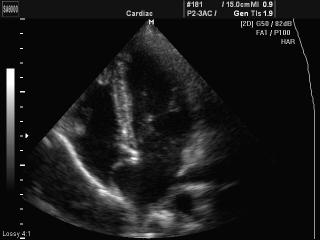

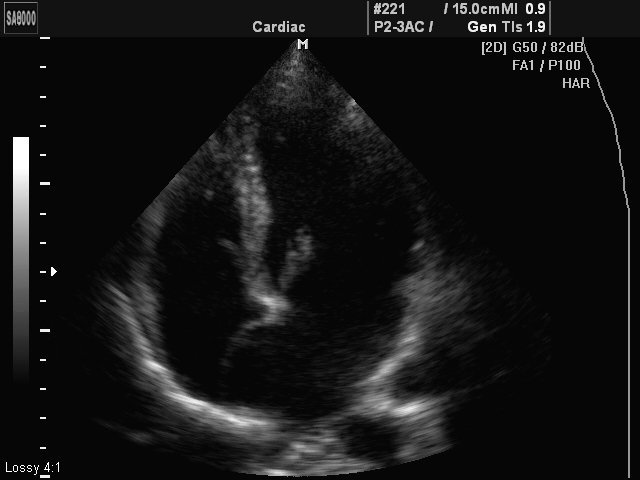

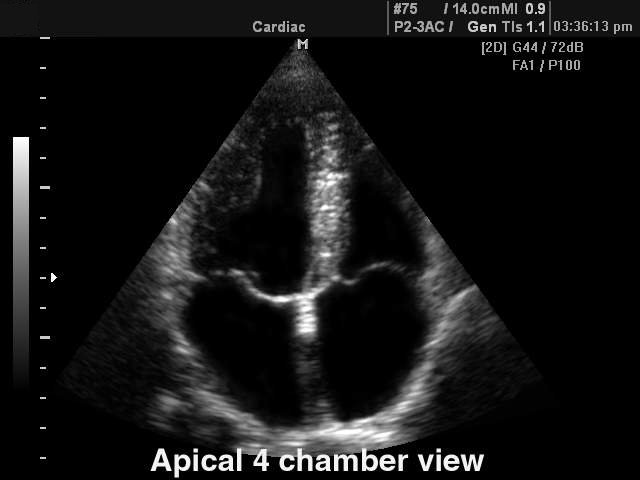

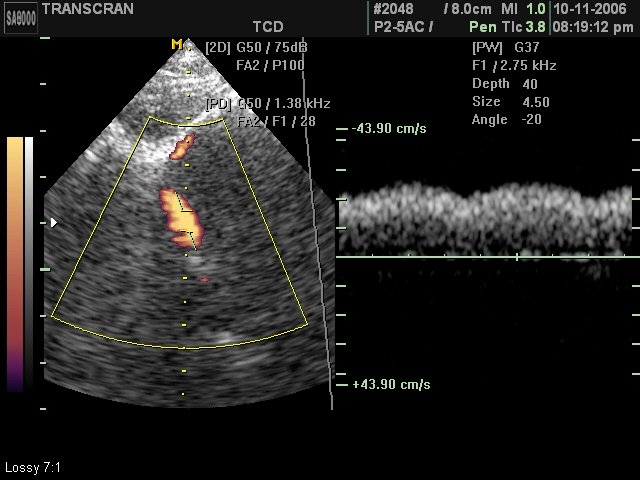

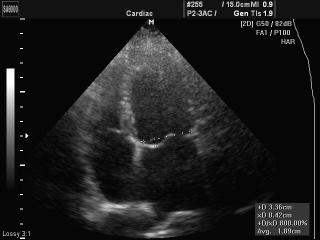

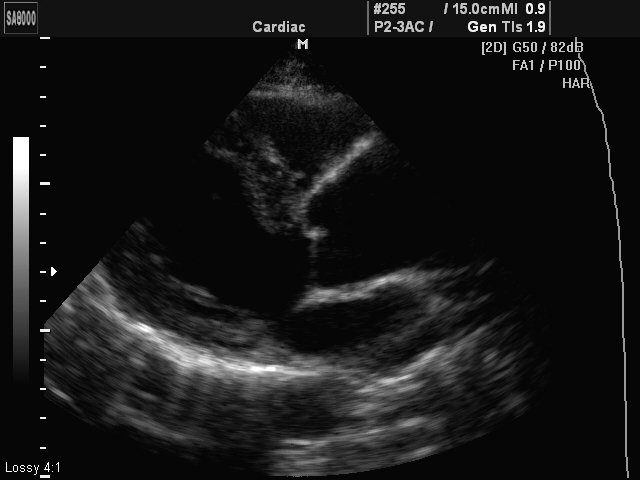

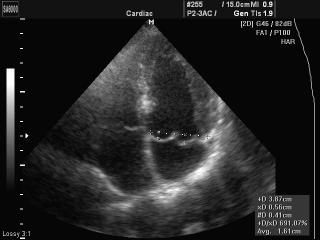

Фазированный датчик P 2-5AC/15

Фазированный датчик P 2-5AC/15

Кардиология и транскраниальные исследования у взрослых.
Биопсийный набор: нет.

Фазированный датчик P 2-5AC/19

Фазированный датчик P 2-5AC/19

Кардиология и транскраниальные исследования у взрослых.
Биопсийный набор: нет.

Фазированный датчик P 3-7AC/10

Фазированный датчик P 3-7AC/10

Кардиология и транскраниальные исследования у детей.
Биопсийный набор: нет.

Линейные датчики

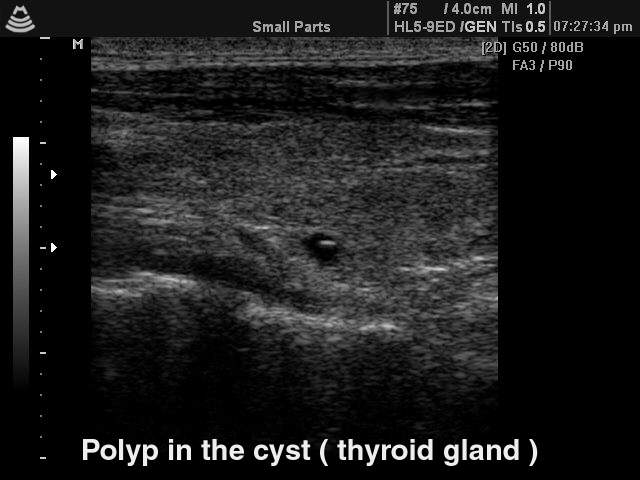

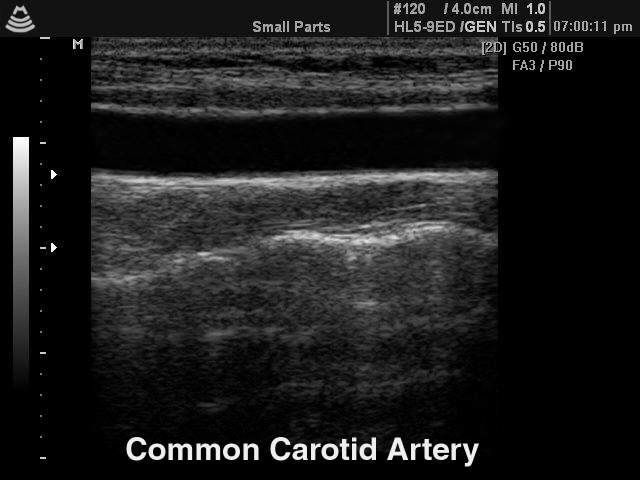

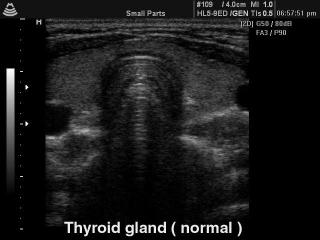

Линейный датчик HL 5-12ED/40

Линейный датчик HL 5-12ED/40

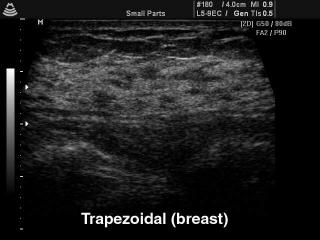

Поверхностные структуры (щитовидная железа, молочная железа, лимфоузлы), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды.
Биопсийный набор: есть.

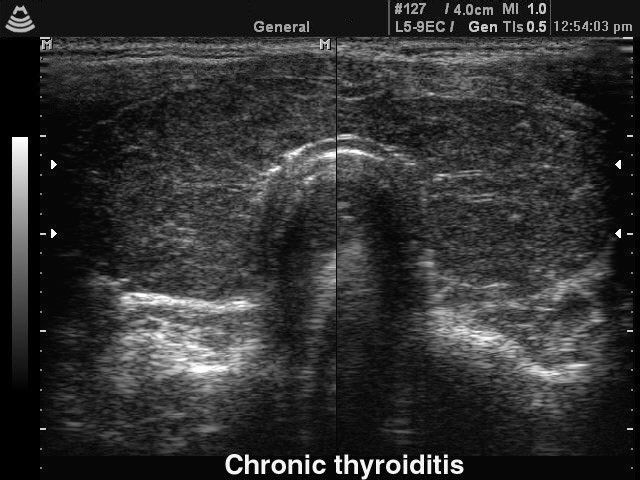

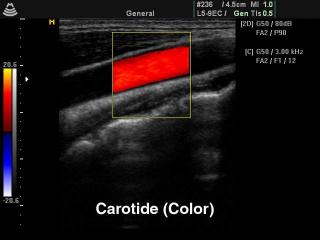

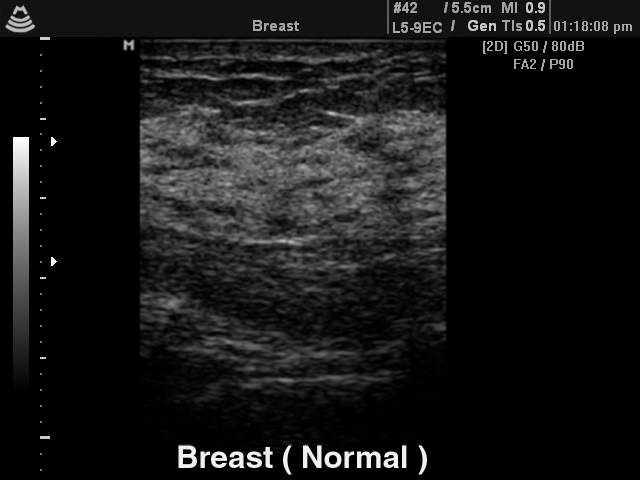

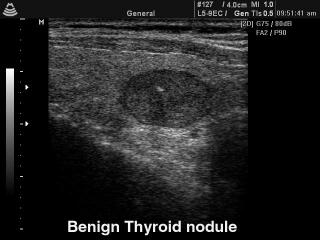

Линейный датчик L 5-9EC/40

Линейный датчик L 5-9EC/40

Поверхностные структуры (щитовидная железа, молочная железа, лимфоузлы), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды.
Биопсийный набор: есть.

Линейный датчик L 5-9ER/50

Линейный датчик L 5-9ER/50

Поверхностные структуры (щитовидная железа, молочная железа, лимфоузлы), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды.
Биопсийный набор: есть.

Объемные датчики

Объемный датчик 3D 3-5EK/40/69

Объемный датчик 3D 3-5EK/40/69

Трехмерные абдоминальные исследования, акушерство и гинекология.
Биопсийный набор: есть.

Объемный датчик 3D 4-8ET/40/84

Объемный датчик 3D 4-8ET/40/84

Трехмерные абдоминальные исследования, акушерство (трехмерное УЗИ плода) и гинекология.
Биопсийный набор: есть.

Объемный датчик 3D 5-8EK/10/128 (ректо-вагинальный)

Объемный датчик 3D 5-8EK/10/128 (ректо-вагинальный)

Трехмерные исследования в акушерстве (ранние сроки), гинекологии (матка, яичники), урологии (предстательная железа), исследования прямой кишки.
Биопсийный набор: есть.

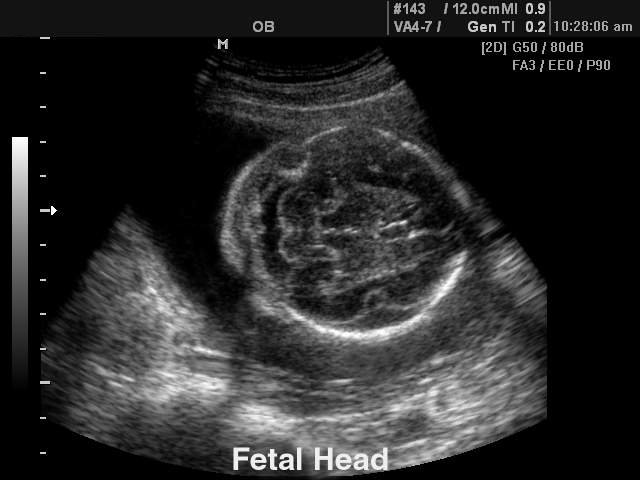

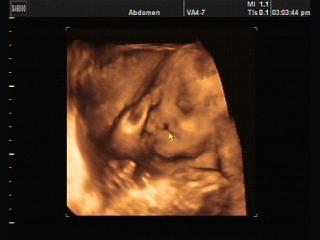

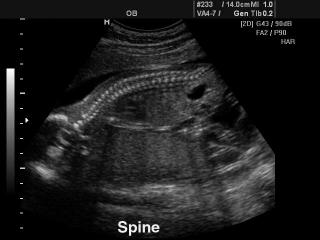

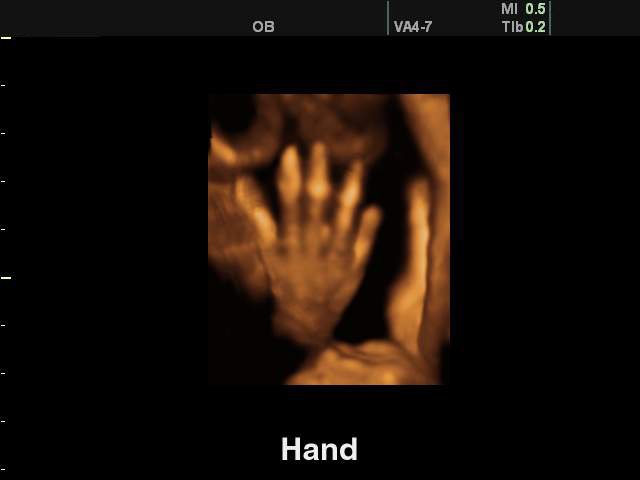

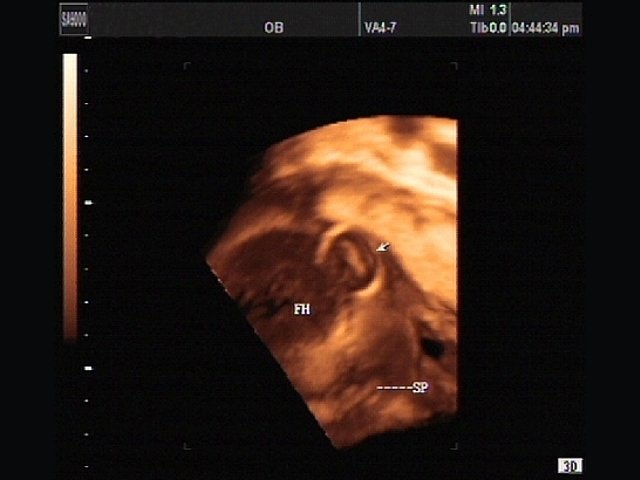

Объемный датчик VAW 4-7/40/69

Объемный датчик VAW 4-7/40/69

Трехмерные абдоминальные исследования, акушерство (трехмерное УЗИ плода) и гинекология.
Биопсийный набор: есть.

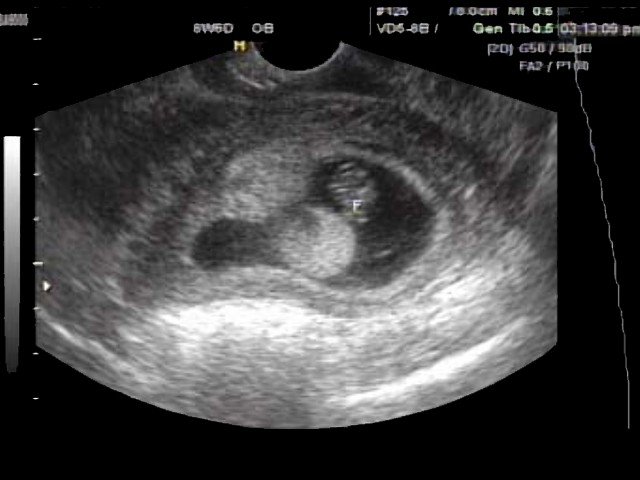

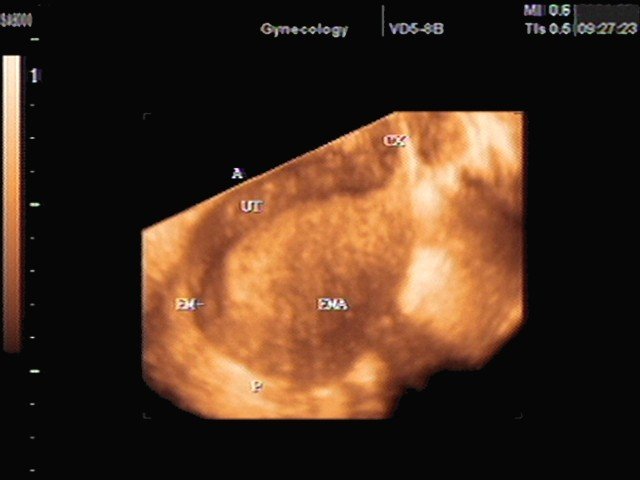

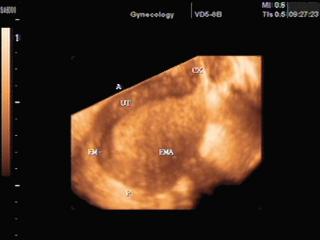

Объемный датчик VDW 5-8/10/128 (ректо-вагинальный)

Объемный датчик VDW 5-8/10/128 (ректо-вагинальный)

Трехмерные исследования в акушерстве (ранние сроки), гинекологии (матка, яичники), урологии (предстательная железа), исследования прямой кишки.
Биопсийный набор: есть.

Допплеровские датчики

Допплеровский датчик CW 2.0 (слепой допплер)

Допплеровский датчик CW 2.0 (слепой допплер)

Транскраниальные исследования, сосуды.
Биопсийный набор: нет.

Допплеровский датчик CW 4.0 (слепой допплер)

Допплеровский датчик CW 4.0 (слепой допплер)

Транскраниальные исследования, сосуды.
Биопсийный набор: нет.
