УЗИ сканер SonoAce-9900 (Medison, снят с производства)

SonoAce-9900 - ультразвуковой сканер компании Medison с цветовым допплеровским картированием, энергетическим, импульсным, тканевым и непрерывноволновым допплером, трехмерное УЗИ в реальном времени (3D обычными и 4D объемными датчиками). Оптимальное решение для современных диагностических центров, медицинских исследовательских институтов, использующих в работе технологии трехмерного УЗИ и стресс-эхо в кардиологии.

показать полностью

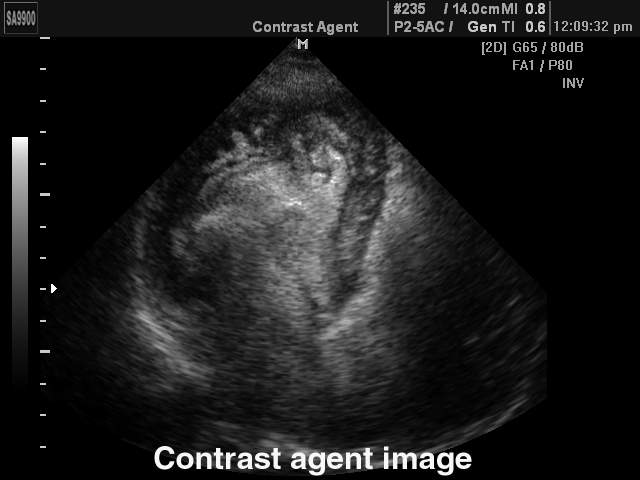

Область исследований: акушерство и гинекология, абдоминальные исследования и маммология, урология и эхокардиография, поверхностно расположенные органы и исследования сосудов, мускуло-скелетные исследования, а также педиатрия, неонаталогия, транскраниальные исследования, интраоперационные исследования, исследования с применением контрастных веществ.

Базовая комплектация: сканер SonoAce 9900 (монитор 15"; встроенные модули: цветного допплеровского картирования, энергетического допплера, импульсного допплера, 2-я гармоника, FreeHand 3D, SonoView-II, кинопамять; встроенный дисковод: CD-RW; встроенная клавиатура с трекболом), флакон геля 250 мл и руководство оператора.

Опции для сканера SonoAce 9900: cистема Live 3D; кардио-система (ЭКГ модуль + программное обеспечение); непрерывноволновой допплер; цветной М-режим; тканевый допплер; стресс-эхо; устройства хранения информации (USB флеш-карта, магнитооптика, DVD-RW); система DICOM.

Основные характеристики сканера SonoAce 9900

  • Стационарный ультразвуковой сканер.
  • Монитор - 15" (36 см).
  • Кардио-система: ЭКГ модуль + программное обеспечение (опция).

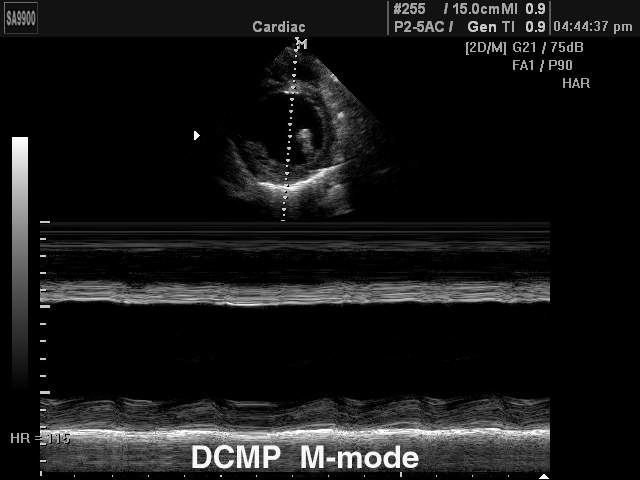

  • Режимы сканирования: B, 2B, M, B+M;

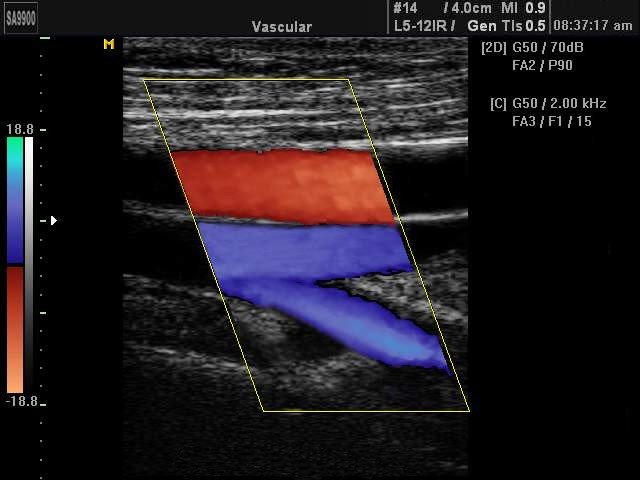

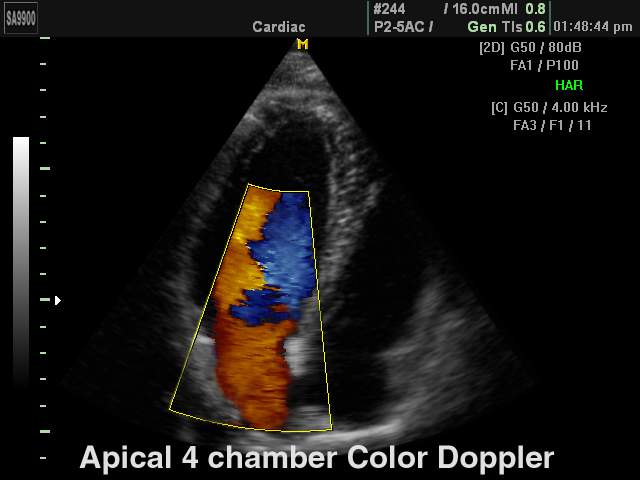

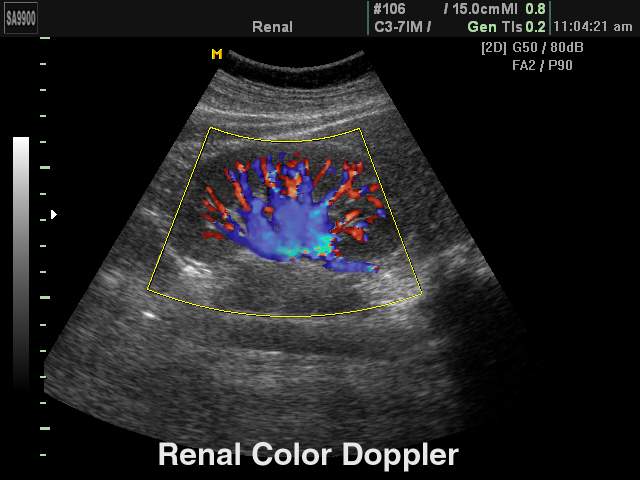

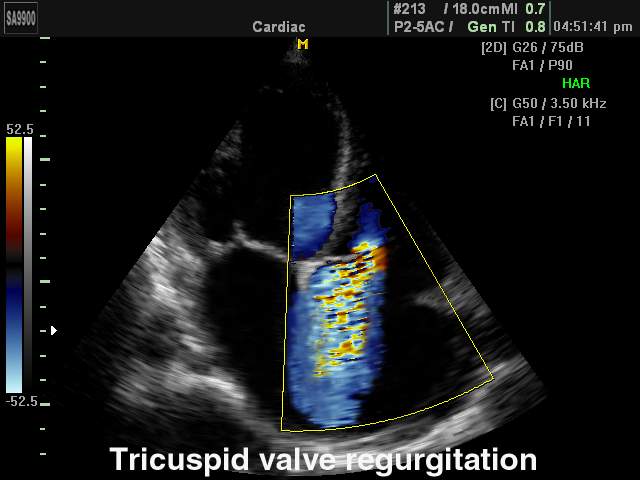

    - CFM - цветное допплеровское картирование;

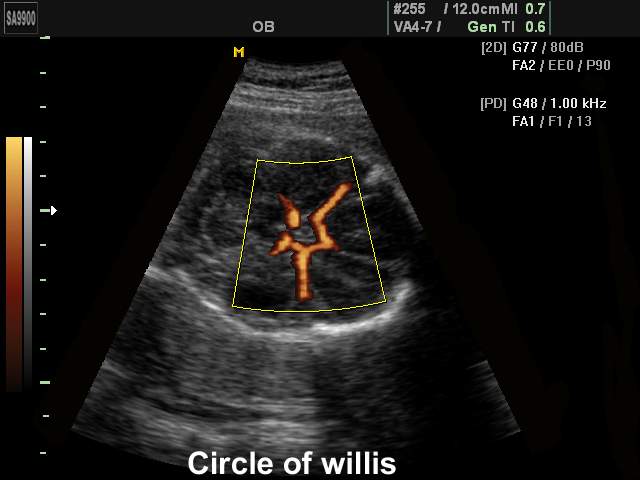

    - PD - энергетический допплер (в т.ч. 3D);

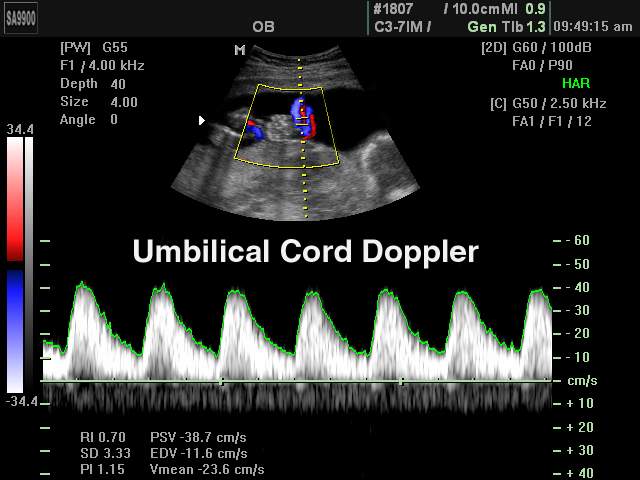

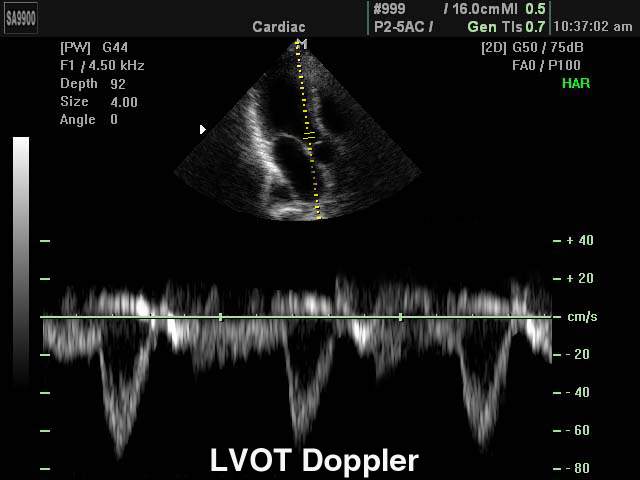

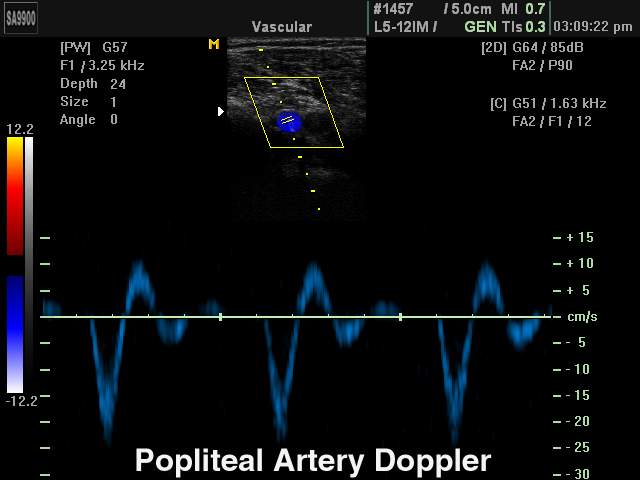

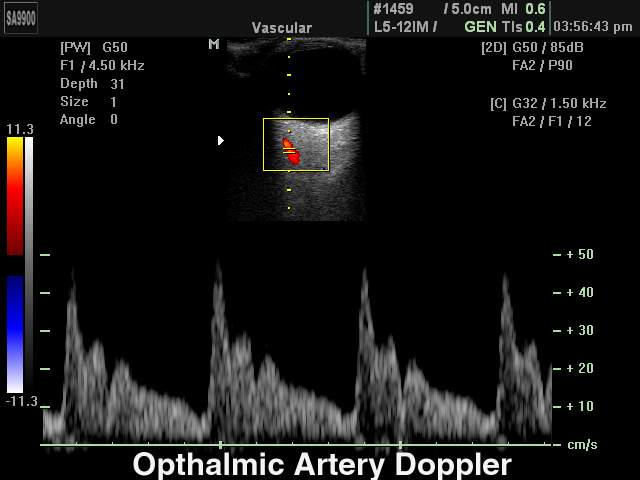

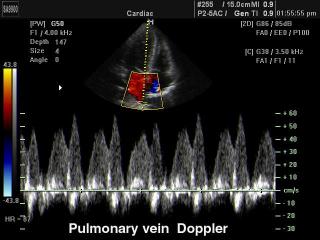

    - PW - импульсный допплер;

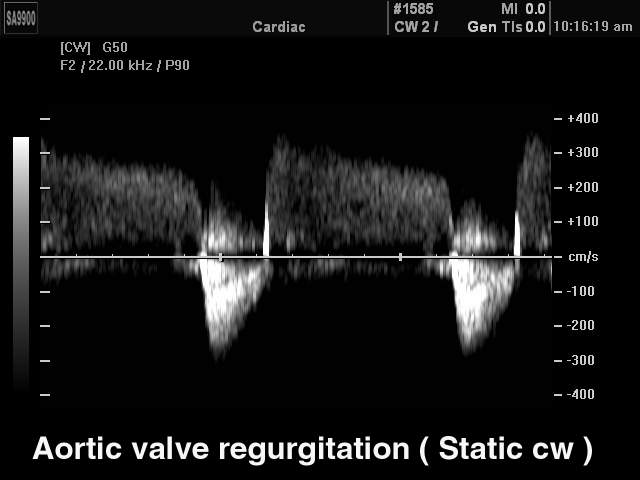

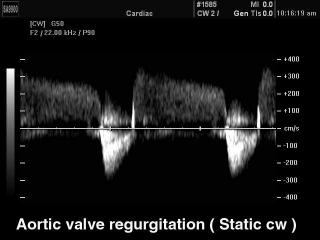

    - CW - непрерывноволновой допплер (опция).
  • Особенности сканирования:
    - тканевая гармоника (регистрация 2-й гармоники эхосигнала, в том числе с помощью инверсной технологии);
    - цветной М-режим (опция);

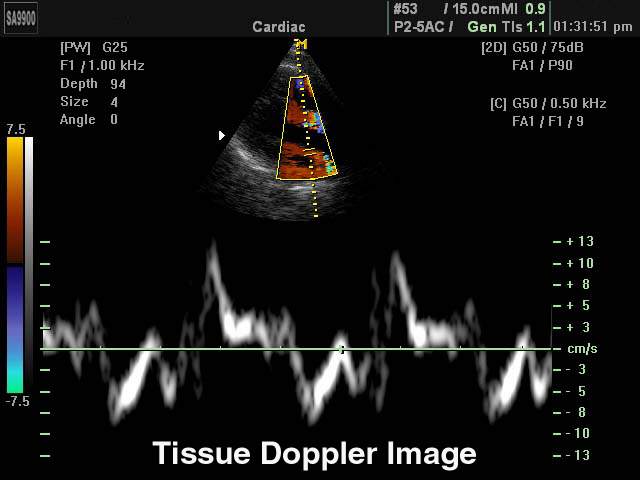

    - тканевый допплер - тканевая цветовая и спектральная допплерография для оценки сократительной способности миокарда (опция);
    - автоматический анализ допплеровских кривых;
    - глубина сканирования до 30 см;
    - steering - возможность изменения допплеровского угла в режимах CFM и PD;
    - дуплексный и триплексный режим;
    - стресс-эхо - программа диагностики сердца (опция).
  • Разьемы для одновременного подключения до 4-х датчиков.

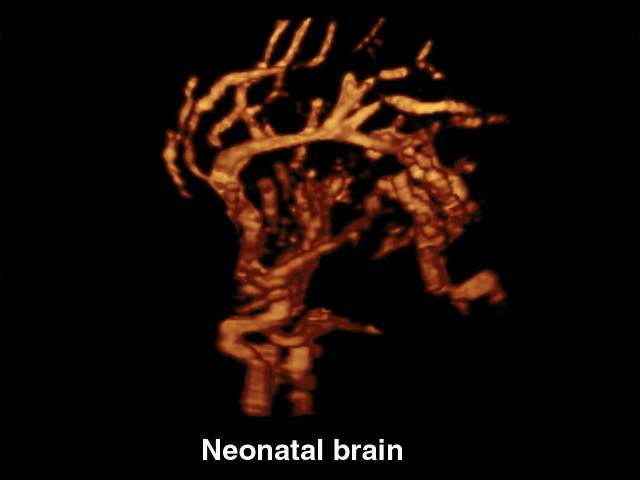

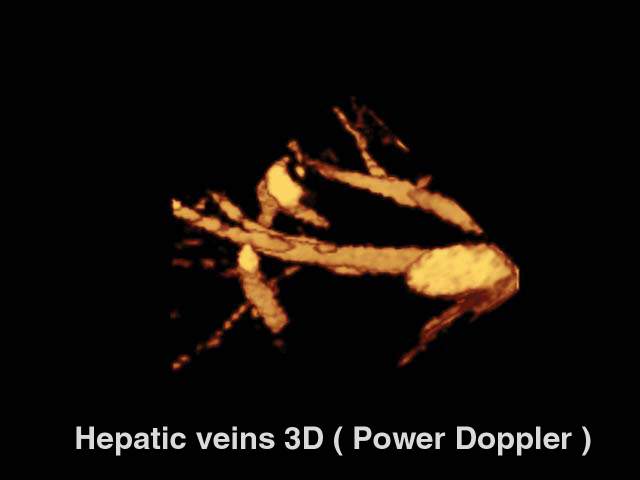

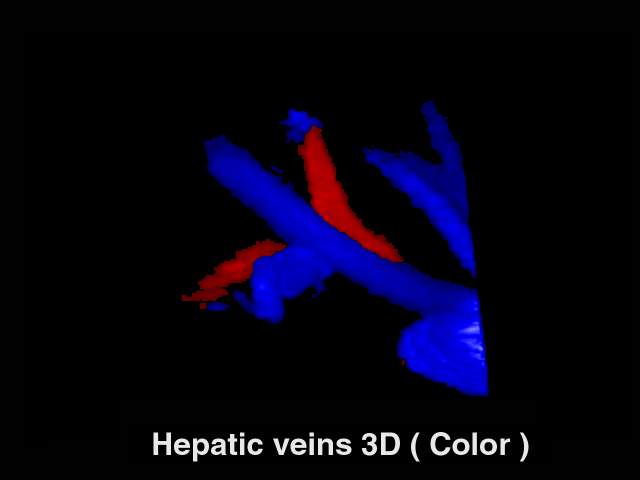

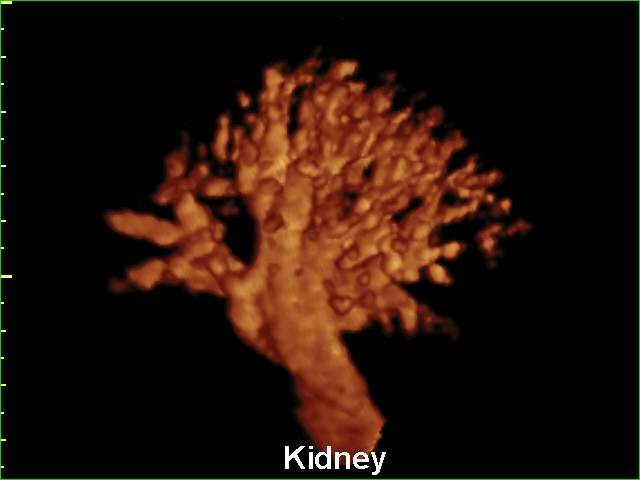

  • Система FreeHand 3D - восстановление объемной структуры поверхностей тканей (функции увеличения, вращения и т.д.) при работе с обычными датчиками; восстановление объемной структуры сосудов в режиме энергетического допплера.

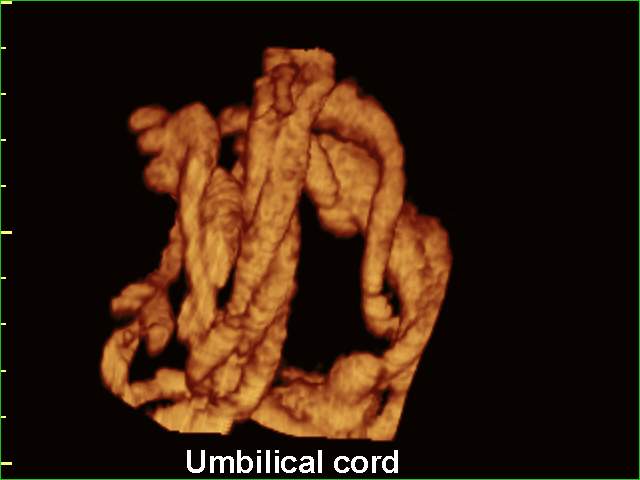

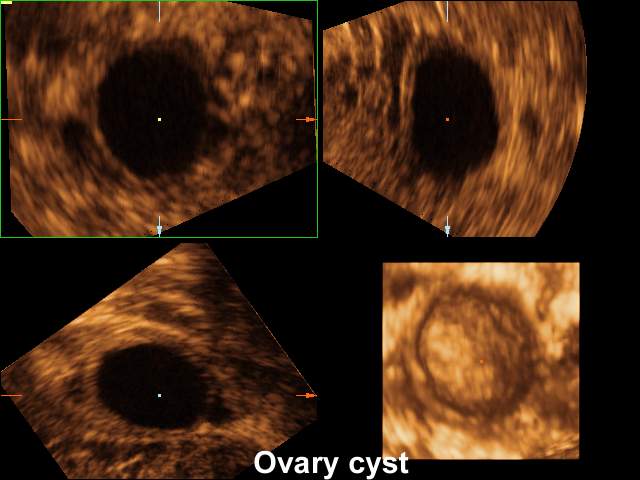

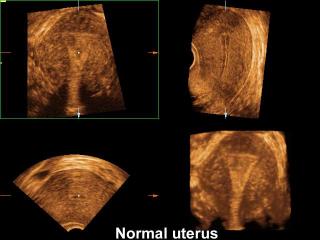

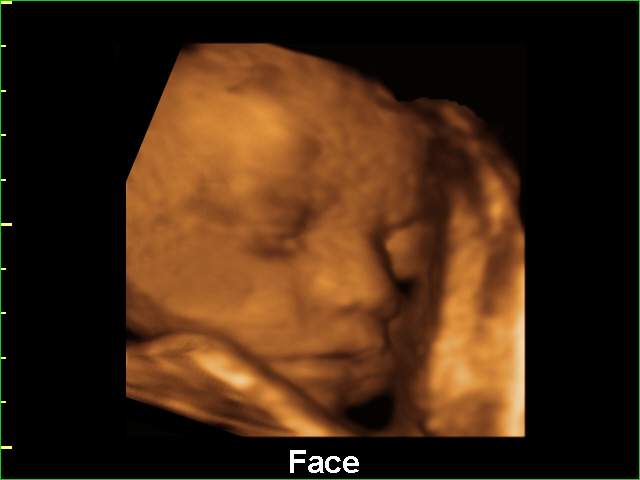

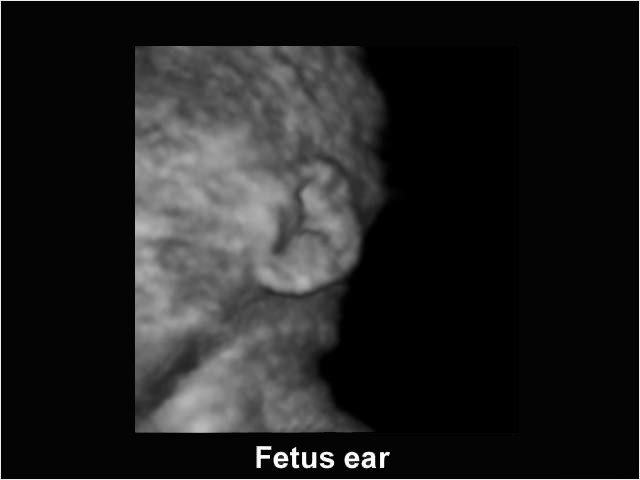

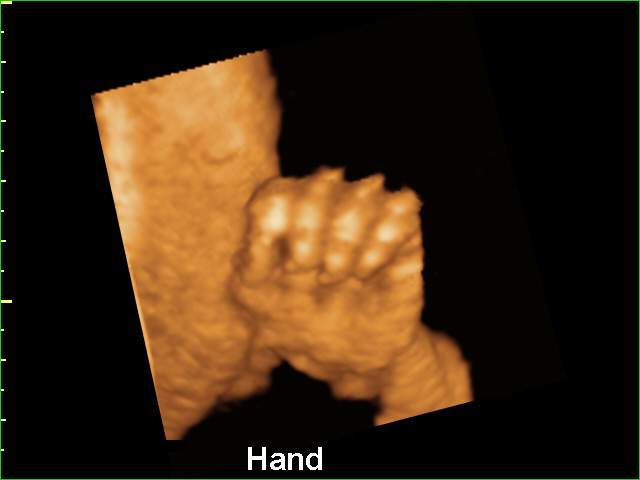

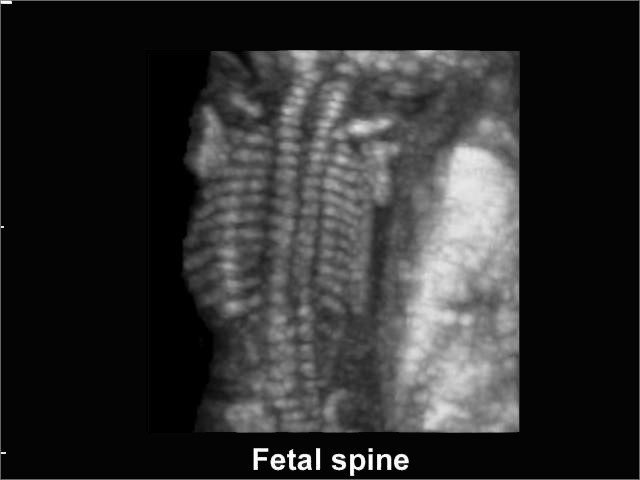

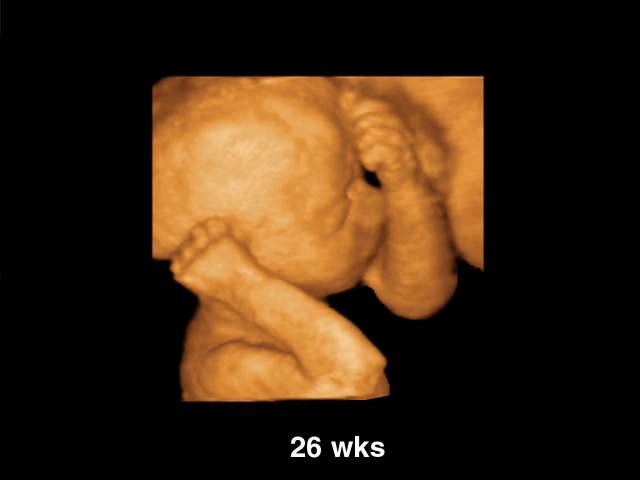

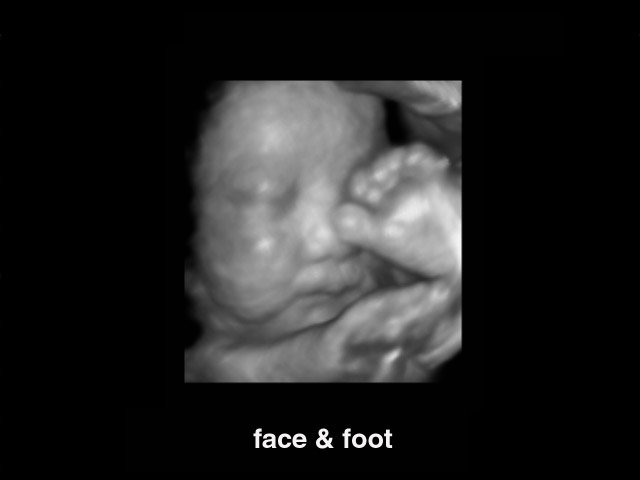

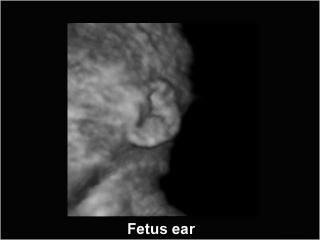

  • Система Live 3D - возможность проведения трехмерного УЗИ в реальном времени (4D):
    - 3D датчики;
    - получение любого среза в каждой из 3-х проекций;
    - получение трехмерных изображений в режиме серой шкалы, а также цветного и энергетического допплера.
    - кинопетля в 3D режиме;
    - фото-режим;
    - измерения в объемном режиме;
    - функция автоматического вычисления объема структур сложной формы.
  • Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений. Имеется возможность проведения измерений в архиве. При наличии соответствующих приводов возможно копирование изображений на гибкие дискеты, компакт-диски, магнитооптику.
  • Система DICOM (опция) - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).

Инновационные технологии

  • Multi-beam, Optimal Volume Resolution, Optimum Tissue Imaging, Tissue Harmonic Imaging, Optimized Harmonic Imaging, Pulse Inversion Harmonic, FINE, CAFE.
  • VOCAL (Virtual Organ Computer Aided anaLysis) - программа вычисления объемов структур сложной формы в трехмерном режиме. Основана на алгоритме автоматического обозначения контуров структур при трехмерной реконструкции, что позволяет с максимальной точностью вычислить объем структур любой формы (предстательная железа, кисты и т.д.).
  • See-Thru - технология, использующая объединение трехмерного энергетического допплера и серошкального изображения для улучшения визуализации сосудов в области патологии (опухоли).
  • 3D image optimizing - режимы акустической прозрачности трехмерного ультразвукового изображения (Surface mode, Maximum mode, Minimum mode, X-Ray mode).

Пакеты ультразвуковых диагностических программ

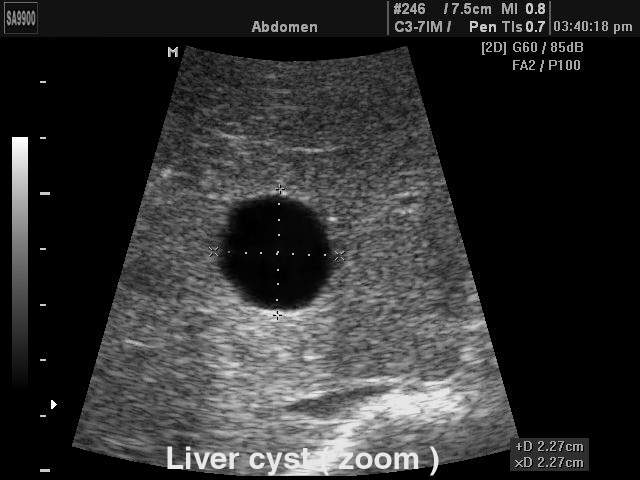

  • Основные измерения: измерения расстояния, окружности, площади, объема; измерение тазобедренного сустава; измерение расстояния в M-режиме; измерение скорости в спектральном допплеровском режиме и др.
  • Пакет гинекологических исследований: матка, левый и правый яичники, левая и правая почки, артерии левого и правого яичников, левый и правый фолликулы.

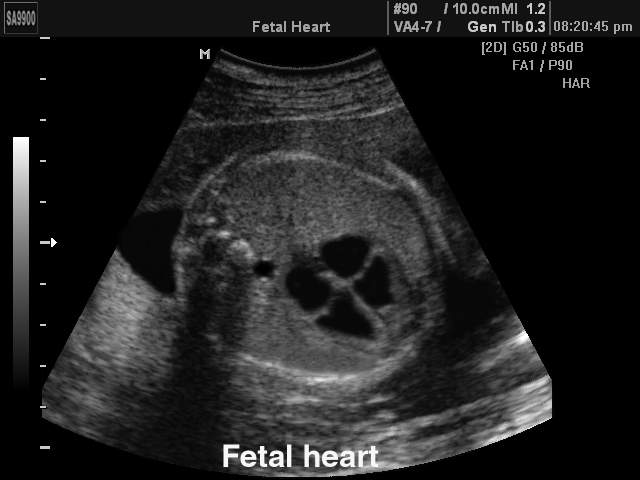

  • Пакет акушерских исследований: биометрия плода, краниологическое исследование плода, исследование длинных костей плода, измерение индекса околоплодных вод (AFI), допплер плода и др. Биометрия плода включает измерения теменно-копчиковой длинны (CRL), размера плодного пузыря (GS), бипариетальный размера головки плода (BPD), затылочно-лобного расстояния (OFD), длины окружности головы плода (НC), передне-заднего размера брюшной полости (APD), поперечного размера брюшной полости (TAD), окружности живота (AC), площади сечения тела (FTA), длины бедра (FL), поперечного (TTD) и передне-заднего (APTD) размеров тела плода. Краниологическое исследование плода включает измерения параметров мозжечка (CEREB), а также внешнего (OOD) и внутреннего (IOD) межглазных расстояний. Исследование длинных костей плода включает измерения длины плечевой кости (Humerus), локтевой кости (Ulna), большеберцовой кости (Tibia), лучевой кости (Rad), ключицы (Clav) и позвоночника (LV).
    Кроме того, семь уравнений для оценки веса плода: Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz); ЧСС плода (Fetal HR); таблицы, определяемые пользователем.
  • Пакет урологических расчетов: разностный объем, объем предстательной железы, вычисление плотности простатспецифического антигена (PSA).

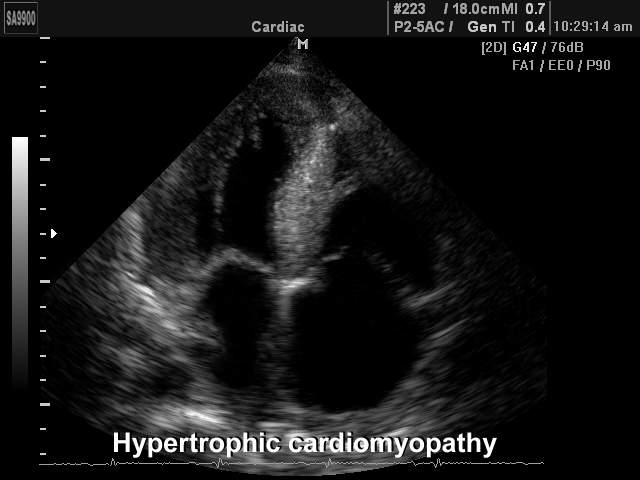

  • Пакет кардиологических исследований:
    - в 2D-режиме рассчитываются значения таких параметров, как объем по методу Симпсона (Simpson), объем по площади и длине, двумерные характериcтики (например, фракция выброса левого желудочка) и масса левого желудочка;

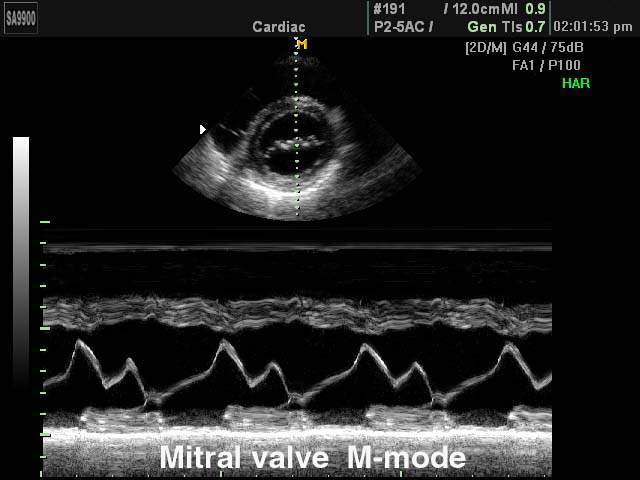

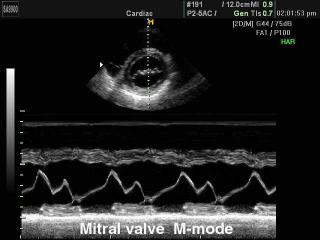

    - в M-режиме вычисляются значения параметров для левого желудочка, аорты и левого предсердия, митрального клапана, а также частота сердечных сокращений.

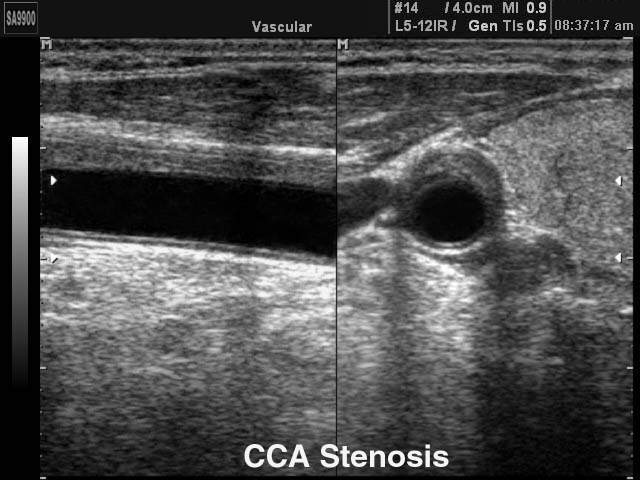

  • Пакет расчетов параметров сосудов: вычисления объемного кровотока, процента стеноза, индекса сопротивления (RI), пульсационного индекса (PI) и др.

Подробную информацию о технологиях получения ультразвуковых изображений см. в разделе "Технологии".

Датчики для сканера SonoAce 9900

Конвексные датчики

Конвексный датчик C 2-5EL/40/85

Конвексный датчик C 2-5EL/40/85

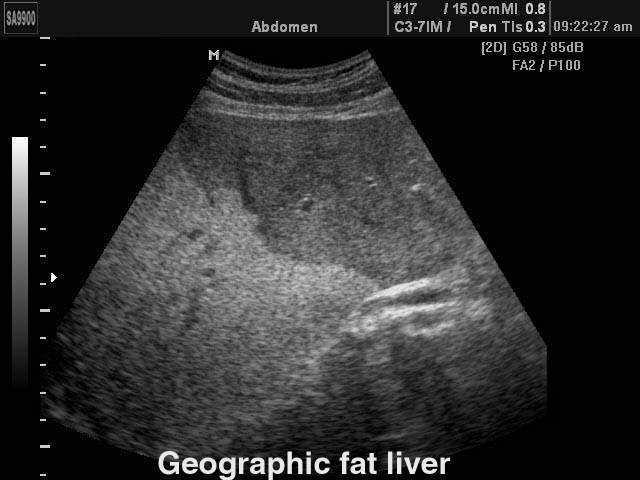

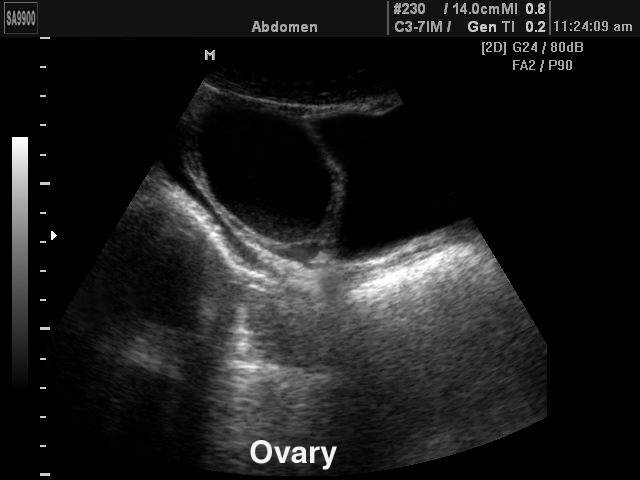

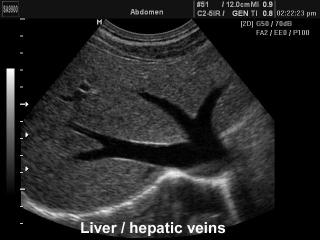

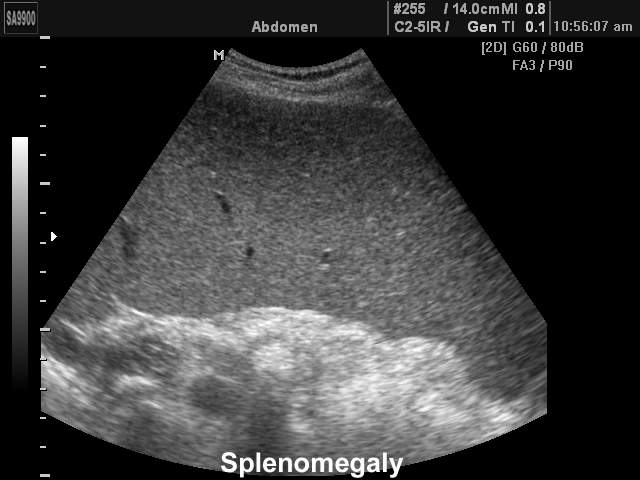

Акушерские исследования (плод, сердце плода), гинекология (матка, яичники), абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: есть.

Конвексный датчик C 2-5ET/40/76

Конвексный датчик C 2-5ET/40/76

Акушерские исследования (плод, сердце плода), гинекология (матка, яичники), абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: есть.

Конвексный датчик C 3-7ED/50/77

Конвексный датчик C 3-7ED/50/77

Акушерские исследования (плод, сердце плода), гинекология (матка, яичники), абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: есть.

Конвексный датчик C 4-9ED/10/150 (микроконвексный)

Конвексный датчик C 4-9ED/10/150 (микроконвексный)

Неонатология и педиатрия: абдоминальные исследования, почки, сердце, глубокие сосуды, мозг.
Биопсийный набор: нет.

Конвексный датчик EC 4-9ED/10/150 (вагинальный)

Конвексный датчик EC 4-9ED/10/150 (вагинальный)

Акушерские исследования (ранние сроки), гинекология (матка, яичники), урология (предстательная железа), исследования прямой кишки.
Биопсийный набор: есть.

Конвексный датчик EC 4-9ES/10/150 (ректо-вагинальный)

Конвексный датчик EC 4-9ES/10/150 (ректо-вагинальный)

Акушерские исследования (ранние сроки), гинекология (матка, яичники), урология (предстательная железа), исследования прямой кишки.
Биопсийный набор: есть.

Фазированные датчики

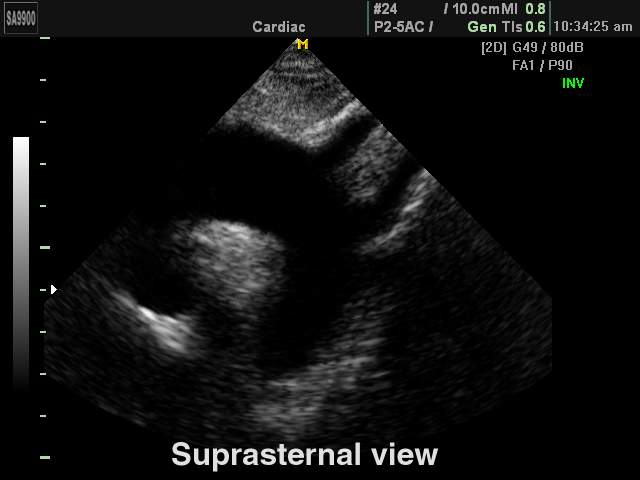

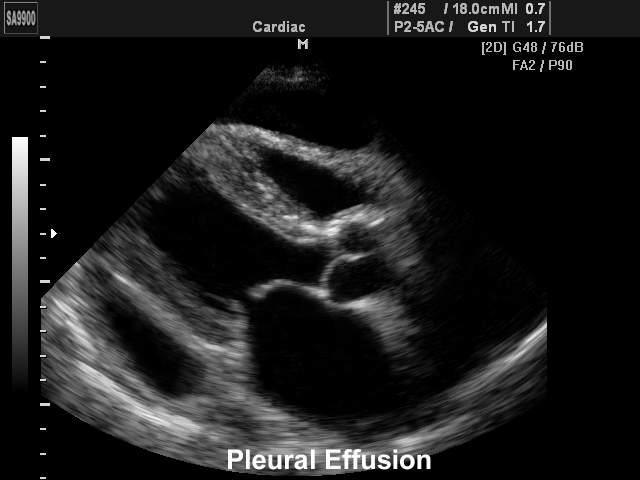

Фазированный датчик P 2-5AC/15

Фазированный датчик P 2-5AC/15

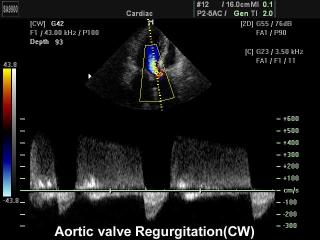

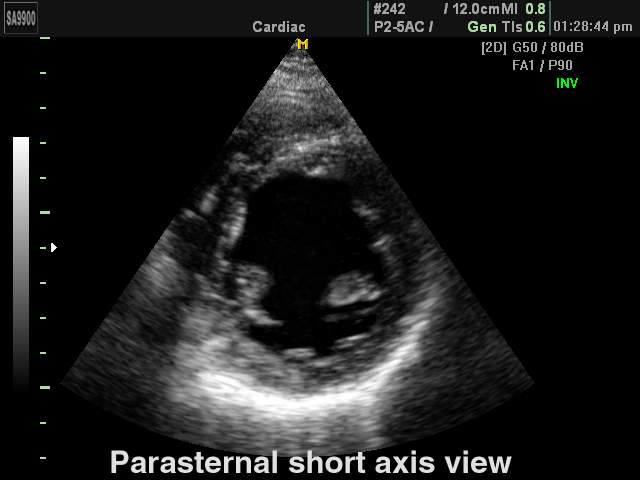

Кардиология и транскраниальные исследования у взрослых.
Биопсийный набор: нет.

Фазированный датчик P 2-5AC/19

Фазированный датчик P 2-5AC/19

Кардиология и транскраниальные исследования у взрослых.
Биопсийный набор: нет.

Фазированный датчик P 3-7AC/10

Фазированный датчик P 3-7AC/10

Кардиология и транскраниальные исследования у детей.
Биопсийный набор: нет.

Линейные датчики

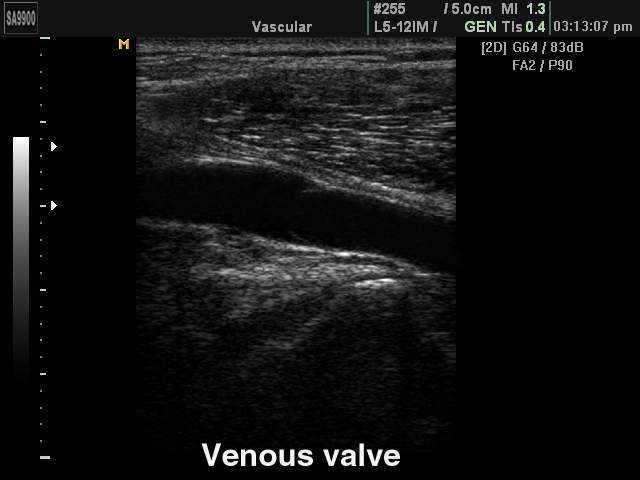

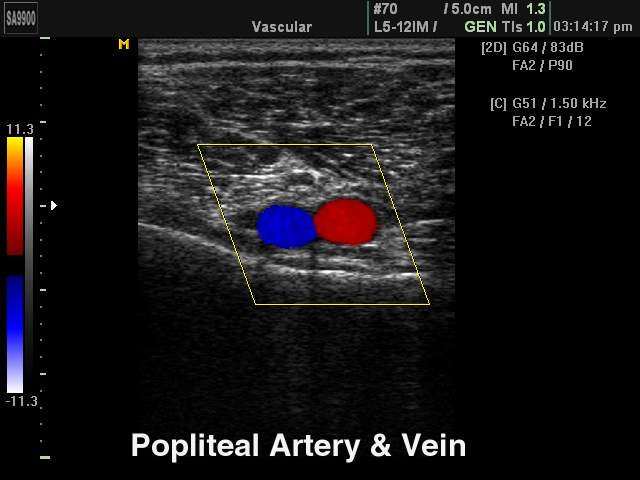

Линейный датчик L 5-12IM/40

Линейный датчик L 5-12IM/40

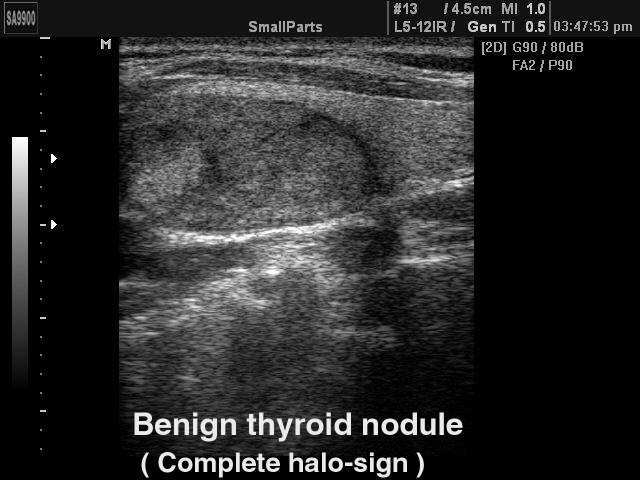

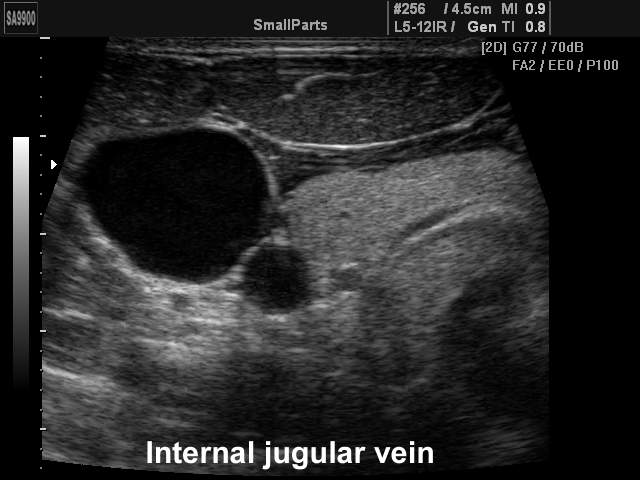

Поверхностные структуры (щитовидная железа, молочная железа, лимфоузлы), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды.
Биопсийный набор: есть.

Линейный датчик L 5-9ER/50

Линейный датчик L 5-9ER/50

Поверхностные структуры (щитовидная железа, молочная железа, лимфоузлы), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды.
Биопсийный набор: есть.

Интраоперационные датчики

Интраоперационный датчик CL 4-8/40/65

Интраоперационный датчик CL 4-8/40/65

Абоминальные исследования во время операции.
Биопсийный набор: нет.

Интраоперационный датчик LI 5-9EV/40

Интраоперационный датчик LI 5-9EV/40

Абоминальные исследования во время операции.
Биопсийный набор: нет.

Объемные датчики

Объемный датчик 3D 3-5EK/40/69

Объемный датчик 3D 3-5EK/40/69

Трехмерные абдоминальные исследования, акушерство и гинекология.
Биопсийный набор: есть.

Объемный датчик 3D 4-8ET/40/84

Объемный датчик 3D 4-8ET/40/84

Трехмерные абдоминальные исследования, акушерство (трехмерное УЗИ плода) и гинекология.
Биопсийный набор: есть.

Объемный датчик 3D 5-8EK/10/128 (ректо-вагинальный)

Объемный датчик 3D 5-8EK/10/128 (ректо-вагинальный)

Трехмерные исследования в акушерстве (ранние сроки), гинекологии (матка, яичники), урологии (предстательная железа), исследования прямой кишки.
Биопсийный набор: есть.

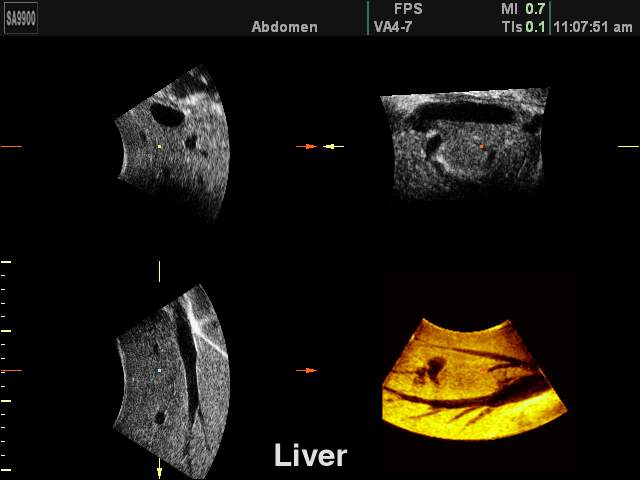

Объемный датчик VAW 4-7/40/69

Объемный датчик VAW 4-7/40/69

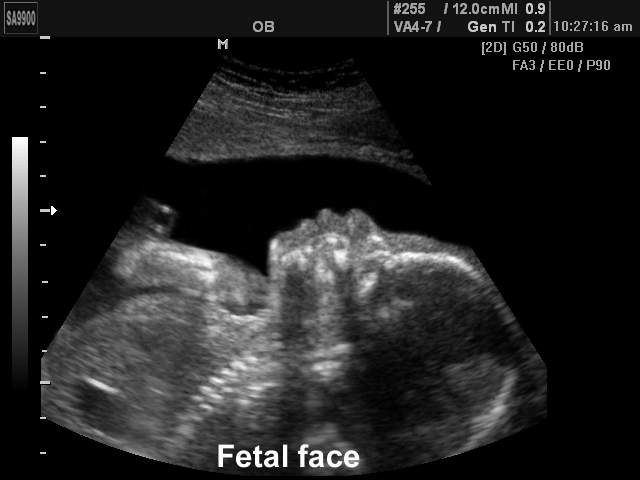

Трехмерные абдоминальные исследования, акушерство (трехмерное УЗИ плода) и гинекология.
Биопсийный набор: есть.

Объемный датчик VDW 5-8/10/128 (ректо-вагинальный)

Объемный датчик VDW 5-8/10/128 (ректо-вагинальный)

Трехмерные исследования в акушерстве (ранние сроки), гинекологии (матка, яичники), урологии (предстательная железа), исследования прямой кишки.
Биопсийный набор: есть.

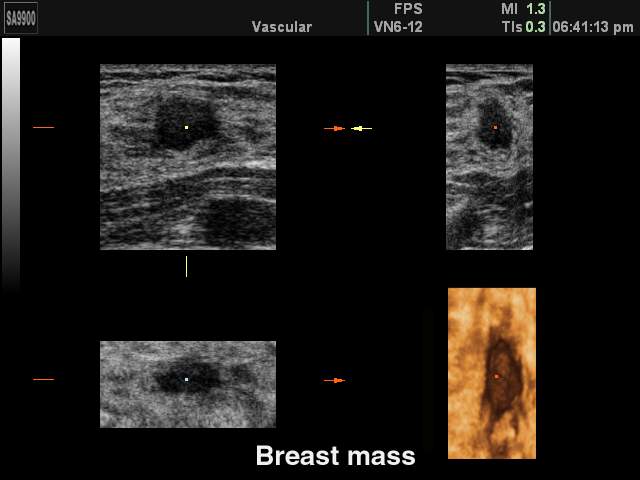

Объемный датчик VNW 6-12/40

Объемный датчик VNW 6-12/40

Трехмерные исследования поверхностных структур (щитовидной железы, молочной железы, лимфоузлов), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды.
Биопсийный набор: есть.

Допплеровские датчики

Допплеровский датчик CW 2.0 (слепой допплер)

Допплеровский датчик CW 2.0 (слепой допплер)

Транскраниальные исследования, сосуды.
Биопсийный набор: нет.

Допплеровский датчик CW 4.0 (слепой допплер)

Допплеровский датчик CW 4.0 (слепой допплер)

Транскраниальные исследования, сосуды.
Биопсийный набор: нет.
