Технологии УЗИ



Технология MSV (мультислайсинг) - ультразвуковая томография

MSV™ (Multi-Slice View™ или мультислайсинг) - технология, позволяющая просматривать одновременно несколько двухмерных срезов, полученных при трехмерном сканировании (аналог технологий КТ, МРТ). Некоторые специалисты давно называют эхографию ультразвуковой томографией. Теперь УЗИ с применением технологии MSV™ более точно соответствует названию - ультразвуковая томография.

Принцип этой технологии основан на сборе объемной информации полученной при трехмерном УЗИ и дальнейшего разложения ее на срезы с заданным шагом в трех взаимных плоскостях (аксиальная, сагиттальная и коронарная проекции). Программное обеспечение осуществляет постобработку (фильтры автоматического контрастирования, гамма-коррекции изображения, усиления четкости, улучшения контурности, удаления артефактов, инверсии и др.) и представляет изображения в градациях серой школы с качеством, сравнимым с МРТ. Главное отличие MSV™ от КТ - отсутствие рентгеновских лучей, которые являются противопоказанием при обследовании беременных и детей.

На рис. 1 представлено УЗИ шейной складки у 12-ти недельного плода. В двухмерном (2D) режиме измерение дало результат 3,6 мм, использование технологии MSV™ дает возможность просмотреть на экране одновременно весь спектр срезов и выбрать более точный размер - 4,6 мм. Для измерения в режиме 2D - требуется многократное позиционирование (итеративный подбор оптимального изображения) двухмерного датчика (ошибка измерения 1 мм), с применением MSV™ требуется однократное позиционирование трехмерного датчика (более высокая точность измерения).

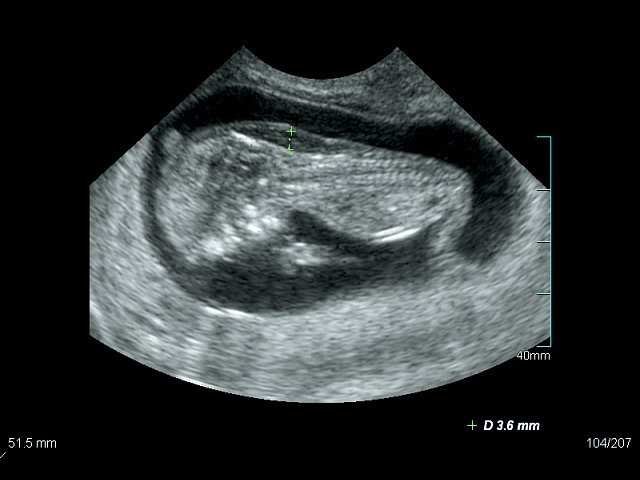

Шейная складка плода в режиме 2D
Рис. 1. Измерение толщины шейной складки у 12-ти недельного плода.
A - шейная складка плода в режиме 2D, диаметр - 3,6 мм.

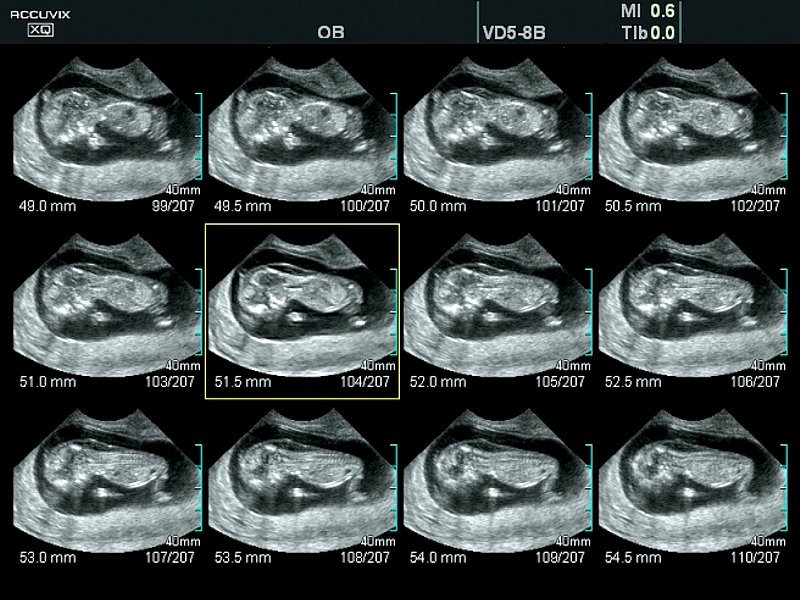

Шейная складка плода в режиме MSV
B - шейная складка плода в режиме MSV™, диаметр в срезах с шагом 5 мм меняется от 3,5 до 4,6 мм.

На рис. 2 представлено УЗИ аномального развития матки - двурогой матки. По саггитальному срезу при 2D сканировании сложно представить пространственное расположение рогов матки. MSV™ дает возможность рассмотреть места раздвоения, измерить угол между двумя "рогами" матки в различных срезах на всем протяжении матки.

Двурогая матка в сагиттальной проекции в режиме 2D
Рис. 2. УЗИ аномального развития матки - двурогой матки.
A - двурогая матка в сагиттальной проекции в режиме 2D.

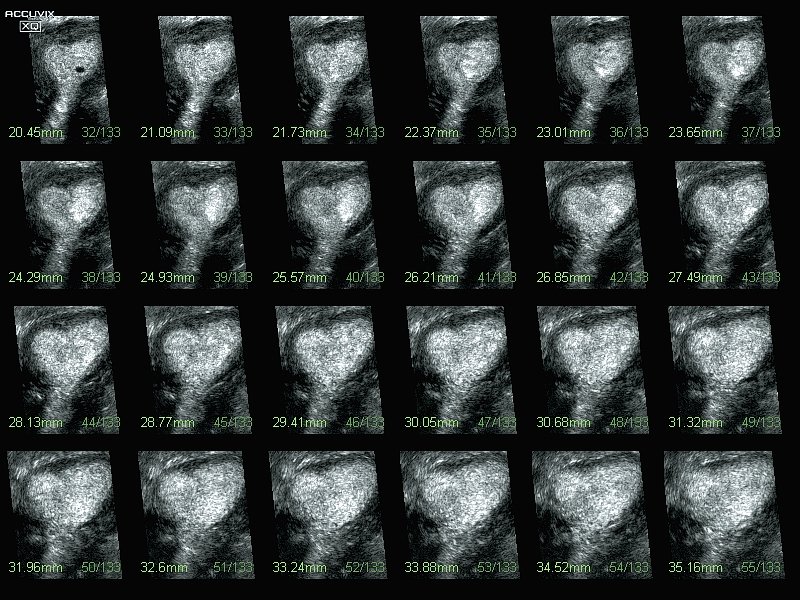

Двурогая матка в коронарной проекции в режиме MSV
B - двурогая матка в коронарной проекции в режиме MSV™ (срезы с шагом 0,64 мм).

Таким образом, технология Mult-Slice View™, разработанная компанией Medison, позволяет более точно и просто подойти к диагностическому процессу, получить больше полезной информации и сократить время исследования пациентов.
