УЗИ сканер EKO7 (Samsung Medison, снят с производства)

Архив сканеров

EKO7 - многофункциональный ультразвуковой сканер компании Samsung Medison с цветным, двунаправленным энергетическим, тканевым, импульсно- и постоянно-волновым допплером, расширенный кардиопакет.

Основные характеристики

Датчики

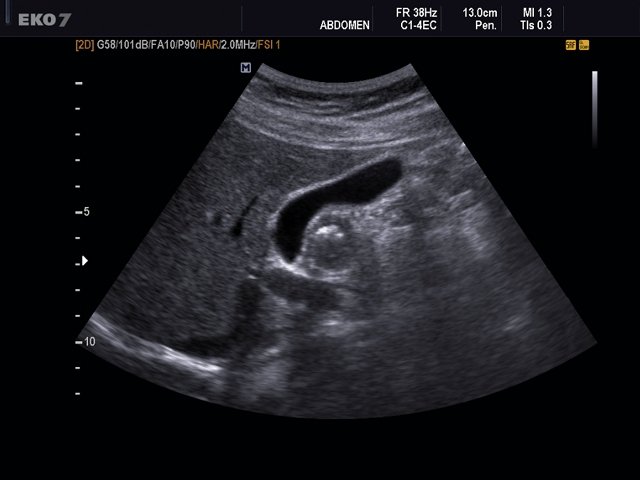

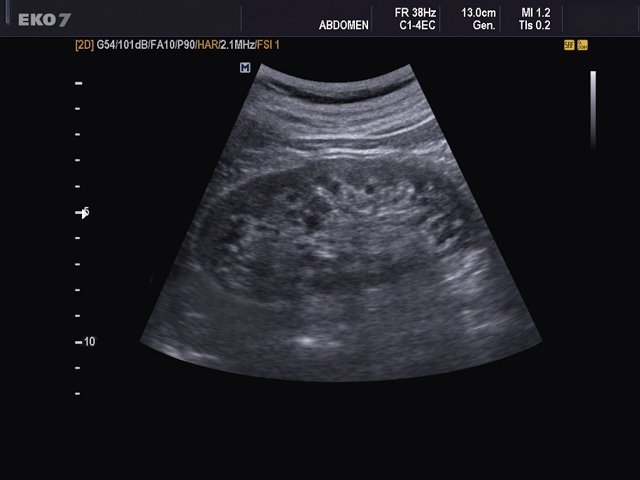

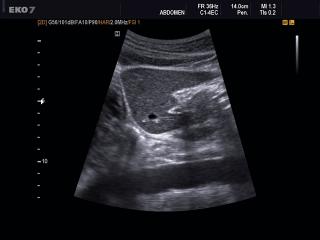

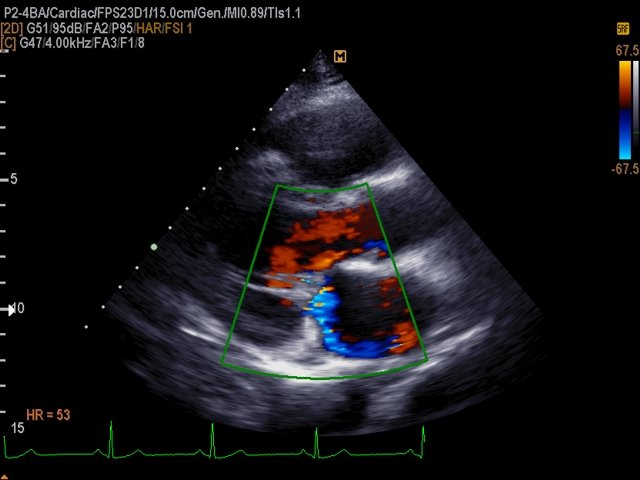

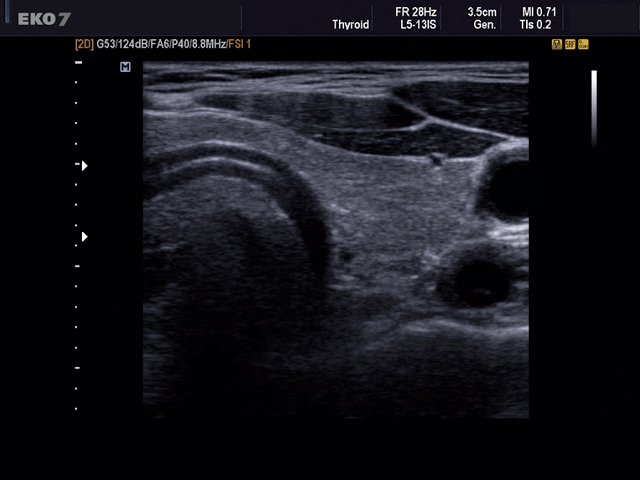

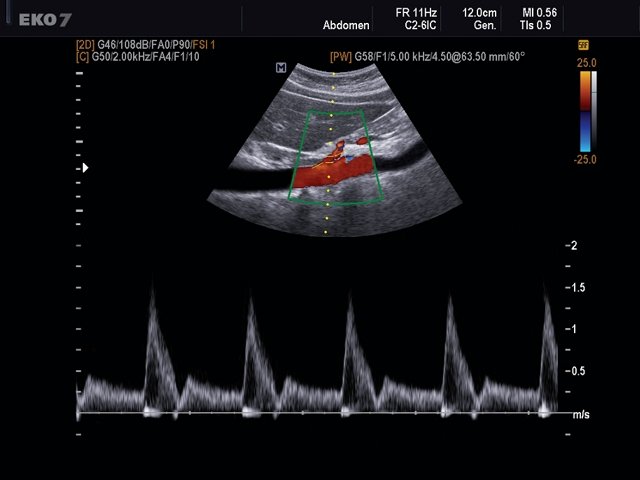

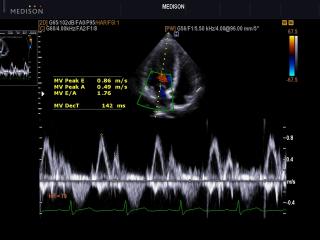

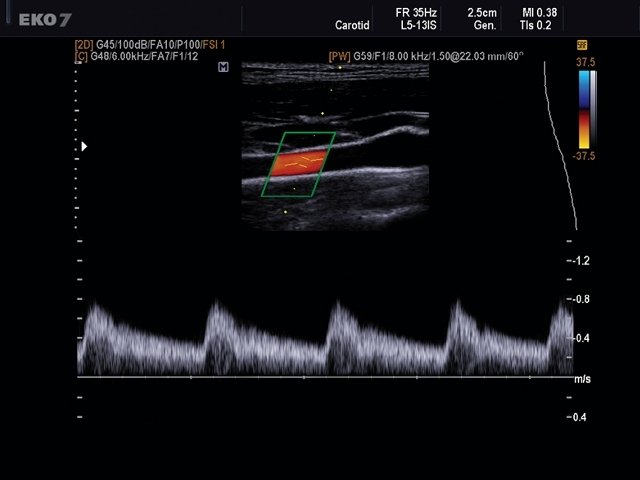

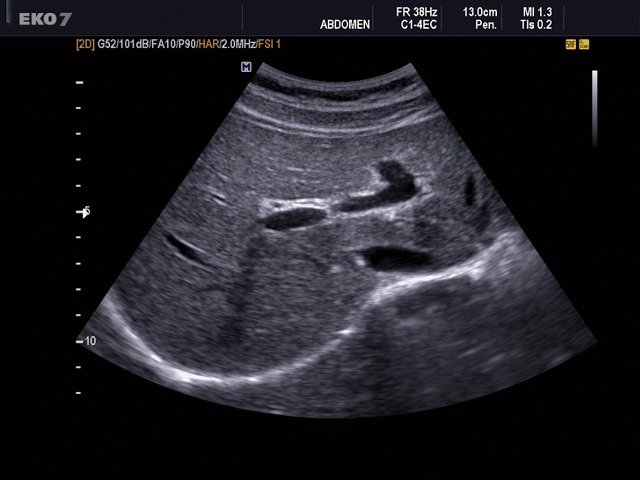

Примеры исследований

Скачать буклет

Высокое качество визуализации, передовые технологии обработки изображения и современный удобный интерфейс расширят границы исследований и придадут больше уверенности любому пользователю. Автоматические режимы измерительных и диагностических программ, вместе с новейшими технологиями помогут сократить время исследования. Премиальный уровень по доступной цене! Аппарат предназначен для любых медицинских учреждений - поликлиник, больниц, женских консультаций, медицинских центров.

Базовая комплектация: сканер EKO7 (монитор 19"; встроенные модули: цветного, энергетического, направленного энергетического и импульсно- и постоянно-волнового допплера, тканевая гармоника, CEUS+, SonoView; кинопамять; встроенный дисковод DVD-RW; USB-порты, встроенная клавиатура с подсветкой и трекболом), флакон геля 250 мл и руководство оператора.

Опции для сканера EKO7: кардиопакет; ЭКГ модуль; опции премиум класса: DMR, AutoIMT, SCI, STRAIN, стресс-эхо; устройства хранения информации (USB флеш-карта, USB флеш-диск); система DICOM.

Области применения: абдоминальные исследования и маммология, урология и эхокардиография, поверхностно расположенные органы и исследования сосудов, мускуло-скелетные исследования, а также транскраниальная допплерография у взрослых, педиатрия и неонаталогия.

Основные характеристики УЗ сканера EKO7

Стационарный ультразвуковой сканер.
LCD монитор - 19" (разрешение 1280x1024).
Кинопамять - автоматическая видео-запись фрагмента исследования с возможностями "перемотки", редактирования, проведения расчетов и последующей записи видео в файл.
Разьемы для одновременного подключения до 4-х датчиков (3 + 1 CW).
Встроенный дисковод DVD-RW.
USB-порты (для подключения периферических устройств и внешних дисковых накопителей).
Модуль CEUS+ (Contrast Enchansment UltraSound) - исследования с применением контрастных веществ.
Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на DVD и USB флеш-накопители, проводить измерения в архиве.

Режимы визуализации

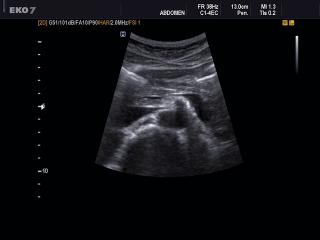

B (2D) - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная).
M - одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM - цветной М-режим (необходим кардиопакет).

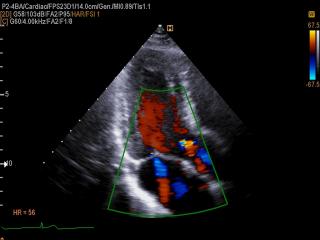

CD - цветное допплеровское картирование.
PD - энергетический допплер.
DPD - направленный энергетический допплер.

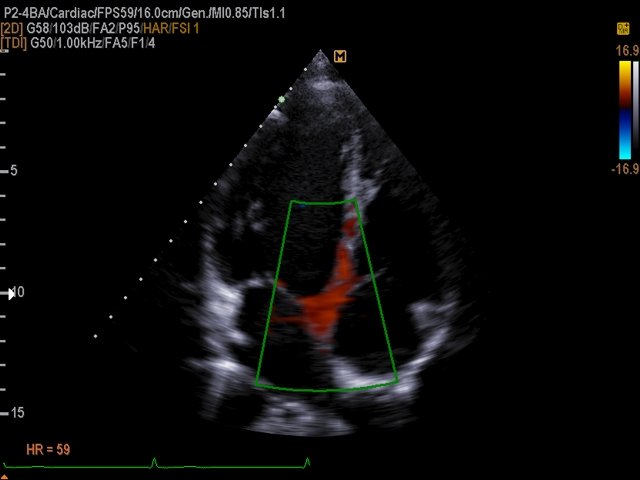

TDI - тканевый допплер (необходим кардиопакет).

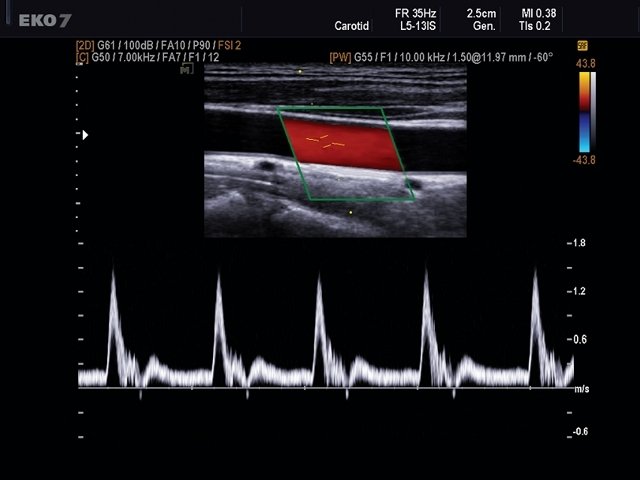

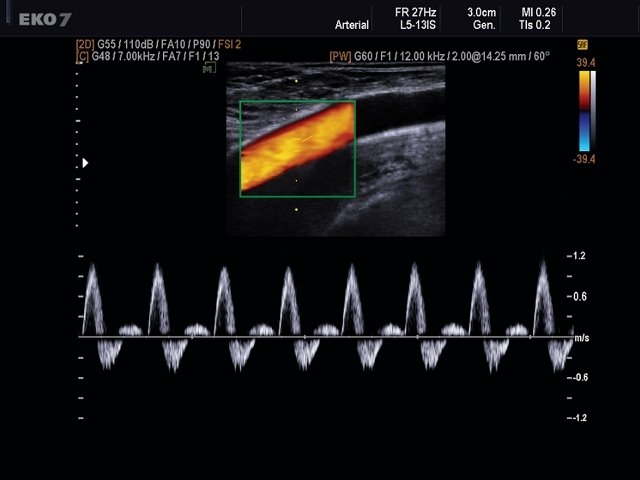

PW - импульсно-волновой допплер, steering - изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых.
HPRF - высокочастотный импульсно-волновой допплер.
CW - постоянно-волновой допплер.
Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени.
Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD).
Трапециевидный режим (для линейных датчиков).
Масштабирование.

Опции

Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + программное обеспечение.
Модуль ЭКГ.
Модуль DMR - фильтр, который в реальном времени удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение контрастней на границе сред разной эхо-плотности.

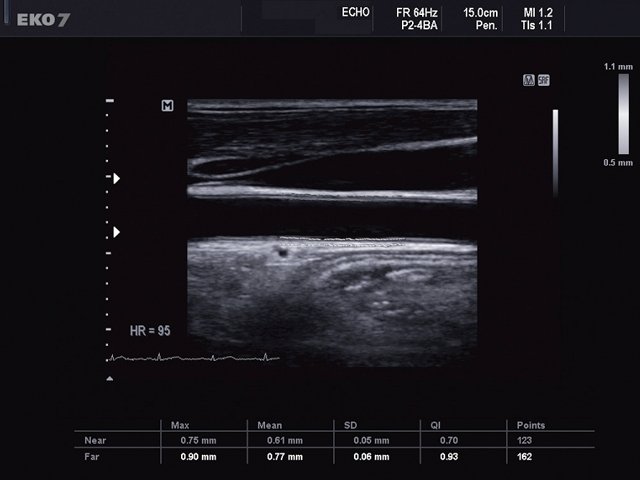

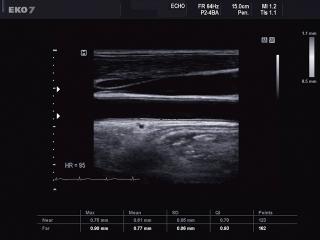

Модуль AutoIMT - автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.
Модуль SCI (Spatial Compound Imaging) - детализация изображения и уменьшение артефактов за счет технологии получения изображения с учетом нескольких углов инсонации.

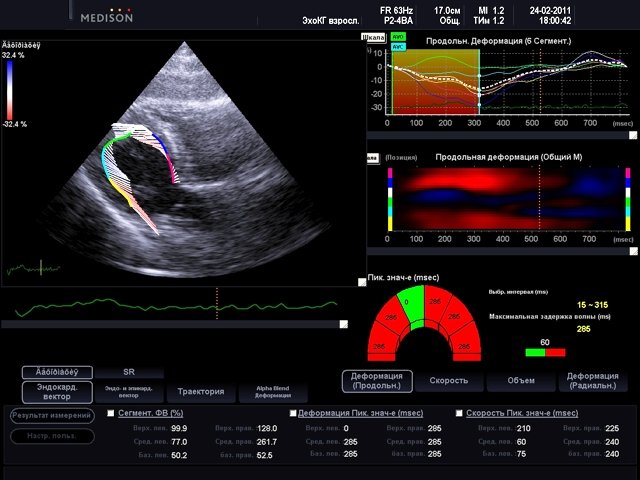

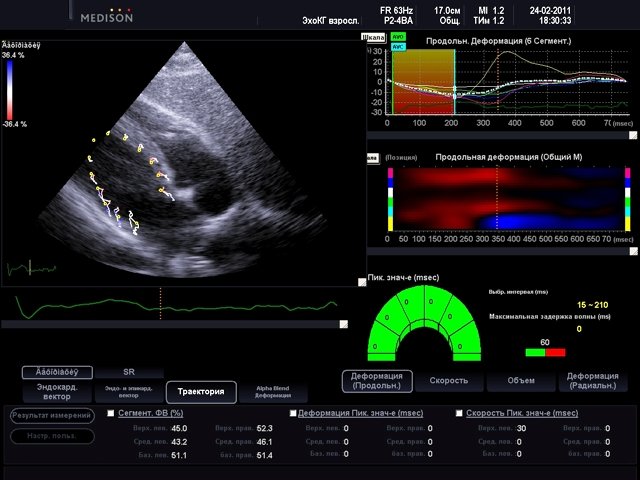

Модуль STRAIN - полуавтоматическая недопплеровская методика оценки деформации миокарда (необходим модуль ЭКГ).
Модуль стресс-эхо (нагрузочная эхокардиография).
Система DICOM - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).

Инновационные технологии

Quick Scan - режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B- и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов).
SRF (Speckle Reduction Filter) - фильтр подавления шума.
FSI (Full Spectrum Imaging) - многоступенчатый алгоритм получения избирательного контрастирования изображения по всей глубине сканирования.

Пакеты ультразвуковых диагностических программ

Полностью русифицированное программное обеспечение.
Основные измерения: измерения расстояния, окружности, площади, объема; измерение тазобедренного сустава; измерение расстояния в M-режиме; измерение скорости в спектральном допплеровском режиме и др.
Пакет кардиологических исследований.

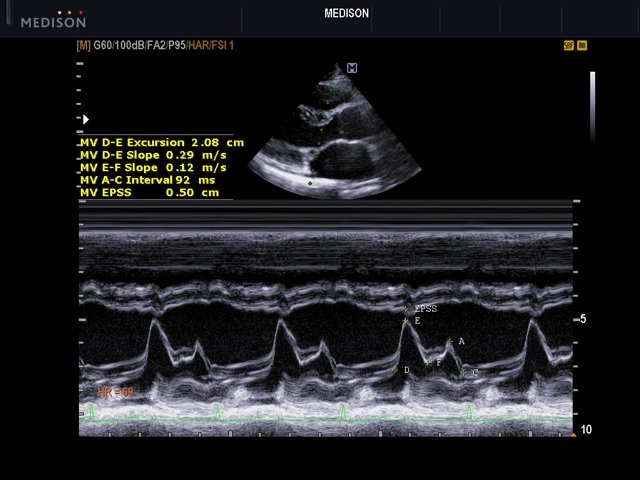

М-режим: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолическая и диастолическая), толщины ЗСЛЖ (систолическая и диастолическая), размеров ЛЖ и ПЖ (систолический и диастолический), ФВ (Teichholz).
B-режим: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров ЛП и ПП (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов ЛП и ПП, объемов ЛЖ (метод "Площадь-Длина", метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ.
CD-режим (ЦДК): измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП И МЖП.

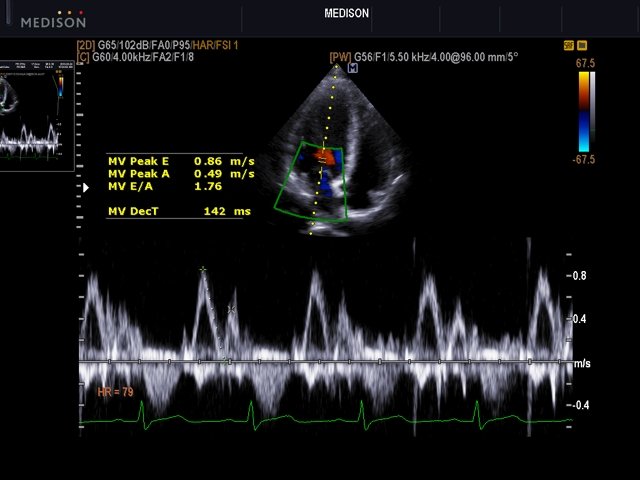

PW-режим (импульсно-волновой допплер): автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра митрального, аортального и трикуспидального клапанов, клапана легочной артерии, кровотока в выходном тракте ЛЖ и ПЖ (пиковая/средняя скорость, пиковый/средний градиент давления, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных и печеночных вен.

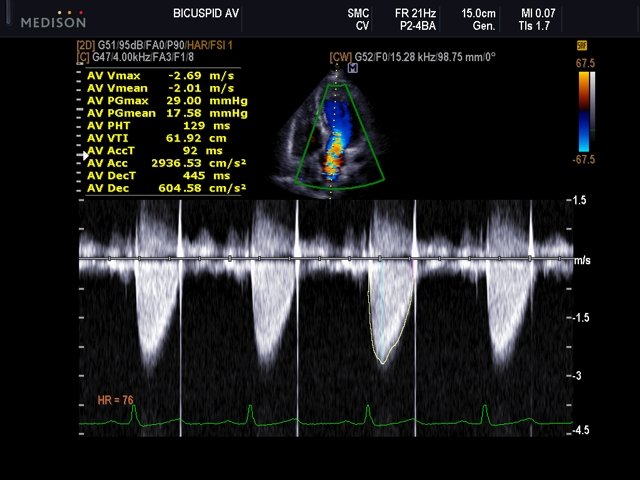

CW-режим (постоянно-волновой допплер): программы расчета работы митрального, аортального и трикуспидального клапанов, клапана легочной артерии.

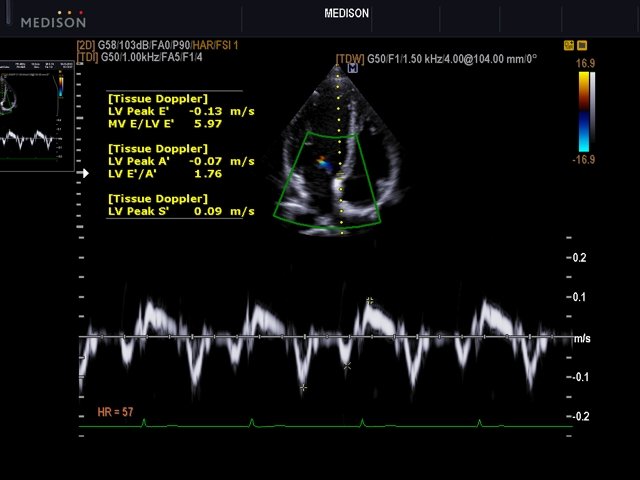

TD-режим (тканевой допплер): количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ.
Пакет расчетов параметров сосудов: вычисления объемного кровотока, процента стеноза, индекса сопротивления (RI), пульсационного индекса (PI) и др.

Сокращения: ЛП/ПП - левое/правое предсердие, МЖП - межжелудочковая перегородка, МПП - межпредсердная перегородка, ЗСЛЖ - задняя стенка левого желудочка, ЛЖ/ПЖ - левый/правый желудочек, ФВ - фракция выброса, ПФСМР - площадь формирующейся струи митральной регуритации (PISA - proximal isovelocity surface area).

Примечание: по-русски название сканера звучит как ЭКО7, но к ЭКО (экстракорпоральное оплодотворение) отношения не имеет, английское название происходит от слова echocardiography (эхокардиография), аппарат предназначен для исследования сердца (ЭхоКГ) и сосудов.

Датчики для сканера EKO7

Конвексные датчики

Конвексный датчик 1-4 МГц

Эхография аорты, почек, плода, органов брюшной полости и малого таза.
Биопсийный набор: нет.

Конвексный датчик 2-6 МГц

Эхография аорты, почек, плода органов брюшной полости и малого таза.
Биопсийный набор: нет.

Конвексный датчик 4-9 МГц (вагинальный)

Акушерские исследования (ранние сроки), гинекология (матка, яичники), урология (предстательная железа), исследования прямой кишки.
Биопсийный набор: есть.

Конвексный датчик 4-9 МГц (неонатальный)

Неонатология и педиатрия: абдоминальные исследования, почки, сердце, глубокие сосуды, мозг.
Биопсийный набор: нет.

Фазированные датчики

Секторный датчик с фазированной решеткой 2-4 МГц

ЭхоКГ у взрослых, абдоминальная эхография, контрастные исследования сердца (LVO), транскраниальные исследования.
Биопсийный набор: нет.

Секторный датчик с фазированной решеткой 3-8 МГц

ЭхоКГ у детей, абдоминальная эхография, контрастные исследования сердца (LVO), транскраниальные исследования.
Биопсийный набор: нет.

Секторный датчик с фазированной решеткой 4-12 МГц

ЭхоКГ у новорожденных, абдоминальная эхография, контрастные исследования сердца (LVO), транскраниальные исследования.
Биопсийный набор: нет.

Линейные датчики

Линейный датчик 3-8 МГц

Эхография сосудов.
Биопсийный набор: нет.

Линейный датчик 5-13 МГц

Эхография сосудов (артерии, вены), поверхностных органов (щитовидная железа, яички), суставы, глаза.
Биопсийный набор: нет.

Линейный датчик 7-16 МГц

Поверхностные структуры (щитовидная железа, молочная железа, лимфоузлы), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды.
Биопсийный набор: нет.

Чреспищеводные датчики

Чреспищеводный датчик 3-7 МГц

ЭхоКГ.
Биопсийный набор: нет.

Допплеровские датчики

Допплеровский датчик 2.0 МГц (слепой допплер)

Допплерография у взрослых и детей.
Биопсийный набор: нет.

Допплеровский датчик 4.0 МГц (слепой допплер)
