УЗИ аппарат SonoAce-R3 (Samsung Medison, снят с производства)

SonoAce R3 - портативный ультразвуковой аппарат компании Samsung Medison с высоким качеством изображения, цветным допплером, современными технологиями и диагностическими возможностями для использования в любой области медицины. Легок в работе, легок на подъем. SonoAce R3 пришел на смену популярной модели SonoAce Pico, по сравнению с предшественником, имеет ряд преимуществ: малый вес, два встроенных порта для подключения датчиков, ЖК монитор - 15", расширенный динамический диапазон (180 дБ), автоматическую оптимизацию изображения (нажатием одной кнопки), 3 USB порта, технологию FSI.

показать полностью »

Области применения: акушерство и гинекология, абдоминальные исследования и урология, эхокардиография и поверхностно расположенные органы, исследования сосудов, а также нефрология, неонатология.

Базовая комплектация: сканер SonoAce R3 (ЖК-монитор; допплеры: цветной энергетический и импульсно-волновой, высокочастотный импульсный; 2-я гармоника; FreeHand 3D; SonoView; 3 USB-порта), флакон геля 250 мл и руководство оператора.

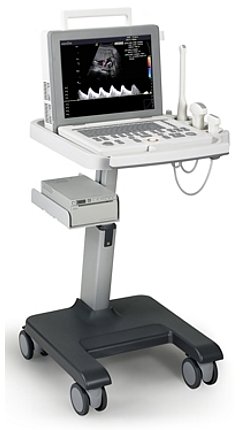

Опции для аппарата SonoAce R3: кардиопакет, тележка, устройства хранения информации (USB флеш-карта, USB флеш-диск); система DICOM.

Основные характеристики аппарата SonoAce R3

  • Портативный ультразвуковой сканер.
  • ЖК-монитор.
  • Кардиопакет (опция).
  • Режимы сканирования: B, 2B, M, B+M, 4B;
    - CFM - цветное допплеровское картирование;
    - PD - энергетический допплер;
    - PW - импульсный допплер;
    - HPRF - высокочастотный импульсный допплер.
  • Особенности сканирования:
    - дуплексный и триплексный режим;
    - трапециевидный режим сканирования для линейных датчиков;
    - тканевая гармоника (регистрация 2-й гармоники эхосигнала, в том числе с помощью инверсивной технологии);
    - увеличение в реальном масштабе времени;
    - автоматический анализ допплеровских кривых;
    - глубина сканирования до 30 см;
    - steering - возможность изменения допплеровского угла в режимах CFM и PD;
    - дуплексный и триплексный режим.
  • Разъемы для одновременного подключения 2-х датчиков.
  • USB 2.0 (3 порта).
  • Кинопамять, эргономичная клавиатура, мультичастотные датчики.
  • Система FreeHand 3D - восстановление объемной структуры поверхностей тканей (функции увеличения, вращения и т.д.) при работе с обычными датчиками.
  • Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений). Имеется возможность проведения измерений в архиве. При наличии соответствующих приводов возможно копирование изображений на компакт-диски, магнитооптику.
  • Программы для кардиологических, акушерских, гинекологических, урологических, ангиологических исследований, оценки сердца плода.
  • Система DICOM (опция) - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).

Технологии и программное обеспечение

  • Multi-beam (мульти-луч) - технология цифрового формирования луча (устранение многократного отражения, нелинейного ослабления и неточного времени задержки в отличие от аналоговых систем).
  • OTI (Optimum Tissue Imaging) - технология получения оптимального изображения тканей, благодаря коррекции скорости. Функция при помощи которой пользователь может выбрать оптимальную скорость для каждой области исследований, тем самым получая одновременно высокое качество изображений различных видов тканей, таких как жир, мышцы или паренхима печени.
  • THI (Tissue Harmonic Imaging), тканевая или 2-я гармоника - повышает качество изображения линейное и контрастное разрешение у трудно визуализируемых пациентов. Данная технология предполагает использование широкополосных датчиков и приемного тракта повышенной чувствительности. Дает преимущество при исследовании пациентов с повышенным весом.
  • OHI (Optimized Harmonic Imaging) - объединяет две предыдущие технологии и предназначена для особо трудных для визуализации случаев.
  • FINE (Filtered Image for Noise reduction & Edge enhancement) - программа фильтрации ультразвукового изображения. Обеспечивает лучшую контрастность контуров и уменьшает уровень шумов.
  • CAFE (Compound Automatic Flash Elemination) - обеспечивает зависимую от используемого режима нелинейную фильтрацию для удаления цветных точек на изображении, возникающих из за мерцающих артефактов. Создает улучшенную визуализацию кровотока во всех допплеровских режимах.
  • Quick Scan - ускоренный режим (нажатием одной кнопки) настройки изображения исследуемого органа в B-режиме и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов).
  • FSI (Full Spectrum Imaging) - технология, которая объединяет ультразвуковую информацию от акустических полос разной частоты, что резко снижает количество артефактов и формирует превосходное изображение с плотной контрастностью и значительно лучшей степенью проникновения.

Пакеты ультразвуковых диагностических программ

  • Расчет возраста плода с помощью различных измерений: бипариетального диаметра, длины бедренной кости, копчико-теменного размера, диаметра околоплодного мешка, окружности головы, окружности живота и диаметра живота - возможность оценки возраста плода от 4 недель до родов. Расчет веса плода по методам Shepard, Hadlock, Merz, Osaka University. Расчет предпологаемой даты родов по последней менструации. Автоматическое построение графиков роста и веса плода. Просмотр и изменение таблиц возраста плода.
  • Кардиологические измерительные программы: оценка митрального и аортального клапанов; оценка левого желудочка по формулам CUBED, POMBO, TEICHHOLZ и в B-режиме: ESP, EBP, BUL, MSR.
  • Программы для расчетов в гинекологии.
  • Программы для расчетов в ангиологии.
  • Программы для расчетов в урологии.
  • Программа оценки тазобедренного сустава плода на предмет дисплазии.

Датчики для аппарата SonoAce R3

Конвексные датчики

Конвексный датчик 2-4 МГц (микроконвексный)

Конвексный датчик 2-4 МГц (микроконвексный)

Кардиология, абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: нет.

Конвексный датчик 2-8 МГц

Конвексный датчик 2-8 МГц

Акушерские исследования (плод, сердце плода), гинекология (матка, яичники), абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: есть.

Конвексный датчик 4-9 МГц (неонатальный)

Конвексный датчик 4-9 МГц (неонатальный)

Неонатология и педиатрия: абдоминальные исследования, почки, сердце, глубокие сосуды, мозг.
Биопсийный набор: нет.

Конвексный датчик 4-9 МГц (ректо-вагинальный)

Конвексный датчик 4-9 МГц (ректо-вагинальный)

Акушерские исследования (ранние сроки), гинекология (матка, яичники), урология (предстательная железа), исследования прямой кишки.
Биопсийный набор: есть.

Линейные датчики

Линейный датчик 5-12/40 МГц

Линейный датчик 5-12/40 МГц

Поверхностные структуры (щитовидная железа, молочная железа, лимфоузлы), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды.
Биопсийный набор: есть.

Линейный датчик 5-12/60 МГц

Линейный датчик 5-12/60 МГц

Поверхностные структуры (щитовидная железа, молочная железа, лимфоузлы), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды.
Биопсийный набор: есть.
