УЗИ сканер SonoAce-X8 (Medison, снят с производства)

SonoAce X8 - многофункциональный ультразвуковой сканер компании Samsung Medison с цветным, энергетическим, направленным энергетическим, тканевым, импульсным и непрерывноволновым допплером, трехмерным УЗИ в реальном времени (3D обычными и 4D объемными датчиками). Высокая разрешающая способность, новые технологии формирования трехмерного изображения, мультислайсинг, современный итальянский дизайн.

Области применения: акушерство и гинекология, абдоминальные исследования и маммология, урология и эхокардиография, поверхностно расположенные органы и исследования сосудов, мускуло-скелетные исследования, а также педиатрия, неонаталогия, транскраниальные исследования, исследования с применением контрастных веществ.

Базовая комплектация: сканер SonoAce X8 (монитор 17"; встроенные модули: цветного, энергетического, направленного энергетического и импульсного допплера, 2-я гармоника, Spatial Compound Imaging (SCI), FreeHand 3D, SonoView-II; кинопамять; встроенный дисковод DVD-RW; 8 USB-портов (6 на задней панели + 2 на передней), встроенная клавиатура с трекболом), флакон геля 250 мл и руководство оператора.

Опции для сканера SonoAce X8: cистема Live 3D; опции премиум класса: 3D XI (3D eXtended Imaging™), STIC™, OVIX™ (Oblique View eXtended), Dynamic MR™, Strain, панорамное сканирование; исследования с контрастными веществами; кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + программное обеспечение; непрерывноволновой допплер (CW); ЭКГ модуль; устройства хранения информации (USB флеш-карта, USB флеш-диск); система DICOM.

Основные характеристики сканера SonoAce X8

  • Стационарный ультразвуковой сканер.
  • LCD монитор - 17" (40,8 см).
  • Кардиопакет (опция).
  • ЭКГ модуль (опция).
  • Режимы сканирования: B, 2B, M, B+M, 4B;
    - CFM - цветное допплеровское картирование;

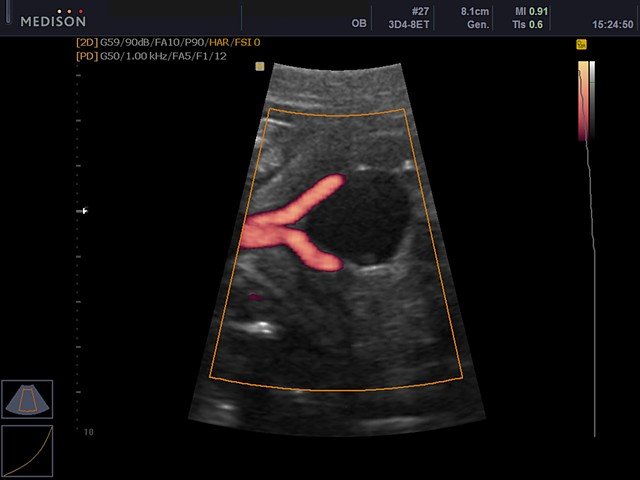

    - PD - энергетический допплер (в т.ч. 3D);
    - направленный энергетический допплер;
    - PW - импульсный допплер;
    - HPRF - высокочастотный импульсный допплер;
    - CW - непрерывноволновой допплер.
  • Особенности сканирования:

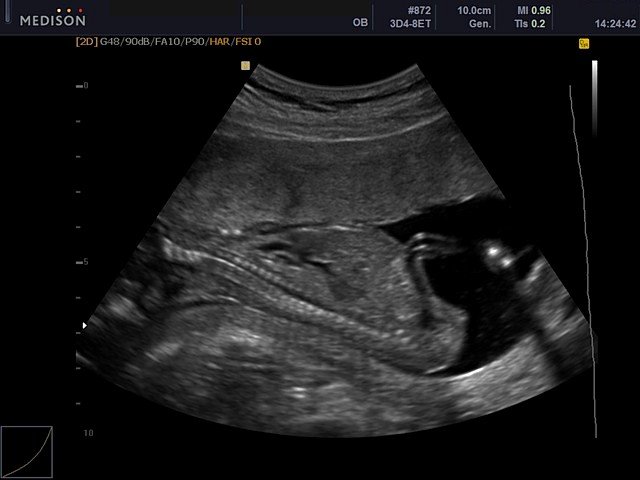

    - тканевая гармоника (регистрация 2-й гармоники эхосигнала, в том числе с помощью инверсивной технологии);
    - цветной М-режим;
    - тканевый допплер - тканевая цветовая допплерография для оценки сократительной способности миокарда (опция);
    - анатомический М-режим (опция);
    - автоматический анализ допплеровских кривых;
    - глубина сканирования до 30 см;
    - steering - возможность изменения допплеровского угла в режимах CFM и PD;

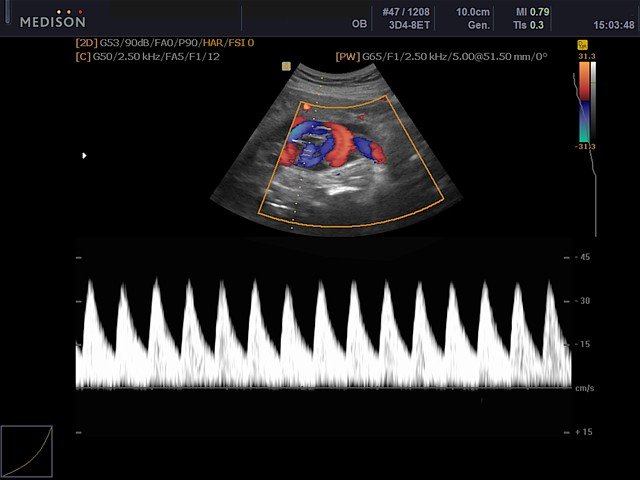

    - дуплексный и триплексный режим.
  • Разъемы для одновременного подключения до 4-х датчиков (3 + 1 CW).
  • Система FreeHand 3D - восстановление объемной структуры поверхностей тканей (функции увеличения, вращения и т.д.) при работе с обычными датчиками.
  • Система Stat 3D - работа трехмерными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме энергетического допплера.
  • Система Live 3D - трехмерное УЗИ в реальном времени (4D УЗИ).
  • Скорость объемного сканирования - до 56 объемов в секунду.
  • Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений). Имеется возможность проведения измерений в архиве. При наличии соответствующих приводов возможно копирование изображений на компакт-диски, магнитооптику.
  • Система DICOM (опция) - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).

Инновационные технологии

  • Multi-beam, Optimal Volume Resolution, Optimum Tissue Imaging, Tissue Harmonic Imaging, Optimized Harmonic Imaging, Pulse Inversion Harmonic, FINE, CAFE, VOCAL.
  • FSI (Full Spectrum Imaging) - технология, которая объединяет ультразвуковую информацию от акустических полос разной частоты, что резко снижает количество артефактов и формирует превосходное изображение с плотной контрастностью и значительно лучшей степенью проникновения.
  • See-Thru - технология, использующая объединение трехмерного энергетического допплера и серошкального изображения для улучшения визуализации сосудов в области патологии (опухоли).
  • MagiCut - удаление нежелательных фрагментов изображения по всей глубине сканирования в трехмерном режиме.
  • DMR (опция) - фильтр, который в реальном времени удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение чётче и контрастней.
  • Panoramic View - панорамное сканирование (опция).

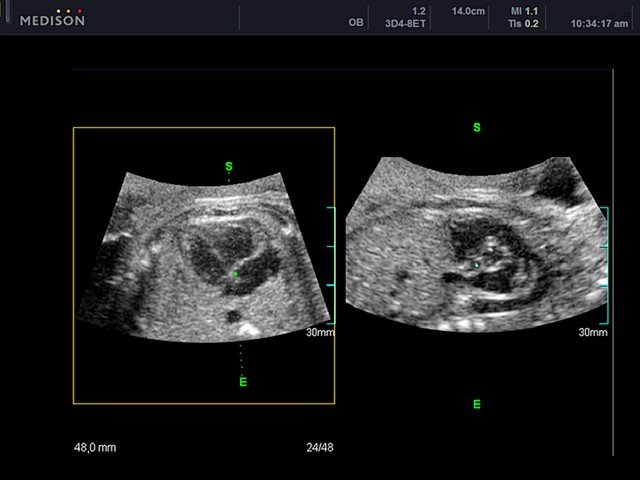

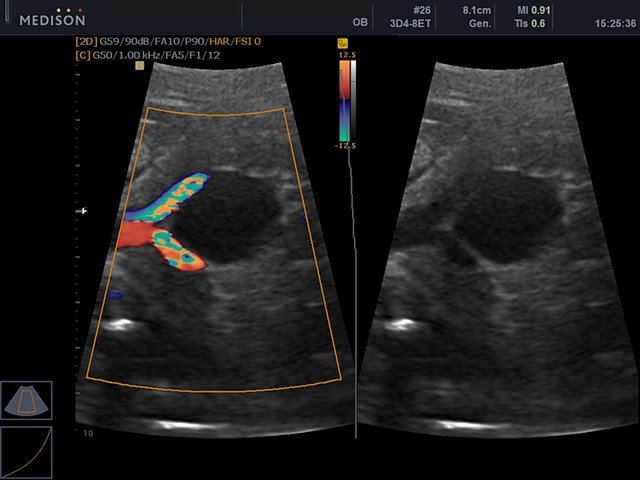

  • Dual Live Mode (двойной динамический дисплей) - одновременное отображение на мониторе двух изображений в режимах В и В-цвет, в реальном масштабе времени.
  • Quick Operation - программный модуль, позволяющий просматривать, сравнивать и анализировать изображения 4-х режимов сканирования на 1 экране.
  • Quick Scan - ускоренный режим (нажатием одной кнопки) настройки изображения исследуемого органа в B-режиме и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов).
  • Система 3D XI:

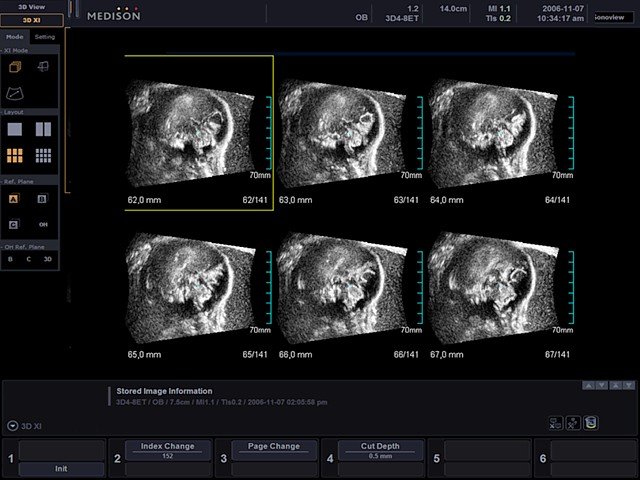

    - Multi-Slice View (мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании (технология КТ, МРТ).
    - Oblique - возможность получения различных срезов с объемного изображения.
    - VolumeCT (Volume Computer Tomography) - объемная ультразвуковая компьютерная томография, в том числе фильтры 3D image optimizing.
  • Spatial Compound Imaging (SCI) - детализация изображения и уменьшение артефактов за счет технологии получения изображения с учетом нескольких углов инсонации.
  • Strain - полуавтоматическая недопплеровская методика оценки систоло-диастолической деформации миокарда.
  • Панорамное сканирование.
  • Исследования с контрастными веществами (эхо-контрасты).

Пакеты расчетов (измерения и отчеты)

  • Полностью русифицированное программное обеспечение.
  • Основные измерения: измерения расстояния, окружности, площади, объема; измерение тазобедренного сустава; измерение расстояния в M-режиме; измерение скорости в спектральном допплеровском режиме и др.
  • Пакет гинекологических исследований: матка, левый и правый яичники, левая и правая почки, артерии левого и правого яичников, левый и правый фолликулы.
  • Пакет акушерских исследований: биометрия плода, краниологическое исследование плода, исследование длинных костей плода, измерение индекса околоплодных вод (AFI), допплер плода и др. Биометрия плода включает измерения теменно-копчиковой длинны (CRL), размера плодного пузыря (GS), бипариетальный размера головки плода (BPD), затылочно-лобного расстояния (OFD), длины окружности головы плода (НC), передне-заднего размера брюшной полости (APD), поперечного размера брюшной полости (TAD), окружности живота (AC), площади сечения тела (FTA), длины бедра (FL), поперечного (TTD) и передне-заднего (APTD) размеров тела плода. Краниологическое исследование плода включает измерения параметров мозжечка (CEREB), а также внешнего (OOD) и внутреннего (IOD) межглазных расстояний. Исследование длинных костей плода включает измерения длины плечевой кости (Humerus), локтевой кости (Ulna), большеберцовой кости (Tibia), лучевой кости (Rad), ключицы (Clav) и позвоночника (LV).
    Кроме того, семь уравнений для оценки веса плода: Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz); ЧСС плода (Fetal HR); таблицы, определяемые пользователем.
  • Пакет урологических расчетов: разностный объем, объем предстательной железы, вычисление плотности простатспецифического антигена (PSA).
  • Пакет кардиологических исследований:
    - в 2D-режиме рассчитываются значения таких параметров, как объем по методу Симпсона (Simpson), объем по площади и длине, двумерные характериcтики (например, фракция выброса левого желудочка) и масса левого желудочка;
    - в M-режиме вычисляются значения параметров для левого желудочка, аорты и левого предсердия, митрального клапана, а также частота сердечных сокращений.
    - специальный пакет программ для исследования сердечно-сосудистой системы плода (расчет сократительной способности миокарда, оценка клапанного аппарата, магистральных артерий и вен).
  • Пакет расчетов параметров сосудов: вычисления объемного кровотока, процента стеноза, индекса сопротивления (RI), пульсационного индекса (PI) и др.

Подробную информацию о технологиях получения ультразвуковых изображений см. в разделе "Технологии".

Датчики для сканера SonoAce X8

Конвексные датчики

Конвексный датчик 2-5 МГц

Конвексный датчик 2-5 МГц

Акушерские исследования (плод, сердце плода), гинекология (матка, яичники), абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: есть.

Конвексный датчик 2-8 МГц

Конвексный датчик 2-8 МГц

Акушерские исследования (плод, сердце плода), гинекология (матка, яичники), абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: есть.

Конвексный датчик 4-9 МГц (вагинальный)

Конвексный датчик 4-9 МГц (вагинальный)

Акушерские исследования (ранние сроки), гинекология (матка, яичники).
Биопсийный набор: есть.

Конвексный датчик 4-9 МГц (неонатальный)

Конвексный датчик 4-9 МГц (неонатальный)

Кардиология, абдоминальные исследования (печень, желчный пузырь, поджелудочная железа, селезенка, глубокие сосуды), почки.
Биопсийный набор: нет.

Конвексный датчик 4-9 МГц (ректо-вагинальный)

Конвексный датчик 4-9 МГц (ректо-вагинальный)

Акушерские исследования (ранние сроки), гинекология (матка, яичники), урология (предстательная железа), исследования прямой кишки.
Биопсийный набор: есть.

Фазированные датчики

Фазированный датчик 2-4 МГц

Фазированный датчик 2-4 МГц

Кардиология и транскраниальные исследования у взрослых.
Биопсийный набор: нет.

Фазированный датчик 3-5 МГц

Фазированный датчик 3-5 МГц

Кардиология и транскраниальные исследования у детей.
Биопсийный набор: нет.

Фазированный датчик 3-7 МГц

Фазированный датчик 3-7 МГц

Кардиология и транскраниальные исследования у детей.
Биопсийный набор: нет.

Линейные датчики

Линейный датчик 4-7 МГц / 40 мм

Линейный датчик 4-7 МГц / 40 мм

Поверхностные структуры (щитовидная железа, молочная железа, лимфоузлы), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды, почки, брюшная полость.
Биопсийный набор: есть.

Линейный датчик 5-12 МГц / 40 мм

Линейный датчик 5-12 МГц / 40 мм

Поверхностные структуры (щитовидная железа, молочная железа, лимфоузлы), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды.
Биопсийный набор: есть.

Линейный датчик 5-12 МГц /50 мм

Линейный датчик 5-12 МГц /50 мм

Поверхностные структуры (щитовидная железа, молочная железа, лимфоузлы), мускулоскелетные исследования (суставы, мышцы, подкожные структуры), периферические сосуды.
Биопсийный набор: есть.

Объемные датчики

Объемный датчик 2-6 МГц

Объемный датчик 2-6 МГц

Трехмерные абдоминальные исследования, акушерство и гинекология.
Биопсийный набор: есть.

Объемный датчик 4-8 МГц

Объемный датчик 4-8 МГц

Трехмерные абдоминальные исследования, акушерство (трехмерное УЗИ плода) и гинекология.
Биопсийный набор: есть.

Объемный датчик 4-9 МГц (ректо-вагинальный)

Объемный датчик 4-9 МГц (ректо-вагинальный)

Трехмерные исследования в акушерстве (ранние сроки), гинекологии (матка, яичники), урологии (предстательная железа), исследования прямой кишки.
Биопсийный набор: нет.

Допплеровские датчики

Допплеровский датчик 2.0 МГц (слепой допплер)

Допплеровский датчик 2.0 МГц (слепой допплер)

Транскраниальные исследования, сосуды.
Биопсийный набор: нет.

Допплеровский датчик 4.0 МГц (слепой допплер)

Допплеровский датчик 4.0 МГц (слепой допплер)

Транскраниальные исследования, сосуды.
Биопсийный набор: нет.
